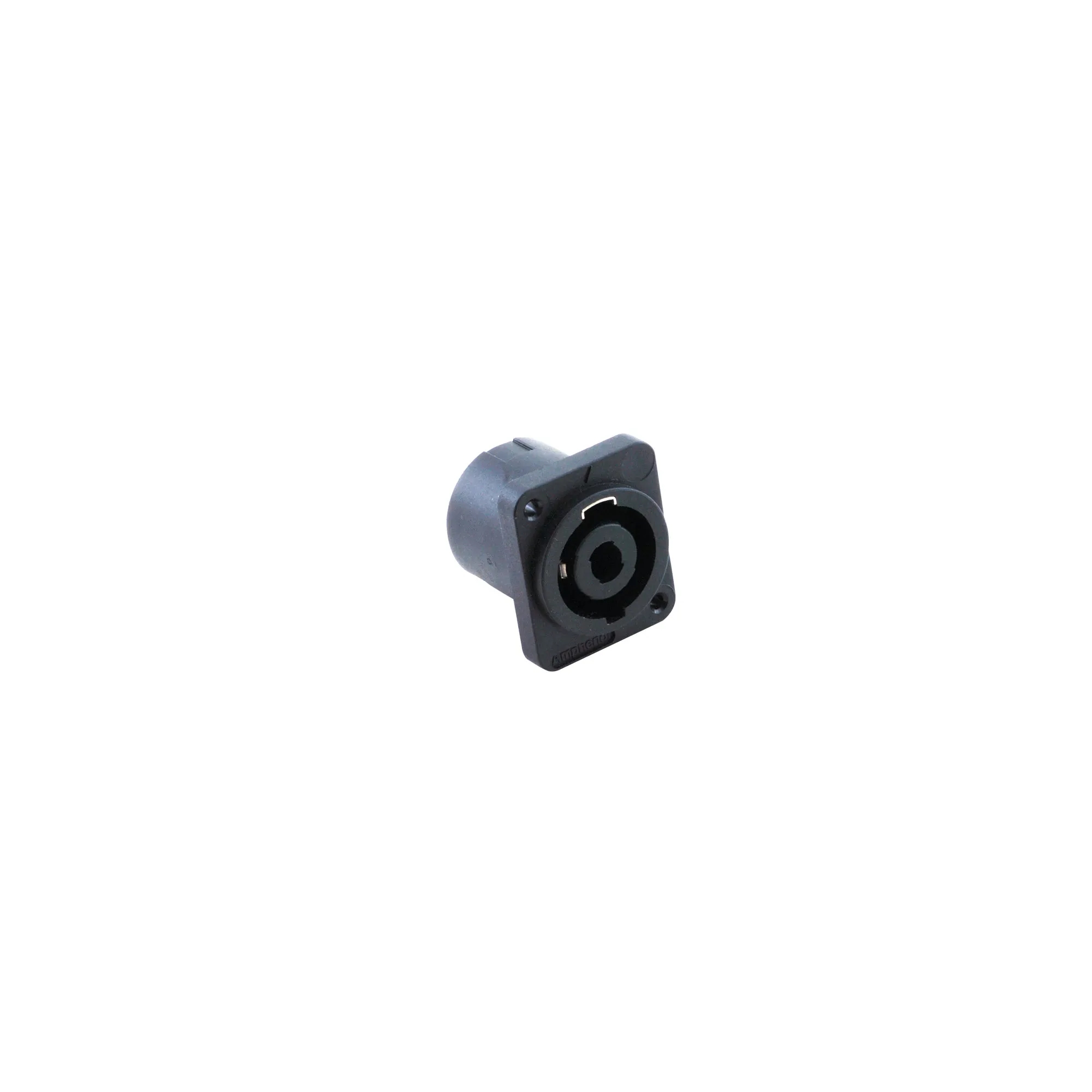

Stok Kodu: SP-4-MD
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 2 veya 4 |
| Sonlandırma (Şase) | Baskılı Devre Kartı (PCB) veya 3/16" Lehim Tırnakları |
| Sonlandırma (Kablo Fişleri) | Vidalı veya Lehimli Terminaller |
| Yanıcılık Derecesi | UL94HB |
| Çevre | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Servis Gerilimi RMS | 133V |
| Test Gerilimi AC RMS | 1500V |
| Akım Taşıma Kapasitesi | 20A |
| Tipik Kontak Direnci | ≤3mΩ |
| Yalıtım Direnci (başlangıç) | ≥2GΩ |
| Yalıtım Direnci (nemli ısı testinden sonra) | ≥1GΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı (Eşleşmiş Durum) | IP20 (IP40) |
| Çalışma Sıcaklığı | -25°C ila +75°C (-13°F ila +167°F) |
| Mekanik Özellikler | |
| Ağırlık** - Şase Konnektörleri | 12g (0.026lb) |
| Ağırlık** - Kablo Fişi - Termoplastik - Metal |
44g (0.097lb) 65g (0.143lb) |
| Ağırlık** - Kablo Fişi PG - Termoplastik - Metal |
44g (0.097lb) 65g (0.143lb) |
| Ağırlık** - Kablo Fişi PG Gerginlik Alıcılı (S/Relief) - Termoplastik - Metal |
68g (0.150lb) 89g (0.196lb) |
| Tipik Kablo Tutma Kuvveti | 200N (Kablo malzemesine ve dış çapına (O.D.) bağlıdır) |
| Kablo Dış Çapı (O.D.) Aralığı - Ayna Kelepçesi (Chuck) - PG16 Glandı - PG16 Glandı Gerginlik Alıcılı (S/Relief) |
2 kutuplu / 4 kutuplu 5-10mm (0.19" - 0.39") / 9-14mm (0.35" - 0.55") 6-12mm (0.23" - 0.47") / 8-14mm (0.31" - 0.55") 9-14mm (0.35" - 0.55") / 9-14mm (0.35" - 0.55") |
| İletken Boyutu - Vidalı Terminaller - Lehim Yuvası (Solder Bucket) |
1.5mm² - 4mm² (AWG16 - AWG12) 1.5mm² - 6mm² (AWG16 - AWG10) |
| Mekanik Çalışma (Eşleşme Çevrimi) | 5000 eşleşme çevrimi |
| Malzemeler | |
| Konnektör Kabuğu / Kaplama - Kablo Fişi Termoplastik - Kablo Fişi Metal |
PA66 GF30 / Siyah Döküm (Diecast) Çinko Alaşımı / Nikel veya Siyah |
| İzolatörler - Şase - Kablo Fişleri |
PA66 GF20 PA66 GF30 |
| Kablo Botu / Arka Kabuk (Backshell) | Santoprene / PA6 GF 15 |
| Kablo Kelepçesi (Chuck) | P.O.M |
| Kablo Kelepçesi (PG) | Poliamid / EPDM |
| Manşon (Sleeve) | PBT |
| Kontak Şase - Malzeme / Kaplama Kontak Kablo Fişi - Malzeme / Kaplama |
Fosfor Bronz / Gümüş Pirinç / Gümüş |
