Genel Özellikler
Kontak Sayısı	2 veya 4
Sonlandırma (Şase)	Baskılı Devre Kartı (PCB) veya Lehim Tırnakları 3/16"
Sonlandırma (Kablo Fişleri)	Vidalı veya Lehimli Terminaller
Yanıcılık Sınıfı	UL94HB
Çevresel	EU RoHS 2 Direktifi 2011/65/EU ile uyumludur
Elektriksel Özellikler
Servis Gerilimi (RMS)	133 V
Test Gerilimi (AC RMS)	1500 V
Akım Taşıma Kapasitesi	20 A
Tipik Kontak Direnci	≤ 3 mΩ
Yalıtım Direnci (başlangıç)	≥ 2 GΩ
Yalıtım Direnci (nemli ısı testinden sonra)	≥ 1 GΩ
İklimsel Özellikler
Koruma Sınıfı (Eşleşmiş Durum)	IP20 (IP40)
Çalışma Sıcaklığı	-25°C ila +75°C (-13°F ila +167°F)
Mekanik Özellikler
Ağırlık** - Şase Konnektörleri	12 g (0.026 lb)
Ağırlık** - Kablo Fişi - Termoplastik - Metal	44 g (0.097 lb) 65 g (0.143 lb)
Ağırlık** - Kablo Fişi PG - Termoplastik - Metal	44 g (0.097 lb) 65 g (0.143 lb)
Ağırlık** - Kablo Fişi PG Gerilim Boşaltmalı - Termoplastik - Metal	68 g (0.150 lb) 89 g (0.196 lb)
Tipik Kablo Tutma Kuvveti	200 N (Kablo malzemesine ve dış çapına (O.D.) bağlıdır)
Kablo Dış Çapı (O.D.) Aralığı - Ayna Kelepçesi (Chuck) - PG16 Glandı - PG16 Glandı Gerilim Boşaltmalı	2 kutup 4 kutup 5-10 mm (0.19" - 0.39") 9-14 mm (0.35" - 0.55") 6-12 mm (0.23" - 0.47") 8-14 mm (0.31" - 0.55") 9-14 mm (0.35" - 0.55") 9-14 mm (0.35" - 0.55")
İletken Kesiti - Vidalı Terminaller - Lehim Yuvası (Solder Bucket)	1.5 mm² - 4 mm² (AWG16 - AWG12) 1.5 mm² - 6 mm² (AWG16 - AWG10)
Malzemeler
Konnektör Kabuğu / Kaplama - Kablo Fişi Termoplastik - Kablo Fişi Metal	PA66 GF30 / Siyah Döküm Çinko Alaşımı / Nikel veya Siyah
İzolatörler - Şase - Kablo Fişleri	PA66 GF20 PA66 GF30
Kablo Botu / Arka Kapak (Backshell)	Santoprene / PA6 GF15
Kablo Kelepçesi (Chuck)	P.O.M
Kablo Kelepçesi (PG)	Poliamid / EPDM
Manşon (Sleeve)	PBT
Kontak Şase - Malzeme / Kaplama Kontak Kablo Fişi - Malzeme / Kaplama	Fosfor Bronz / Gümüş Pirinç / Gümüş

Amplifikatör çıkışını hoparlöre dört kontakla taşır

SP serisi dört kontaklı hoparlör konnektörü fişi; ses sistemlerinde amplifikatör çıkışı ile hoparlör arasındaki kabloyu sonlandırır. Vidalı ya da lehimli terminal seçeneği, kablo damarlarını gövde içinde bağlar.

4pin sayısı

Vida / Lehimsonlandırma seçeneği

133 Vservis gerilimi

IP20koruma sınıfı

-25…+75 °Cçalışma sıcaklığı

200 Nkablo tutma kuvveti

Öne çıkan özellikler

133V

Sürekli servis gerilimi

RMS olarak tanımlı değer, hoparlör hattındaki sürekli çalışmayı karşılar.

1500V

Üretim testinden geçen yalıtım

Kontaklar arasındaki yalıtım, AC RMS test gerilimine dayanır.

IP20

Kapalı ortam koruması

Eşleşmiş durumda koruma seviyesi IP40 değerine çıkar.

≤3mΩ

Düşük kontak direnci

Gümüş kaplı pirinç kontaklar, geçiş direncini bu değerin altında tutar.

1.5–4mm²

Kalın hoparlör damarına yer

Vidalı terminaller AWG16 – AWG12 arası iletken kesitini alır.

Montajda ve günlük kullanımda

Sahada kablo değişimiVidalı terminal, kablo ucunun tornavidayla sökülüp yeniden bağlanmasına izin verir.

Sıcak ve soğuk ortamIsınan amplifikatör kabinleri ve soğuk sahneler aynı çalışma aralığının içinde kalır.

Kapalı alan kurulumuKoruma seviyesi, kuru ve kapalı kurulumlara göre tanımlıdır.

Elektriksel, iklimsel ve mekanik değerler SP serisi ürün belgesinde seri geneli için tanımlıdır; kontak sayısına ve gövde varyantına göre bazı satırlar değişir.

Genel Özellikler

Kontak Sayısı

2 veya 4

Sonlandırma (Şase)

Baskılı Devre Kartı (PCB) veya Lehim Tırnakları 3/16"

Sonlandırma (Kablo Fişleri)

Vidalı veya Lehimli Terminaller

Yanıcılık Sınıfı

UL94HB

Çevresel

EU RoHS 2 Direktifi 2011/65/EU ile uyumludur

Elektriksel Özellikler

Servis Gerilimi (RMS)

133 V

Test Gerilimi (AC RMS)

1500 V

Akım Taşıma Kapasitesi

20 A

Tipik Kontak Direnci

≤ 3 mΩ

Yalıtım Direnci (başlangıç)

≥ 2 GΩ

Yalıtım Direnci (nemli ısı testinden sonra)

≥ 1 GΩ

İklimsel Özellikler

Koruma Sınıfı (Eşleşmiş Durum)

IP20 (IP40)

Çalışma Sıcaklığı

-25°C ila +75°C (-13°F ila +167°F)

Mekanik Özellikler

Ağırlık** - Şase Konnektörleri

12 g (0.026 lb)

Ağırlık** - Kablo Fişi
- Termoplastik
- Metal

44 g (0.097 lb)
65 g (0.143 lb)

Ağırlık** - Kablo Fişi PG
- Termoplastik
- Metal

44 g (0.097 lb)
65 g (0.143 lb)

Ağırlık** - Kablo Fişi PG Gerilim Boşaltmalı
- Termoplastik
- Metal

68 g (0.150 lb)
89 g (0.196 lb)

Tipik Kablo Tutma Kuvveti

200 N
(Kablo malzemesine ve dış çapına (O.D.) bağlıdır)

Kablo Dış Çapı (O.D.) Aralığı
- Ayna Kelepçesi (Chuck)
- PG16 Glandı
- PG16 Glandı Gerilim Boşaltmalı

2 kutup                       4 kutup
5-10 mm (0.19" - 0.39")      9-14 mm (0.35" - 0.55")
6-12 mm (0.23" - 0.47")      8-14 mm (0.31" - 0.55")
9-14 mm (0.35" - 0.55")      9-14 mm (0.35" - 0.55")

İletken Kesiti
- Vidalı Terminaller
- Lehim Yuvası (Solder Bucket)

1.5 mm² - 4 mm² (AWG16 - AWG12)
1.5 mm² - 6 mm² (AWG16 - AWG10)

Malzemeler

Konnektör Kabuğu / Kaplama
- Kablo Fişi Termoplastik
- Kablo Fişi Metal

PA66 GF30 / Siyah
Döküm Çinko Alaşımı / Nikel veya Siyah

İzolatörler
- Şase
- Kablo Fişleri

PA66 GF20
PA66 GF30

Kablo Botu / Arka Kapak (Backshell)

Santoprene / PA6 GF15

Kablo Kelepçesi (Chuck)

P.O.M

Kablo Kelepçesi (PG)

Poliamid / EPDM

Manşon (Sleeve)

PBT

Kontak Şase
- Malzeme / Kaplama
Kontak Kablo Fişi
- Malzeme / Kaplama

Fosfor Bronz / Gümüş

Pirinç / Gümüş

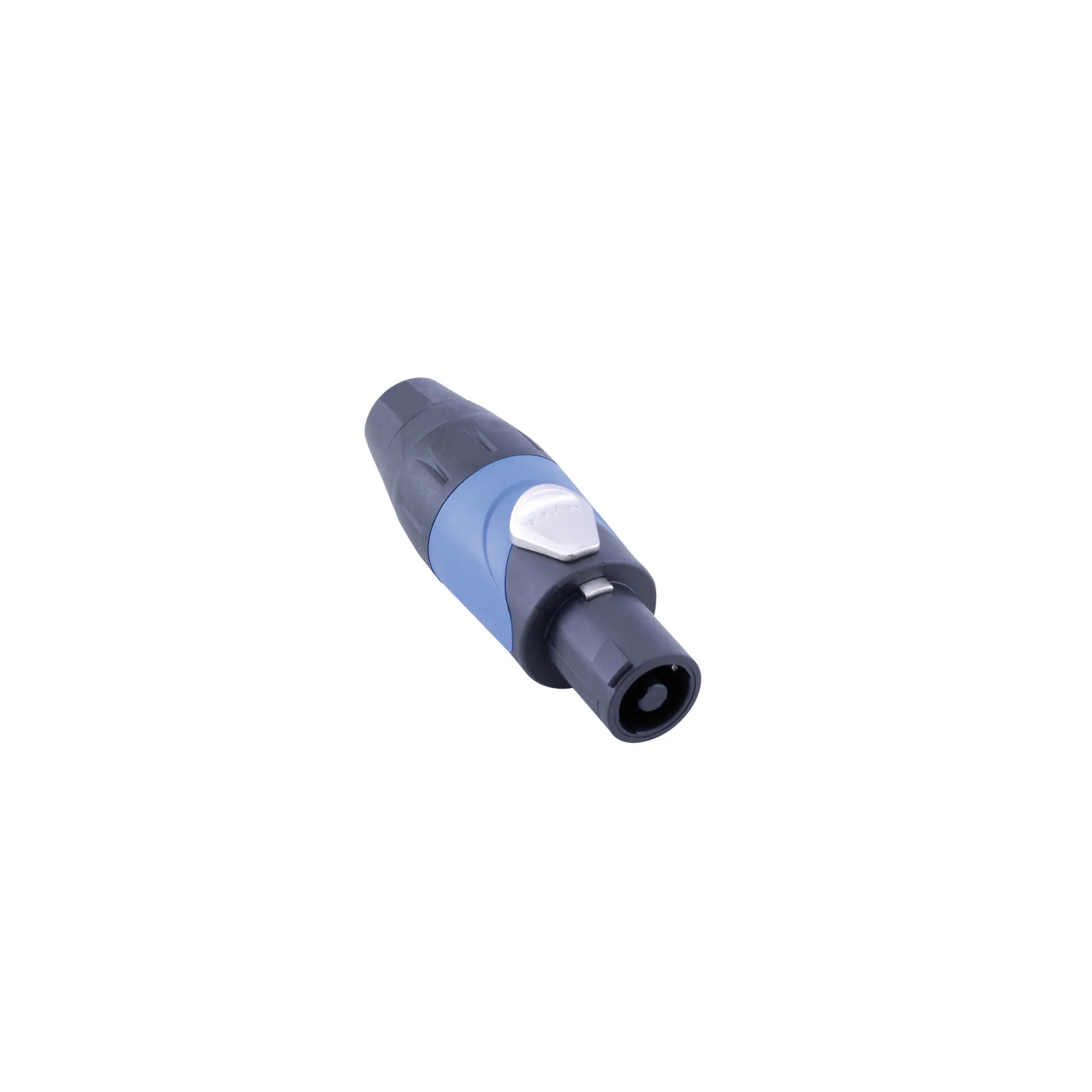

4 Pin Speakon Konnektör

Seçenekler

Teknik Çizim

SP-4-F
