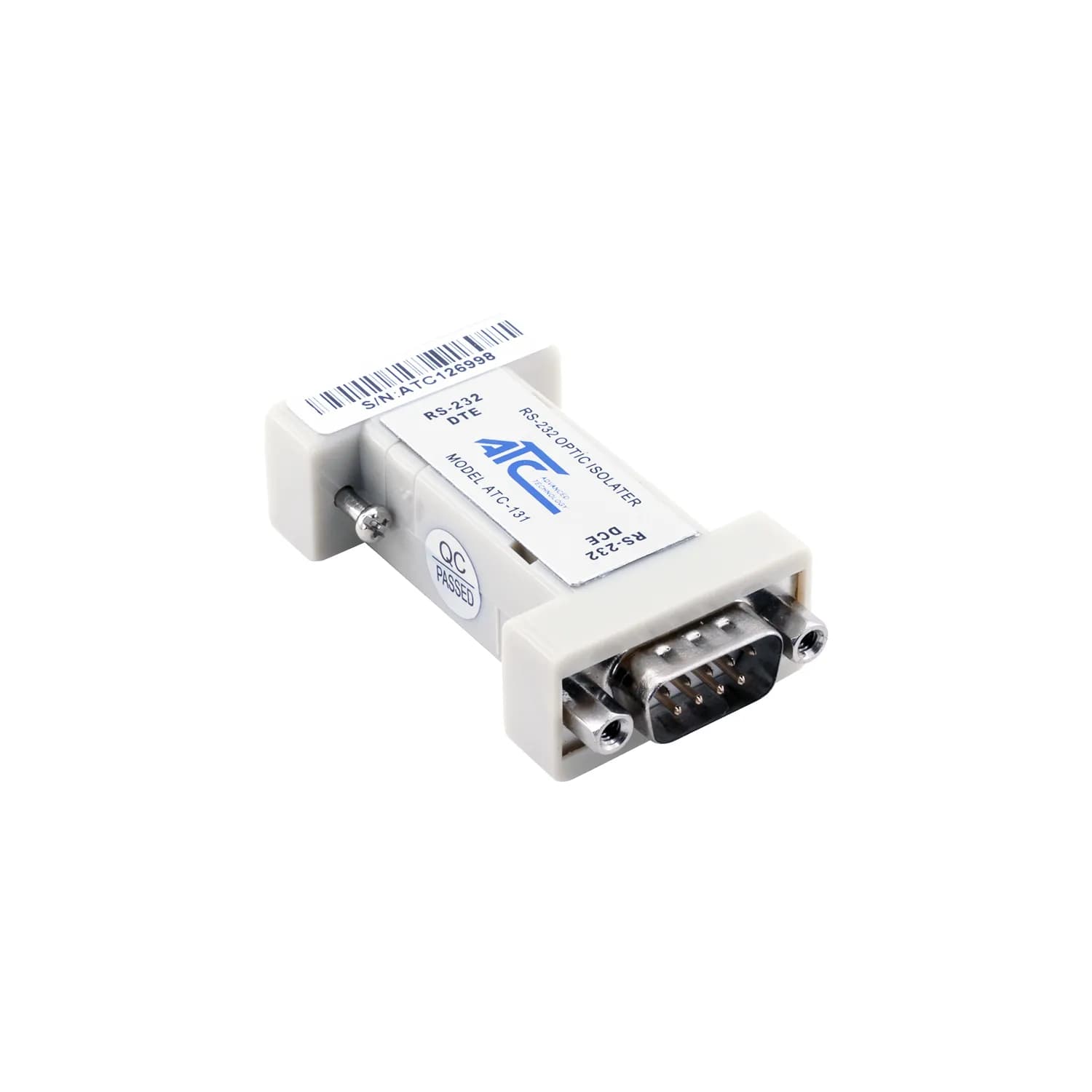

RS-232 hattına seri giren, porttan beslemeli bir optik izolatördür. Gönderme ve alma hatlarını DTE ve DCE tarafları arasında elektriksel bağlantı bırakmadan ayırır; böylece sürekli gerilim dalgalanmasını arkadaki ekipmana taşımaz.
Arayüz ve konnektörEIA RS-232 ve CCITT v.24 asenkron protokolüne uyar. Girişte DB9 erkek, çıkışta DB9 dişi konnektör bulunur.
Çalışma moduAsenkron tam çift yönlü (full duplex) çalışır.
İletim hızı0 ile 57.6 kbps arasındaki baud hızlarında hem gönderme hem alma hattını korur.
İzolasyon2500 V sürekli ve 7500 V darbe gerilimine kadar iki tarafı birbirinden ayırır.
BeslemeGücünü RS-232 portundan (TXD, RTS veya DTR) alır, harici güç kaynağı istemez. Özel devre, el sıkışma hatlarının durumu ne olursa olsun beslemeyi sürdürür.
Gövde ve ortamPlastik gövde -20 °C ile 70 °C arasında, %5 ile %95 bağıl nem aralığında çalışır.
El sıkışma sinyalleri izolatörden geçmez; izolatörün her iki tarafında en az bir el sıkışma hattı gerekir.
