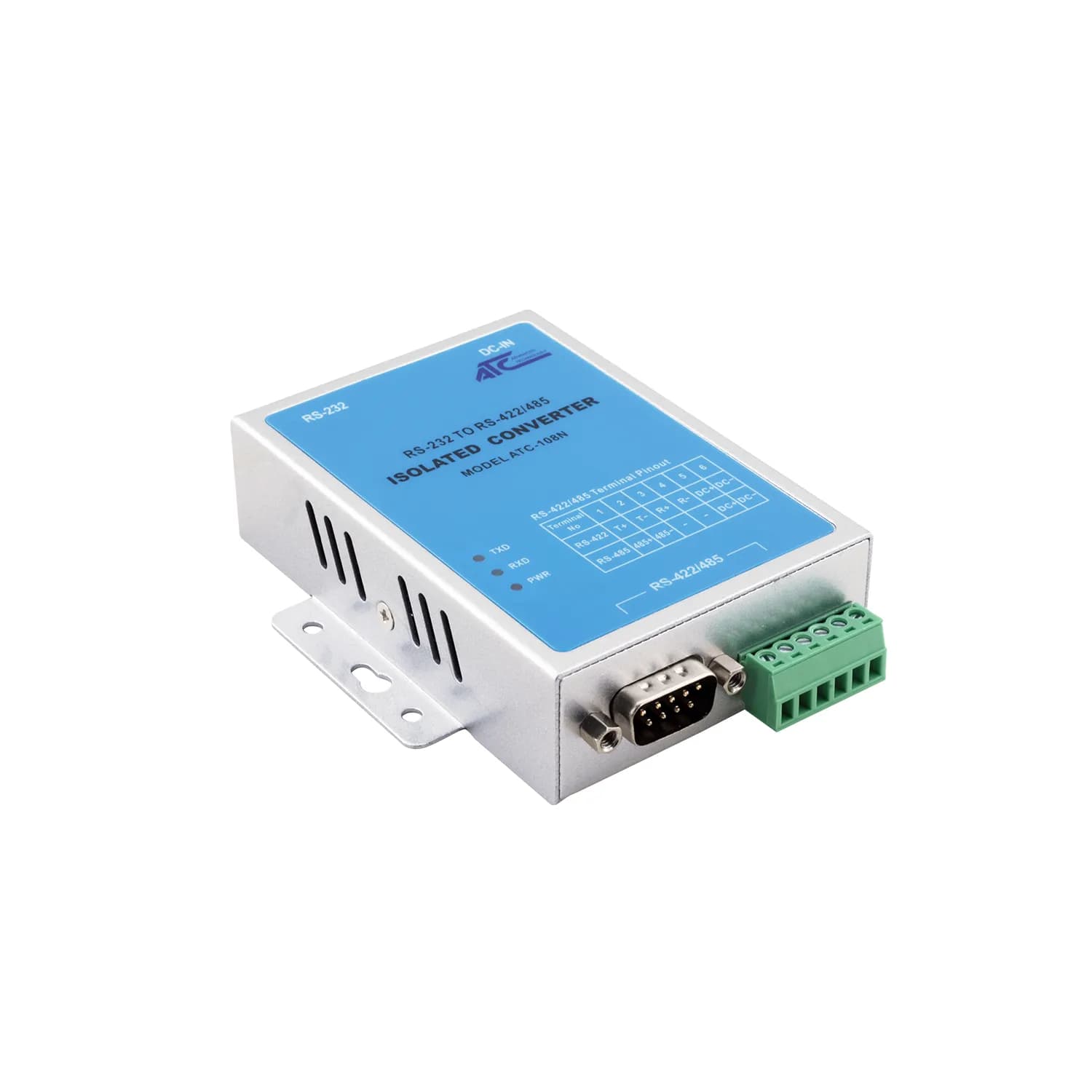

Stok Kodu: ATC-108N
| Genel | |
|---|---|
| Ürün Kodu | ATC-108N |
| Ürün Tipi | Endüstriyel tip, duvar montajlı opto-izoleli arayüz dönüştürücü (DC izolasyonlu) |
| Dönüşüm | RS-232 → RS-422/485 |
| Arayüz | |
| Arayüz Uyumluluğu | EIA/TIA RS-232C, RS-485/RS-422 |
| Elektriksel Arayüz | RS-232: RJ-45 konnektör (DB9 dönüştürme kablosu ile birlikte); RS-422/485: DB9 konnektör ve klemens |
| İletim Ortamı | Burgulu (twisted-pair) kablo veya ekranlı kablo |
| Çalışma Modu | Asenkron yarım veya tam çift yönlü (half/full duplex) |
| Yük Kapasitesi | Noktadan çok noktaya; 256 adet RS-422 veya RS-485 arayüzlü cihaz bağlanabilir |
| Yön Kontrolü | Veri gönderiminde (TXD) otomatik yön kontrolü, sıfır gecikmeli tasarım |
| Sinyal Göstergesi | 3 adet gösterge LED'i: TXD, RXD ve PWR |
| Performans | |
| İletim Hızı | 0-115.2 kbps |
| İletim Mesafesi | 0-5 km |
| Güç ve İzolasyon | |
| Besleme | RS-232 tarafı için harici güç kaynağı; RS-422/485 tarafı için DC/DC izolasyonlu güç kaynağı |
| İzolasyon | İzolasyon gerilimi 3500 VRMS, 500 VDC |
| Koruma Seviyesi | RS-232 arayüzü: 600 W yıldırım ve ani gerilim (surge) koruması; RS-422/RS-485 arayüzü: her hat üzerinde 1000 W yıldırım ve ani gerilim koruması |
| Ortam ve Fiziksel Özellikler | |
| Çalışma Ortamı | -20°C ~ 70°C, %5 ~ %95 bağıl nem |
| Montaj | Standart DIN ray desteği, kolay montaj ve sabitleme |
| Gövde | Tam metal gövde, antistatik, yüksek parazit bağışıklığı |
| Boyutlar | 100 × 86 × 26 mm |
| Uygulama Alanları | |
| Uygulamalar | Noktadan noktaya ve noktadan çok noktaya haberleşme; endüstriyel dağıtım sistemleri ve endüstriyel kontrol otomasyonu; karayolu trafik kontrol otomasyonu; kapalı devre izleme; güvenlik sistemleri; akıllı kart ve personel devam kontrol (turnike) güvenlik sistemleri |
