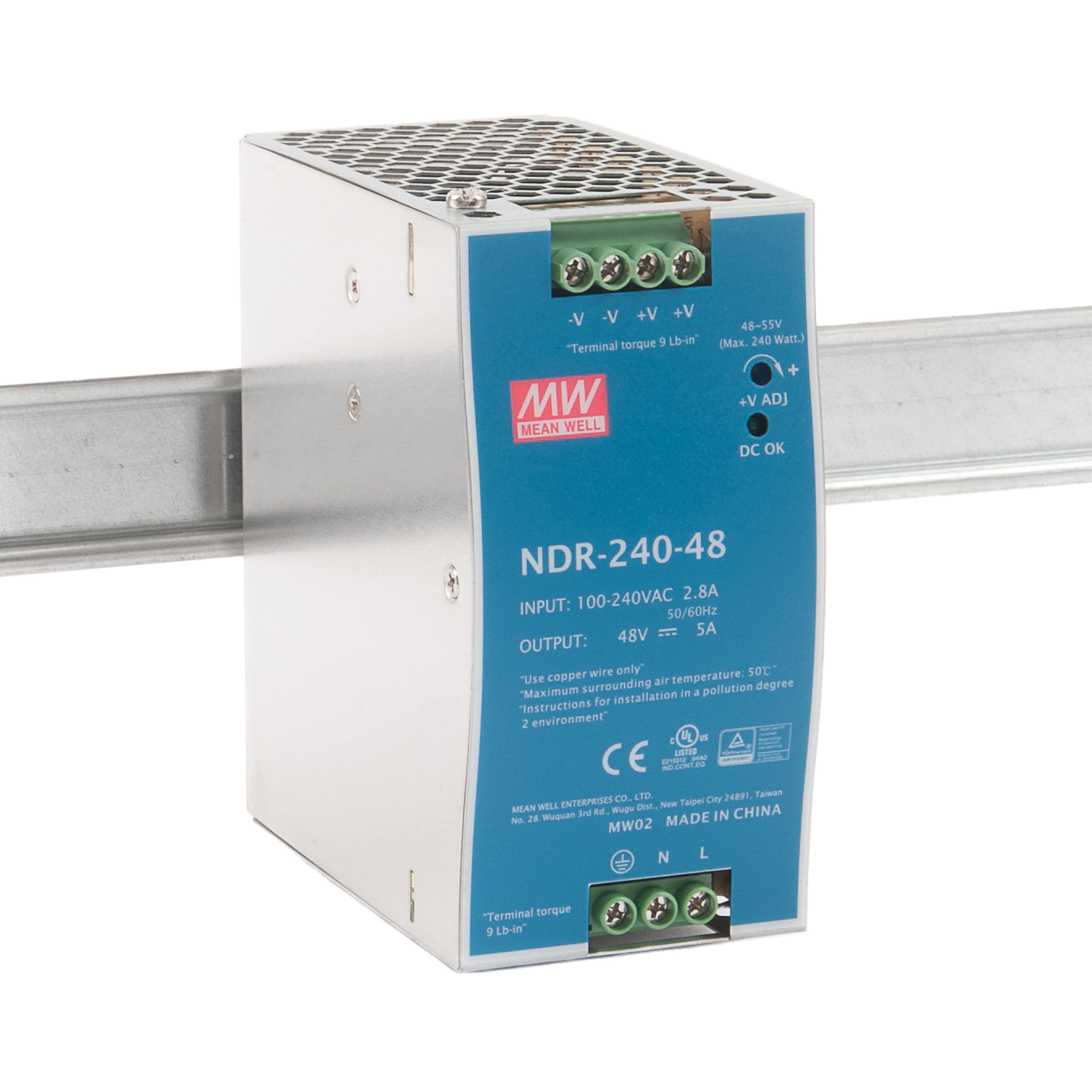

Stok Kodu: NDR-240-48
| Genel | |
|---|---|
| Marka | Mean Well |
| Seri | NDR |
| Model | NDR-240-48 |
| Tip | Anahtarlamalı Güç Kaynağı (Switching Mode) |
| Anma Gücü | 240 W |
| Çıkış Sayısı | 1 |
| Giriş | |
| Giriş Gerilimi Türü | AC |
| Elektrik Fazı | 1 Faz |
| Giriş Gerilim Aralığı | 90 ~ 264 V AC / 127 ~ 370 V DC |
| Frekans Aralığı | 47 ~ 63 Hz |
| Güç Faktörü (PFC) | PF>0.98 / 115 V AC; PF>0.95 / 230 V AC (tam yükte) |
| Verim (Tipik) | 90% |
| Ani Akım (Inrush, Tipik) | 20 A / 115 V AC; 35 A / 230 V AC |
| Kaçak Akım | <1 mA / 240 V AC |
| Çıkış | |
| Çıkış Gerilimi Türü | DC |
| Çıkış Gerilimi | 48 V DC |
| Anma Akımı | 5 A |
| Akım Aralığı | 0 ~ 5 A |
| Çıkış Gerilimi Ayar Aralığı | 48 ~ 55 V |
| Gerilim Toleransı | ±1.0% |
| Hat Regülasyonu | ±0.5% |
| Yük Regülasyonu | ±1.0% |
| Dalgalanma ve Gürültü (Maks.) | 150 mVp-p |
| Koruma | |
| Aşırı Yük Koruması | Anma çıkış gücünün %105 ~ %130'u; sabit akım sınırlama, arıza giderildiğinde otomatik geri döner |
| Aşırı Gerilim Koruması | 56 ~ 65 V; çıkış kapatılır, yeniden enerji verilerek geri dönülür |
| Aşırı Sıcaklık Koruması | Çıkış kapatılır, sıcaklık düştüğünde otomatik geri döner |
| Kısa Devre Koruması | Var |
| Çevre | |
| Çalışma Sıcaklığı | -20 ~ +70°C |
| Çalışma Nemi | 20 ~ 95% RH (yoğuşmasız) |
| Depolama Sıcaklığı / Nemi | -40 ~ +85°C, 10 ~ 95% RH |
| Güvenlik & EMC | |
| Güvenlik Standartları | UL 508, TUV BS EN/EN 62368-1, EAC TP TC 004, BSMI CNS 14336-1, BIS IS 13252, KC K60950-1 (yalnızca 48V) |
| Dayanım Gerilimi | Giriş-Çıkış: 3 kV AC; Giriş-FG: 2 kV AC; Çıkış-FG: 0.5 kV AC |
| Yalıtım Direnci | >100 MΩ / 500 V DC |
| EMC Emisyon | BS EN/EN 55032 (CISPR 32), BS EN/EN 61204-3 Class B, BS EN/EN 61000-3-2,-3 uyumlu |
| EMC Bağışıklık | BS EN/EN 61000-4-2,3,4,5,6,8,11, BS EN/EN 55035, BS EN/EN 61204-3 uyumlu; ağır sanayi seviyesi |
| Mekanik | |
| Boyutlar (G×Y×D) | 63 × 125.2 × 113.5 mm |
| Ağırlık | 1 kg |
| Soğutma | Doğal hava konveksiyonu |
| Montaj Tipi | DIN-ray (TS35/7.5 veya TS35/15) |
| MTBF (Ortalama Arızasız Çalışma Süresi) | 1645.2K saat (Telcordia SR-332); 230.2K saat (MIL-HDBK-217F) |
