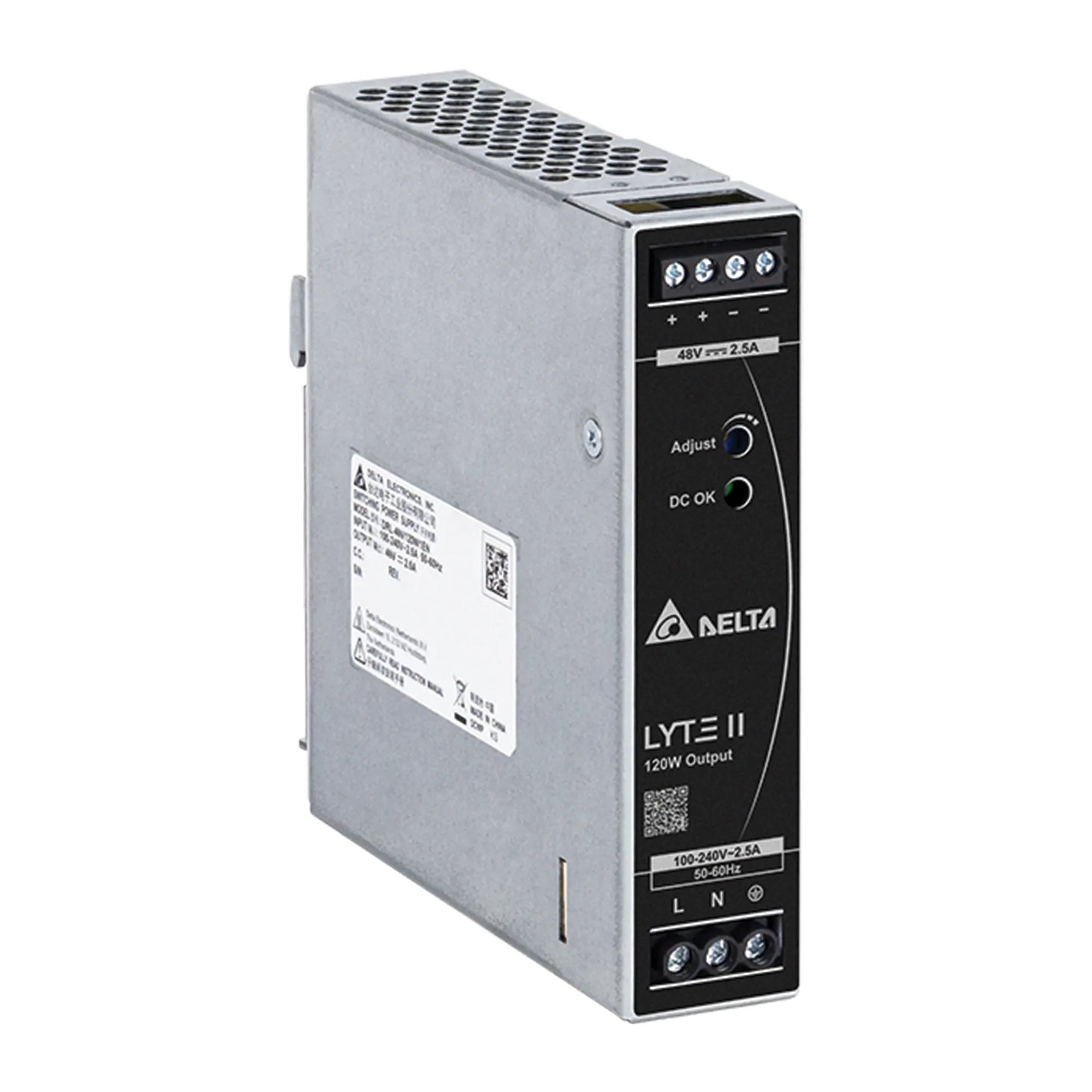

Stok Kodu: DRL-48V120W1EN
| Çıkış | |
|---|---|
| Çıkış Akımı | 2.5A |
| Çıkış Voltajı | 48V |
| Çıkış Voltaj Aralığı | 43.2-52.8Vdc |
| Çıkış Gerilimi Ayar Aralığı | 43.2-52.8Vdc |
| Çıkış Gücü | 120W |
| Hat Regülasyonu | ± 0.5% @ 115Vac & 230Vac |
| Yük Regülasyonu | ± 0.5% |
| PARD (Dalgalanma ve Gürültü) | < 200mVpp @ 0°C ila +70°C < 600mVpp @ -30°C ila 0°C |
| Başlama Süresi | 500ms typ. @ 115Vac & 230Vac |
| Bekletme Süresi | 10ms typ. @ 115Vac (%100 yük) 16ms typ. @ 230Vac (%100 yük) |
| Dinamik Tepki (Çıkış Geriliminde Aşma ve Altta Kalma) | ± 10% @ 115Vac & 230Vac giriş, 10-100% yük (Slew Rate: 2.5A/µS, %50 görev çevrimi @ 5Hz & 10KHz) |
| Kapasitif Yükle Başlatma | 3,000µF Maks |
| Yükselme Süresi | 30ms typ. @ 115Vac & 230Vac |
| Giriş | |
| Giriş Voltajı (Nominal) | 100-240Vac |
| Giriş Voltaj Aralığı | 90-264Vac |
| Nominal Giriş Frekansı | 50-60Hz |
| Giriş Frekans Aralığı | 47-63Hz |
| Giriş Akımı | 2.1A typ. @115Vac, 1.3A typ. @230Vac |
| %100 Yükte Verimlilik | 89.5% typ. @230Vac |
| Maks. Ani Akım | 35A typ. @230Vac |
| Kaçak Akım | < 0.5mA @ 240Vac |
| Gövde Şasi/Kapak | Alüminyum / SGCC |
| Gösterge | Yeşil LED (DC OK) |
| Soğutma Sistemi | Konveksiyon |
| Giriş Terminali | 3 pin (300V/30A nominal) |
| Çıkış Terminali | 4 pin (300V/20A nominal) |
| Gürültü Ses Basıncı Seviyesi (SPL) | < 25dBA |
| Montaj Rayı | EN 60715 uyumlu standart TS35 DIN ray |
| Birim Ağırlık | 0.45kg (0.99 lb) |
| Boyutlar | 123.6 x 30 x 116.8 mm 4.87" x 1.18" x 4.60" |
| Çevre | |
| Titreşim (Çalışırken) | IEC 60068-2-6, Sinüs Dalgası: 10Hz - 500Hz @ 19.6 m/s² (2G pik); döngü başına 10 dakika, X yönü için 60 dakika |
| Şok Testi (Çalışırken) | IEC 60068-2-27, Yarım Sinüs Dalgası: 11ms süreyle 10G; X ekseninde 1 kez |
| Çalışma Sıcaklığı | -40°C ila +70°C |
| Depolama Sıcaklığı | -40°C ila +85°C |
| Güç Düşürme (De-rating) | 40°C @115Vac'de >%1.67 / °C güç düşürme oranı 50°C @230Vac'de >%2.5 / °C güç düşürme oranı |
| Çalışma Nemi | 20 ila %95 RH (Yoğuşmasız) |
| Şok Testi (Çalışmıyorken) | IEC 60068-2-27, Yarım Sinüs Dalgası: 11ms süreyle 50G; yön başına 3 kez, toplam 9 kez |
| Titreşim (Çalışmıyorken) | IEC 60068-2-6, Rastgele: 5Hz - 500Hz (2.09G); tüm X, Y, Z yönleri için eksen başına 20 dakika |
| Çalışma Yüksekliği | 0 ila 5.000 Metre (16.400 fit) |
| Kirlilik Derecesi | 2 |
| Aşırı Gerilim Kategorisi | II (2000 metre irtifada EN 62477-1 OVC III uyumluluğu) |
| Korumalar | |
| Aşırı Gerilim | <64.8V, SELV Çıkışı, Mandal Modu |
| Aşırı Yük / Aşırı Akım | Nominal yük akımının %105 - %150'si, Otomatik kurtarma Sürekli Akım Sınırlama Modu*5 (Vo>%80) |
| Aşırı Sıcaklık | Mandal Modu |
| Kısa Devre | Hıçkırık (Hiccup) Modu, Mandalsız (Otomatik Kurtarma) |
