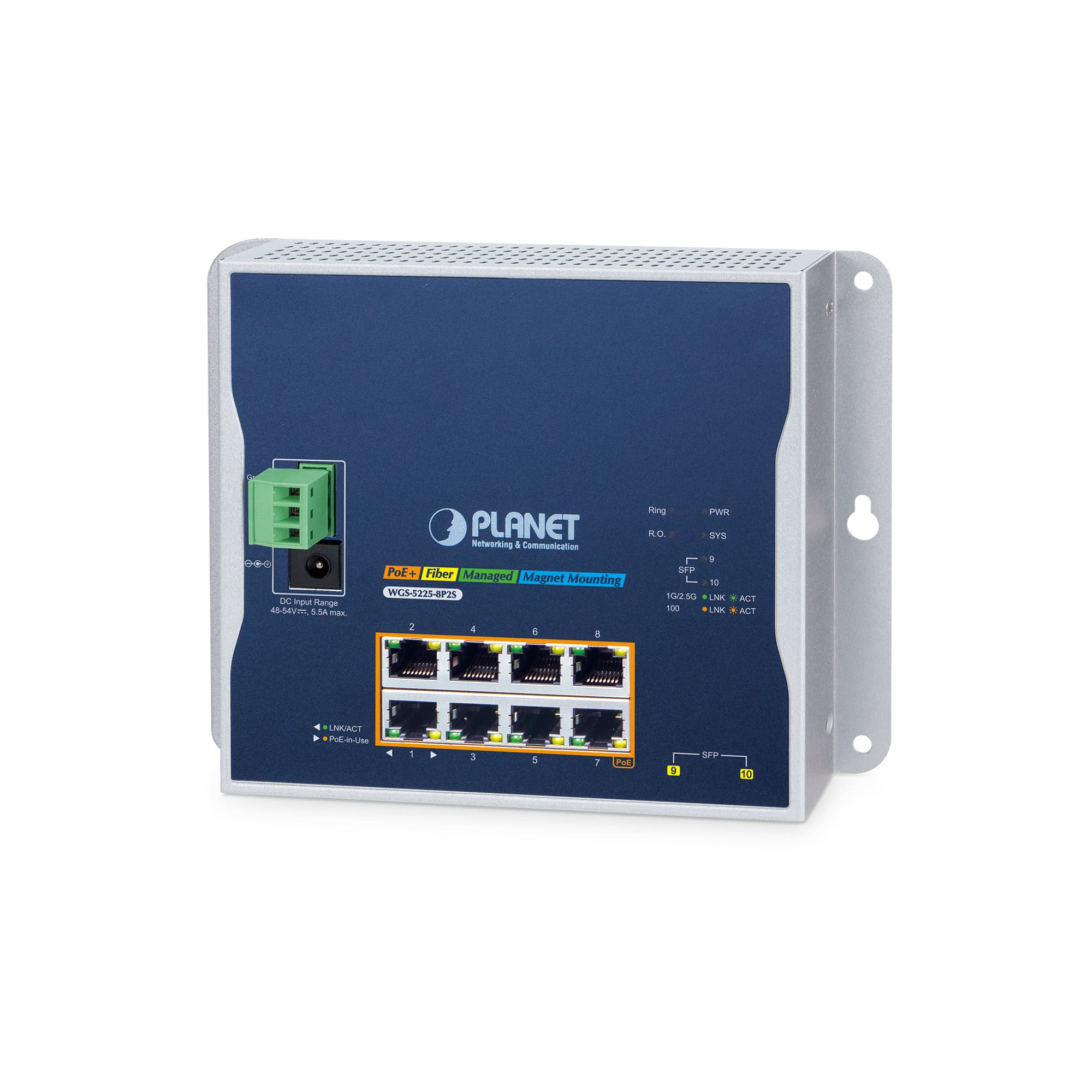

Stok Kodu: WGS-5225-8P2S
| Donanım Özellikleri | |
|---|---|
| Bakır Portlar | 8 adet 10/100/1000BASE-T RJ45 Otomatik MDI/MDI-X Port |
| PoE Enjektör Portu | 802.3at/af PoE enjektör işlevine sahip 8 port (Port-1 ile Port-8 arası) |
| SFP / mini-GBIC Yuvaları | 2 adet 1000/2500BASE-SX/LX/BX SFP arayüzü (Port-9 ve Port-10) 100BASE-FX SFP ile uyumlu |
| SDRAM | 128 Mbyte |
| Flash Bellek | 64 Mbyte |
| Sıfırlama Düğmesi | < 5 sn: Sistemi yeniden başlatma > 5 sn: Fabrika ayarlarına dönüş |
| ESD Koruması | 6 KV DC |
| Kasa | IP30 metal kasa |
| Montaj | DIN-ray kiti, duvara montaj ve manyetik montaj |
| Konnektör | Güç girişi için çıkarılabilir 3 pinli terminal bloğu Pin 1/2 Güç için (Pin 1: V+ / Pin 2: V-) Pin 3 topraklama için 2,0 mm merkez kutuplu DC güç jakı |
| Boyutlar (G × D × Y) | 180 × 24.4 × 140 mm |
| Ağırlık | 657 g |
| Besleme Gerilimi | Çift 48~54V DC (PoE+ çıkışı için >51V DC önerilir) |
| Güç Tüketimi | Maks. 6.72 watt / 22.93 BTU (bağlantısız, sadece açıkken) Maks. 254.8 watt / 869.41 BTU (PoE işlevi ile tam yük) |
| LED Göstergeleri | Sistem: PWR (Yeşil) SYS (Yeşil) Halka Sahibi (Yeşil) Her 10/100/1000T RJ45 PoE+ Portu için: PoE Kullanımda (Turuncu) LNK/ACT (Yeşil) Her SFP Arayüzü için: 100 LNK/ACT (Turuncu) 1G/2.5G LNK/ACT (Yeşil) |
| Anahtarlama | |
| Anahtarlama Mimarisi | Sakla-ve-İlet (Store-and-Forward) |
| Anahtarlama Kapasitesi | 26 Gbps / engellemesiz |
| İşlem Kapasitesi (İletim Hızı) | 19.34 Mpps @ 64 bayt paket |
| MAC Adres Tablosu | 8K giriş, otomatik kaynak adresi öğrenme ve eskitme |
| Paylaşımlı Veri Tamponu | 4 Mbit |
| Akış Kontrolü | Tam çift yönlü için IEEE 802.3x duraklatma çerçevesi Yarım çift yönlü için geri basınç (back pressure) |
| Jumbo Çerçeve | 9 Kbyte |
| Ethernet Üzerinden Güç (PoE) | |
| PoE Standardı | IEEE 802.3at Power over Ethernet Plus / PSE |
| PoE Güç Kaynağı Tipi | Endspan |
| PoE Güç Çıkışı | IEEE 802.3af Standardı Port başına 48V~51V DC (güç kaynağına bağlı), maks. 15.4 watt IEEE 802.3at Standardı Port başına 51V~54V DC (güç kaynağına bağlı), maks. 36 watt |
| Güç Pini Ataması | 1/2(+), 3/6(-) |
| PoE Güç Bütçesi | Maksimum 240 W (güç girişine bağlı) |
| Maks. Sınıf 2 PD Sayısı | 8 |
| Maks. Sınıf 3 PD Sayısı | 8 |
| Maks. Sınıf 4 PD Sayısı | 8 |
| PoE Yönetim İşlevleri | |
| Gelişmiş PoE Modu | Var |
| Aktif PoE Cihazı Canlı Algılama | Var |
| PoE Güç Yeniden Başlatma | Var, günlük veya önceden tanımlı zamanlama |
| PoE Zamanlama | 4 zamanlama profili |
| PoE Mesafe Uzatma Modu | Var, maks. 250 metre |
| PoE Sistem Yönetimi | Sistem PoE yönetici kontrolü Toplam PoE güç bütçesi kontrolü Otomatik güç girişi ve PoE bütçe kontrolü Aşırı sıcaklık eşik alarmı PoE kullanım eşik alarmı |
| PoE Port Yönetimi | Port Etkinleştir/Devre Dışı Bırak/Zamanla PoE mod kontrolü Standart mod Eski (Legacy) mod Zorlama (Force) modu Port Önceliği |
| Layer-2 Yönetim İşlevleri | |
| Port Yapılandırması | Port devre dışı bırak/etkinleştir 10/100/1000Mbps tam ve yarım çift yönlü mod otomatik anlaşma seçimi Akış kontrolü devre dışı bırak/etkinleştir Güç tasarrufu modu kontrolü |
| Port Durumu | Her portun hız ve çift yönlü modunu, bağlantı durumunu, akış kontrolü durumunu, otomatik anlaşma durumunu ve trunk durumunu gösterir |
| Port Yansıtma | TX/RX/her ikisi Çoktan-1'e izleme RMirror – Uzak Anahtarlanmış Port Analizörü (Cisco RSPAN) 5 oturuma kadar destek |
| VLAN | 802.1Q etiket tabanlı VLAN Q-in-Q tünelleme Özel VLAN Uç Noktası (Private VLAN Edge) MAC tabanlı VLAN Protokol tabanlı VLAN Ses VLAN'ı MVR (Çok Noktaya Yayın VLAN Kaydı) GVRP (GARP VLAN Kayıt Protokolü) 4094 VLAN ID içinden 4K adede kadar VLAN grubu |
| Bağlantı Toplama | IEEE 802.3ad LACP / statik trunk Trunk grubu başına 10 port ile 5 trunk grubu destekler |
| Yayılan Ağaç Protokolü | IEEE 802.1D Yayılan Ağaç Protokolü (STP) IEEE 802.1w Hızlı Yayılan Ağaç Protokolü (RSTP) IEEE 802.1s Çoklu Yayılan Ağaç Protokolü (MSTP) BPDU Guard |
| IGMP Snooping | IGMP (v1/v2/v3) snooping IGMP sorgulayıcı modu desteği 255 adede kadar çok noktaya yayın grubu |
| MLD Snooping | MLD (v1/v2) snooping MLD sorgulayıcı modu desteği 255 adede kadar çok noktaya yayın grubu |
| Bant Genişliği Kontrolü | Port başına bant genişliği kontrolü Giriş: 500Kb~1000Mbps Çıkış: 500Kb~1000Mbps |
| Halka (Ring) | ERPS destekler, ITU-T G.8032 ile uyumludur Ana halka ve alt-halka destekler Kurtarma süresi < 10 ms @ 3 birim Kurtarma süresi < 50 ms @ 16 birim |
| Senkronizasyon | IEEE 1588v2 PTP (Hassas Zaman Protokolü) Noktadan-noktaya şeffaf saat Uçtan-uca şeffaf saat |
| QoS | Trafik sınıflandırması tabanlı, kesin öncelik ve WRR Anahtarlama için 8 seviyeli öncelik Port numarası 802.1p önceliği 802.1Q VLAN etiketi IP paketindeki DSCP/TOS alanı |
| Güvenlik İşlevleri | |
| Erişim Kontrol Listesi (ACL) | IPv4/IPv6 IP tabanlı ACL / MAC tabanlı ACL ACL şu ölçütlere dayalı: MAC Adresi IP Adresi Ethertype Protokol Tipi VLAN ID DSCP 802.1p Önceliği 256 girişe kadar |
| Güvenlik | Port güvenliği IP source guard, 256 girişe kadar Dinamik ARP denetimi, 1K girişe kadar Kullanıcı seviyesine dayalı komut satırı yetki kontrolü |
| MAC Güvenliği | IP-MAC port bağlama MAC filtresi Statik MAC adresi, 64 girişe kadar |
| AAA | RADIUS sunucusuyla çalışan dâhili RADIUS istemcisi RADIUS/TACACS+ kullanıcı erişim kimlik doğrulaması |
| Ağ Erişim Kontrolü | IEEE 802.1x port tabanlı ağ erişim kontrolü MAC tabanlı kimlik doğrulama Yerel/RADIUS kimlik doğrulama |
| Layer-3 İşlevleri | |
| IP Arayüzleri | Maks. 8 VLAN arayüzü |
| Yönlendirme Tablosu | Maks. 32 yönlendirme girişi |
| Yönlendirme Protokolleri | IPv4 yazılım statik yönlendirme IPv6 yazılım statik yönlendirme |
| Yönetim | |
| Temel Yönetim Arayüzleri | Telnet / Web Tarayıcı / SNMP v1, v2c |
| Güvenli Yönetim Arayüzleri | SSHv2, TLSv1.2, SNMP v3 |
| Sistem Yönetimi | Ethernet ağı üzerinden HTTP/TFTP protokolü ile ürün yazılımı güncelleme LLDP protokolü SNTP PLANET Smart Discovery Utility PLANET NMS Sistemi ve CloudViewer/CloudViewerPro |
| Olay Yönetimi | Uzak/Yerel Syslog Sistem günlüğü SMTP |
| SNMP MIB'leri | RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Grup 1, 2, 3 ve 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Standart Uyumluluğu | |
| Yönetmelik Uyumluluğu | FCC Part 15 Class A, CE |
| Kararlılık Testi | IEC 60068-2-32 (serbest düşüş) IEC 60068-2-27 (şok) IEC 60068-2-6 (titreşim) |
| Standart Uyumluluğu | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x akış kontrolü ve geri basınç LACP ile IEEE 802.3ad port trunk IEEE 802.1D Yayılan Ağaç Protokolü IEEE 802.1w Hızlı Yayılan Ağaç Protokolü IEEE 802.1s Çoklu Yayılan Ağaç Protokolü IEEE 802.1p Hizmet Sınıfı IEEE 802.1Q VLAN etiketleme IEEE 802.1X Port Kimlik Doğrulama Ağ Kontrolü IEEE 802.1ab LLDP ITU-T G.8032 Ethernet Halka Koruma Anahtarlaması RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 |
| Çevre Koşulları | |
| Çalışma Sıcaklığı | -40 ~ 75 °C |
| Depolama Sıcaklığı | -40 ~ 75 °C |
| Nem | %5 ~ %95 (yoğuşmasız) |
