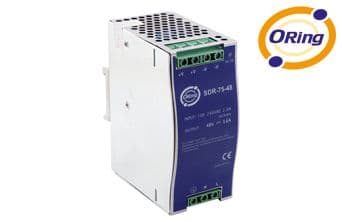

Name: DIN Rail Power Adaptör 75W
Brand: ORing
SKU: SDR-75-48

Dar panolarda 48 V DC yükleri besler.

Şebeke gerilimini 48 V DC'ye çeviren anahtarlamalı bir güç kaynağıdır. 88 ~ 264 V AC aralığında çalışır ve -30 °C'ye kadar düşen ortamlarda da devreye girer. 32 mm genişliğindeki kasası DIN rayda az yer kaplar.

75 WMaks. çıkış gücü

48 V DCÇıkış gerilimi

1.6 AAnma akımı

88 ~ 264 V ACGiriş gerilim aralığı

-30 ~ +70 °CÇalışma sıcaklığı

Öne çıkan özellikler

112.5W

Tepe güç kapasitesi

Yol verme anındaki yükü 3 saniye boyunca karşılar.

2.34A

Tepe akım kapasitesi

Kalkış anında artan akımı karşılar.

90%

Dönüşüm verimi

Girişten aldığı gücün büyük bölümünü çıkışa aktarır.

32mm

Gövde genişliği

DIN rayda dar yer kaplar.

GÜNLÜK KULLANIM

Fansız soğutmaDoğal hava konveksiyonuyla soğur, fan kullanmaz.

Korumalı çıkışAşırı yük, aşırı gerilim, aşırı sıcaklık ve kısa devrede çıkışı kapatır.

Kolay montajDIN ray üzerine doğrudan oturur.

Kullanım alanlarıEndüstriyel kontrol panoları·DIN raylı dağıtım dolapları

Genel
Marka	Mean Well
Seri	SDR
Model	SDR-75-48
Tip	Anahtarlamalı (SMPS)
Giriş
Giriş Gerilim Aralığı	88 ~ 264 V AC / 124 ~ 370 V DC
Frekans Aralığı	47 ~ 63 Hz
AC Akımı (Tip.)	1.4 A / 115 V AC; 0.85 A / 230 V AC
Ani Akım (Inrush, Tip.)	30 A / 115 V AC; 50 A / 230 V AC
Kaçak Akım	< 1 mA / 240 V AC
Verim (Tip.)	90%
Çıkış
Çıkış Gerilimi	48 V DC
Anma Akımı	1.6 A
Akım Aralığı	0 ~ 1.6 A
Anma Gücü	76.8 W
Tepe Akımı	2.34 A
Tepe Gücü	112.5 W (3 sn.)
Dalgalanma ve Gürültü (maks.)	120 mVp-p
Gerilim Ayar Aralığı	48 ~ 55 V
Gerilim Toleransı	±1.0%
Hat Regülasyonu	±0.5%
Yük Regülasyonu	±1.0%
Kurulum / Yükselme Süresi	1500 ms, 60 ms / 230 V AC; 3000 ms, 60 ms / 115 V AC (tam yükte)
Tutma Süresi (Tip.)	80 ms / 230 V AC; 20 ms / 115 V AC (tam yükte)
Koruma
Aşırı Yük Koruması	Anma çıkış gücünün %110 ~ %150'si
Aşırı Gerilim Koruması	56 ~ 65 V; çıkış gerilimini keser, tekrar enerji vererek geri döner
Aşırı Sıcaklık Koruması	Çıkış gerilimini keser, sıcaklık düşünce tekrar enerji vererek geri döner
Kısa Devre Koruması	Var
Çevre
Çalışma Sıcaklığı	-30°C ~ +70°C
Çalışma Nemi	%20 ~ %95 RH (yoğuşmasız)
Depolama Sıcaklığı / Nemi	-40°C ~ +85°C, %10 ~ %95 RH
Sıcaklık Katsayısı	±0.03%/°C (0 ~ 60°C)
Güvenlik & EMC
Güvenlik Standartları	UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004
Dayanım Gerilimi	Giriş-Çıkış: 3 kV AC; Giriş-FG: 2 kV AC; Çıkış-FG: 0.5 kV AC
Yalıtım Direnci	> 100 MΩ / 500 V DC
EMC Emisyon	BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Sınıf B, BS EN/EN61000-3-2,-3
EMC Bağışıklık	BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; ağır sanayi seviyesi; SEMI F47
MTBF	479.8K saat (MIL-HDBK-217F)
Mekanik
Boyutlar (G×Y×D)	32 × 125.2 × 102 mm
Ağırlık	0.51 kg
Montaj	DIN-ray (TS35/7.5 veya TS35/15)
Soğutma	Doğal hava konveksiyonu

Genel

Marka

Mean Well

Seri

SDR

Model

SDR-75-48

Tip

Anahtarlamalı (SMPS)

Giriş

Giriş Gerilim Aralığı

88 ~ 264 V AC / 124 ~ 370 V DC

Frekans Aralığı

47 ~ 63 Hz

AC Akımı (Tip.)

1.4 A / 115 V AC; 0.85 A / 230 V AC

Ani Akım (Inrush, Tip.)

30 A / 115 V AC; 50 A / 230 V AC

Kaçak Akım

< 1 mA / 240 V AC

Verim (Tip.)

90%

Çıkış

Çıkış Gerilimi

48 V DC

Anma Akımı

1.6 A

Akım Aralığı

0 ~ 1.6 A

Anma Gücü

76.8 W

Tepe Akımı

2.34 A

Tepe Gücü

112.5 W (3 sn.)

Dalgalanma ve Gürültü (maks.)

120 mVp-p

Gerilim Ayar Aralığı

48 ~ 55 V

Gerilim Toleransı

±1.0%

Hat Regülasyonu

±0.5%

Yük Regülasyonu

±1.0%

Kurulum / Yükselme Süresi

1500 ms, 60 ms / 230 V AC; 3000 ms, 60 ms / 115 V AC (tam yükte)

Tutma Süresi (Tip.)

80 ms / 230 V AC; 20 ms / 115 V AC (tam yükte)

Koruma

Aşırı Yük Koruması

Anma çıkış gücünün %110 ~ %150'si

Aşırı Gerilim Koruması

56 ~ 65 V; çıkış gerilimini keser, tekrar enerji vererek geri döner

Aşırı Sıcaklık Koruması

Çıkış gerilimini keser, sıcaklık düşünce tekrar enerji vererek geri döner

Kısa Devre Koruması

Var

Çevre

Çalışma Sıcaklığı

-30°C ~ +70°C

Çalışma Nemi

%20 ~ %95 RH (yoğuşmasız)

Depolama Sıcaklığı / Nemi

-40°C ~ +85°C, %10 ~ %95 RH

Sıcaklık Katsayısı

±0.03%/°C (0 ~ 60°C)

Güvenlik & EMC

Güvenlik Standartları

UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004

Dayanım Gerilimi

Giriş-Çıkış: 3 kV AC; Giriş-FG: 2 kV AC; Çıkış-FG: 0.5 kV AC

Yalıtım Direnci

> 100 MΩ / 500 V DC

EMC Emisyon

BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Sınıf B, BS EN/EN61000-3-2,-3

EMC Bağışıklık

BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; ağır sanayi seviyesi; SEMI F47

MTBF

479.8K saat (MIL-HDBK-217F)

Mekanik

Boyutlar (G×Y×D)

32 × 125.2 × 102 mm

Ağırlık

0.51 kg

Montaj

DIN-ray (TS35/7.5 veya TS35/15)

Soğutma

Doğal hava konveksiyonu
