Stok Kodu: DR-7548
| Genel | |
|---|---|

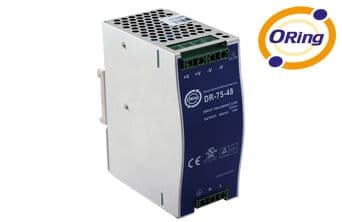

| Model | DR-75-48 |
| Üretici | MEAN WELL |
| Ürün Kategorisi | DIN-ray Güç Kaynakları |
| Ürün Tipi | Anahtarlamalı Güç Kaynağı |
| Kullanım Alanı | Endüstriyel |
| Giriş | |
| Giriş Tipi | Tek Faz |
| Giriş Gerilim Aralığı | 85 ~ 264 VAC / 120 ~ 370 VDC |
| Frekans Aralığı | 47 ~ 63 Hz |
| Verim (Tipik) | 81% |
| AC Akımı (Tipik) | 1.6 A / 115 V; 0.96 A / 230 V |
| Ani Akım (Inrush, Tipik) | Soğuk başlangıç 20 A / 115 VAC; 40 A / 230 VAC |
| Kaçak Akım | < 1 mA / 240 VAC |
| Çıkış | |
| Çıkış Gerilimi | 48 VDC |
| Anma Akımı | 1.6 A |
| Akım Aralığı | 0 ~ 1.6 A |
| Anma Gücü | 76.8 W |
| Dalgalanma ve Gürültü (Ripple, maks.) | 240 mVp-p |
| Gerilim Ayar Aralığı | 48 ~ 53 V |
| Gerilim Toleransı | ±1.0% |
| Hat Regülasyonu | ±0.5% |
| Yük Regülasyonu | ±1.0% |
| Kurulum / Yükselme Süresi | 1000 ms, 60 ms / 230 VAC |
| Tutma Süresi (Tipik) | 60 ms / 230 VAC; 12 ms / 115 VAC tam yükte |
| Koruma | |
| Aşırı Yük Koruması | Anma çıkış gücünün 105 ~ 150%'si; sabit akım sınırlama, arıza giderildikten sonra otomatik geri döner |
| Aşırı Gerilim Koruması | 58 ~ 65 V |
| Aşırı Sıcaklık Koruması | Çıkış gerilimini kapatır; geri döndürmek için yeniden enerji verin |
| Kısa Devre Koruması | Var |
| Çevre | |
| Çalışma Sıcaklığı | -10 ~ +60 °C (Derating eğrisine bakınız) |
| Çalışma Nemi | 20 ~ 90% RH (yoğuşmasız) |
| Depolama Sıcaklığı / Nemi | -20 ~ +85 °C, 10 ~ 95% RH |
| Sıcaklık Katsayısı | ±0.03% / °C (0 ~ 50 °C) |
| Titreşim | 10 ~ 500 Hz, 2G, her eksende (X, Y, Z) 10 dk/çevrim, toplam 60 dk; IEC60068-2-6 uyumlu |
| Güvenlik & EMC | |
| Güvenlik Standartları | UL 508, EAC TP TC 004 onaylı |
| Dayanım Gerilimi | Giriş-Çıkış: 3 KVAC; Giriş-FG: 2.0 KVAC; Çıkış-FG: 0.5 KVAC |
| Yalıtım Direnci | Giriş-Çıkış, Giriş-FG, Çıkış-FG: 100 MΩ / 500 VDC |
| EMC Emisyon | EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 uyumlu |
| EMC Bağışıklık | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2) uyumlu; ağır sanayi seviyesi, kriter A, EAC TP TC 020 |
| MTBF | 123.1K saat (min.), MIL-HDBK-217F (25 °C) |
| Mekanik | |
| Boyutlar (G×Y×D) | 55.5 × 125.2 × 100 mm |
| Ağırlık | 0.6 kg |
| Soğutma | Doğal hava konveksiyonu |
| Montaj | DIN-ray TS-35/7.5 veya TS-35/15 |
| Kasa Tipi | Kapalı |
