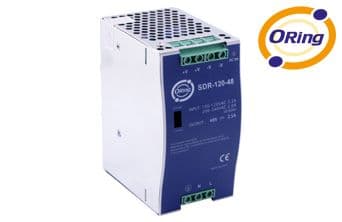

Stok Kodu: SDR-120-48
| Genel | |
|---|---|
| Marka | Mean Well |
| Seri | SDR |
| Model | SDR-120-48 |
| Tip | Anahtarlamalı (SMPS) |
| Giriş | |
| Elektrik Fazı | 1 |
| Giriş Gerilim Aralığı | 88 ~ 264 V AC / 124 ~ 370 V DC |
| Frekans Aralığı | 47 ~ 63 Hz |
| Verim (Tip.) | 90.5% |
| Güç Faktörü (PFC, Tip.) | 0.93 / 230 V AC; 0.96 / 115 V AC (tam yükte) |
| Kaçak Akım | < 1 mA / 240 V AC |
| Çıkış | |
| Çıkış Sayısı | 1 |
| Çıkış Gerilimi | 48 V DC |
| Anma Akımı | 2.5 A |
| Akım Aralığı | 0 ~ 2.5 A |
| Anma Gücü | 120 W |
| Tepe Akımı | 3.75 A |
| Dalgalanma ve Gürültü (maks.) | 120 mVp-p |
| Gerilim Ayar Aralığı | 48 ~ 55 V |
| Gerilim Toleransı | ±1.0% |
| Hat Regülasyonu | ±0.5% |
| Yük Regülasyonu | ±1.0% |
| Koruma | |
| Aşırı Yük Koruması | Anma gücünün %110 ~ %150'si; kısa süre sonra çıkış gerilimini kapatır |
| Aşırı Gerilim Koruması | 56 ~ 65 V; çıkışı kapatır, yeniden enerji vererek geri döner |
| Aşırı Sıcaklık Koruması | 95±5°C (TSW); çıkışı kapatır, sıcaklık düşünce otomatik geri döner |
| Çevre | |
| Çalışma Sıcaklığı | -25°C ~ +70°C |
| Çalışma Nemi | %20 ~ %95 BN (yoğuşmasız) |
| Depolama Sıcaklığı / Nemi | -40°C ~ +85°C, %10 ~ %95 BN |
| MTBF | 292.1K saat (MIL-HDBK-217F); 1764.6K saat (Telcordia SR-332) |
| Güvenlik & EMC | |
| Güvenlik Standartları | UL 508, TÜV EN 62368-1, AS/NZS 62368.1, EAC TP TC 004, BSMI CNS15598-1; RoHS uyumlu |
| Dayanım Gerilimi | Giriş-Çıkış: 3 kV AC; Giriş-FG: 2 kV AC; Çıkış-FG: 0.5 kV AC |
| Yalıtım Direnci | > 100 MΩ / 500 V DC |
| EMC Emisyon | EN 55032 (CISPR32), EN 61204-3 Class B, EN 61000-3-2,-3 |
| EMC Bağışıklık | EN 61000-4-2,3,4,5,6,8,11, EN 55035, EN 61000-6-2; ağır endüstri seviyesi |
| Mekanik | |
| Boyutlar (G×Y×D) | 40 × 125.2 × 113.5 mm |
| Ağırlık | 0.67 kg |
| Montaj | DIN-ray (TS35/7.5 veya TS35/15) |
| Soğutma | Doğal hava konveksiyonu |
