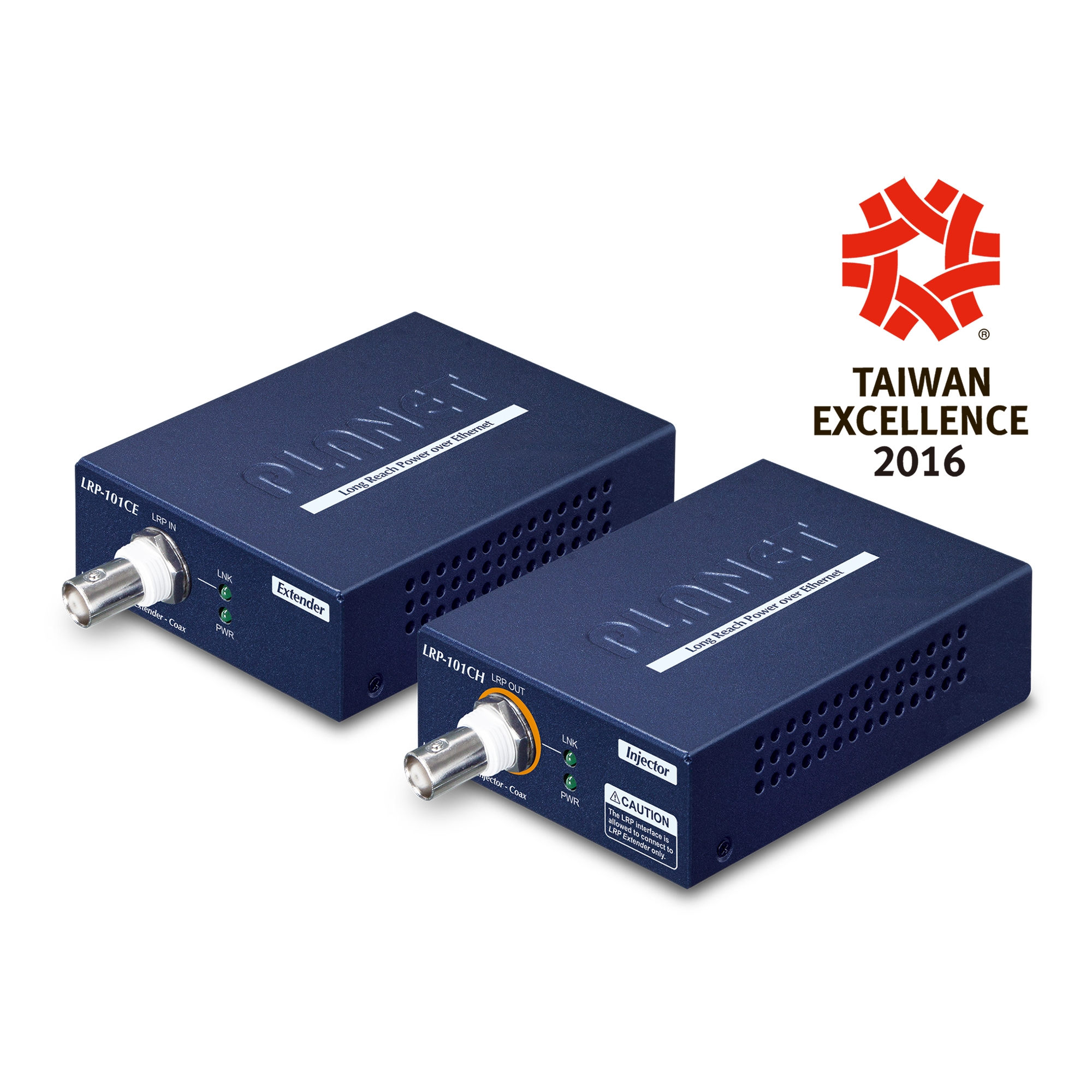

Stok Kodu: LRP-101C-KIT
| Donanım Özellikleri | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ethernet Arayüzü | LRP-101CH ■ Bakır: 10/100BASE-TX RJ45, otomatik anlaşma (auto-negotiation) / otomatik MDI/MDI-X ■ Power over Ethernet Standardı: IEEE 802.3at/af PoE PD (Beslenen Cihaz) ■ PoE Girişi: Hem Mid-span hem End-span PSE destekler; Giriş Aralığı: 48~56V DC ■ Veri Hızı: 100/100Mbps ■ Kablolama: Cat5e veya üzeri ■ Maksimum Mesafe: 100 metre ■ Maksimum Çerçeve Boyutu: 1522 bayt LRP-101CE ■ Bakır: 10/100BASE-TX RJ45, otomatik anlaşma (auto-negotiation) / otomatik MDI/MDI-X ■ Power over Ethernet Standardı: IEEE 802.3at/af PoE PSE (Güç Kaynağı Ekipmanı) ■ PoE Çıkışı: 56V DC, maks. 600mA ■ PoE Bütçesi: 25 watt'a kadar ■ PoE Modu: End-span, RJ45 Pin 1/2(+), 3/6(-) ■ Veri Hızı: 100/100Mbps ■ Kablolama: Cat5e veya üzeri ■ Maksimum Mesafe: 100 metre ■ Maksimum Çerçeve Boyutu: 1522 bayt | ||||||||||||||||||||||||
| Uzun Menzilli PoE Arayüzü | LRP-101CH (PSE) ■ Bağlantı: 1 x BNC dişi konnektör, koaksiyel üzerinden Uzun Menzilli PoE PSE (Güç Kaynağı Ekipmanı) ■ Güç Çıkışı: 41~56V DC ■ Güç Pin Ataması: BNC merkez ucu: DC+ ; BNC ekran: DC- ■ Kablolama: Koaksiyel kablo: 75 ohm; RG-6/U kablo, 12Ω/1.000ft.'den az; RG-59/U kablo, 30Ω/1.000ft.'den az ■ Maksimum Mesafe: PoE+ çıkışıyla maks. 200m (656ft.); PoE çıkışıyla maks. 600m (1.968ft.); PoE çıkışı olmadan maks. 1200m (3.937ft.) ■ Uzun Menzilli Ethernet Standardı: IEEE 1901 ■ Modülasyon Tipi: Wavelet-OFDM ■ Güvenlik: 128-bit AES şifreleme ■ Frekans Bandı: 2 ~ 28 MHz ■ Şifreleme: AES 128-bit ■ LRP Uyumluluğu: LRP-101CE, 1 Portlu LRP Genişletici LRP-101CE (PD) ■ Bağlantı: 1 x BNC dişi, koaksiyel üzerinden Uzun Menzilli PoE PD (Beslenen Cihaz) ■ Güç Girişi: 37~56V DC ■ Güç Pin Ataması: BNC merkez ucu: DC+ ; BNC ekran: DC- ■ Kablolama: Koaksiyel kablo: 75 ohm; RG-6/U kablo, 12Ω/1.000ft.'den az; RG-59/U kablo, 30Ω/1.000ft.'den az ■ Maksimum Mesafe: PoE+ çıkışıyla maks. 200m (656ft.); PoE çıkışıyla maks. 600m (1.968ft.); PoE çıkışı olmadan maks. 1200m (3.937ft.) ■ Uzun Menzilli Ethernet Standardı: IEEE 1901 ■ Modülasyon Tipi: Wavelet-OFDM ■ Güvenlik: 128-bit AES şifreleme ■ Frekans Bandı: 2 ~ 28 MHz ■ Şifreleme: AES 128-bit ■ LRP Uyumluluğu: Koaksiyel üzerinden güç girişiyle: LRP-101CH, 1 Portlu LRP Enjektör; LRP-822CS, 8 Portlu Koaksiyel Üzerinden LRP Switch; LRP-1622CS, 16 Portlu Koaksiyel Üzerinden LRP Switch | ||||||||||||||||||||||||
| Performans** |
| ||||||||||||||||||||||||
| LED Göstergeler | LRP-101CH – 4 x LED: PWR; LRP LNK; PoE IN; LNK/ACT LRP-101CE – 4 x LED: PWR; LRP LNK; PoE-in-use; LNK/ACT | ||||||||||||||||||||||||
| ESD Koruması | 4KV DC | ||||||||||||||||||||||||
| EFT Koruması | LRP-101CH: 2KV LRP-101CE: - | ||||||||||||||||||||||||
| Kasa | Metal kasa | ||||||||||||||||||||||||
| Montaj | Duvara montaj veya opsiyonel kit ile DIN rayı montajı | ||||||||||||||||||||||||
| Boyutlar (G x D x Y) | 94 x 70.3 x 26.2 mm | ||||||||||||||||||||||||
| Ağırlık | LRP-101CH: 200g LRP-101CE: 375g | ||||||||||||||||||||||||
| Besleme Gerilimi | LRP-101CH: RJ45 PoE Girişi: 802.3at/af 48~56V DC; DC Girişi: 48~56V DC LRP-101CE: BNC Koaksiyel Üzerinden Güç Girişi: 44~56V DC | ||||||||||||||||||||||||
| Standartlara Uygunluk | |||||||||||||||||||||||||
| Standart Uyumluluğu | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3af Power over Ethernet (802.3at Type 1) IEEE 802.3at Power over Ethernet (802.3at Type 2) | ||||||||||||||||||||||||
| Yönetmelik Uyumluluğu | FCC Part 15 Class A, CE | ||||||||||||||||||||||||
| Çevre Koşulları | |||||||||||||||||||||||||
| Sıcaklık | Çalışma: -20~70°C Depolama: -40~75°C | ||||||||||||||||||||||||
| Nem | Çalışma: %5~95 (yoğuşmasız) Depolama: %5~95 (yoğuşmasız) | ||||||||||||||||||||||||
| Not | |||||||||||||||||||||||||
| Not | 1. Yükleme: LRP-101CE'den LRP-101CH'ye veri akışı. İndirme: LRP-101CH'den LRP-101CE'ye veri akışı. 2. RG-59/U veya RG-6/U kablo kategorisinde çeşitli direnç değerleri bulunduğundan, gerçek veri hızı bakır telin kalitesine ve çevresel etkenlere göre değişir. ** DC/PoE güç girişine ve koaksiyel kablonun uzunluğuna bağlıdır. | ||||||||||||||||||||||||
