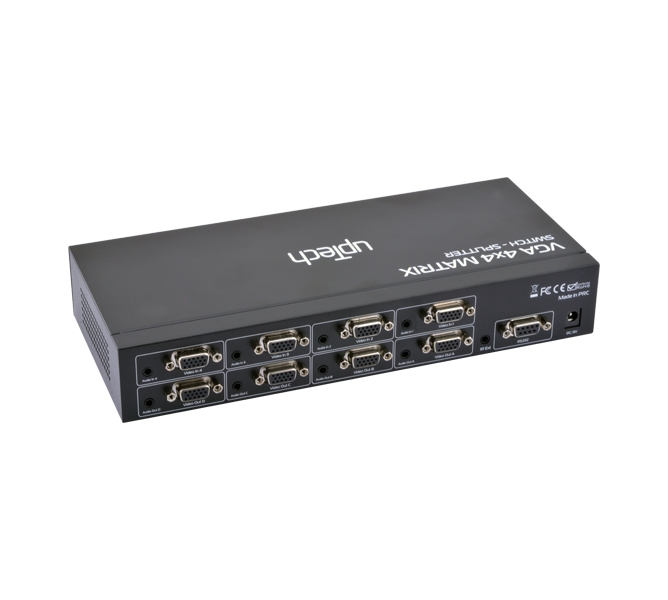

Name: VGA 4X4 Matrix Switch
Brand: upTech
SKU: KX564

4 VGA kaynağını 4 ekrana, stereo ses hattıyla birlikte dağıtır.

4 VGA video ve stereo ses kaynağını 4 çıkışa yönlendiren bir matris switch. Her çıkışa ayrı kaynak atar ve kablo sökmeden yönlendirmeyi değiştirir. Kaynak seçimini IR kumandadan veya RS232 konsol portundan yürütür.

4x4Giriş / çıkış yapısı

500 MHzVideo bant genişliği

1920x1200Maksimum çözünürlük

30-170 MHzDikey frekans aralığı

5 V DCBesleme gerilimi

RS232Kontrol arayüzü

Öne çıkan özellikler

500MHz

Geniş video bant genişliği

Video amplifikatör katı, 4 kaynağı da bozulmadan 4 çıkışa taşır.

4kaynak

Bağımsız matris yönlendirme

4 VGA kaynağını 4 ekrana farklı kombinasyonlarda dağıtır.

1920x1200maks.

Yüksek çözünürlük desteği

1080P @ 60 Hz dahil yaygın ekran çözünürlüklerini aktarır.

30-170MHz

Geniş dikey frekans aralığı

Farklı tazeleme hızlarında çalışan ekranlarla uyumludur.

3.5mm

Stereo ses aktarımı

Her girişe ve her çıkışa 3.5 mm stereo ses hattı eşlik eder.

5V DC

Tek adaptörle besleme

2 A besleme ve 5 W tüketimle çalışır.

GÜNLÜK KULLANIM

Kablo sökmeden yönlendirmeKaynak ve ekran eşleşmesini kablo takıp çıkarmadan değiştirir.

IR kumanda ve RS232 konsolYönlendirmeyi elden kumandayla veya konsol programından yürütür.

Sertifika uygunluğuFCC, CE ve UL işaretlerini taşır.

KX564

Giriş

VGA (15pin) x4
RS232 Dişi x1
3.5mm Stereo x4

Çıkış

VGA (15pin) x4
3.5mm Stereo x4
IR Uzatıcı x1

Video Amplifikatör

500MHz

Dikey Frekans Aralığı

30-170MHz

Maks. Çözünürlük

1920x1200 / 1080P @ 60Hz

Güç Kaynağı

5V DC@2A, 5W

Çalışma Sıcaklığı

0°C ila +70°C

Çalışma Nem Oranı

10% ila 85% RH (Yoğunlaşma yok)

Depolama Sıcaklığı

-10°C ila +80°C

Depolama Nemi

5% ila 90% RH (Yoğunlaşma yok)

Uyumluluk

FCC, CE, UL

Boyutlar

10.5'' x 4.5'' x 1.7'' inç
