Baskı devre üzerinde 18 GHz'e kadar RP-SMA bağlantısı kurar

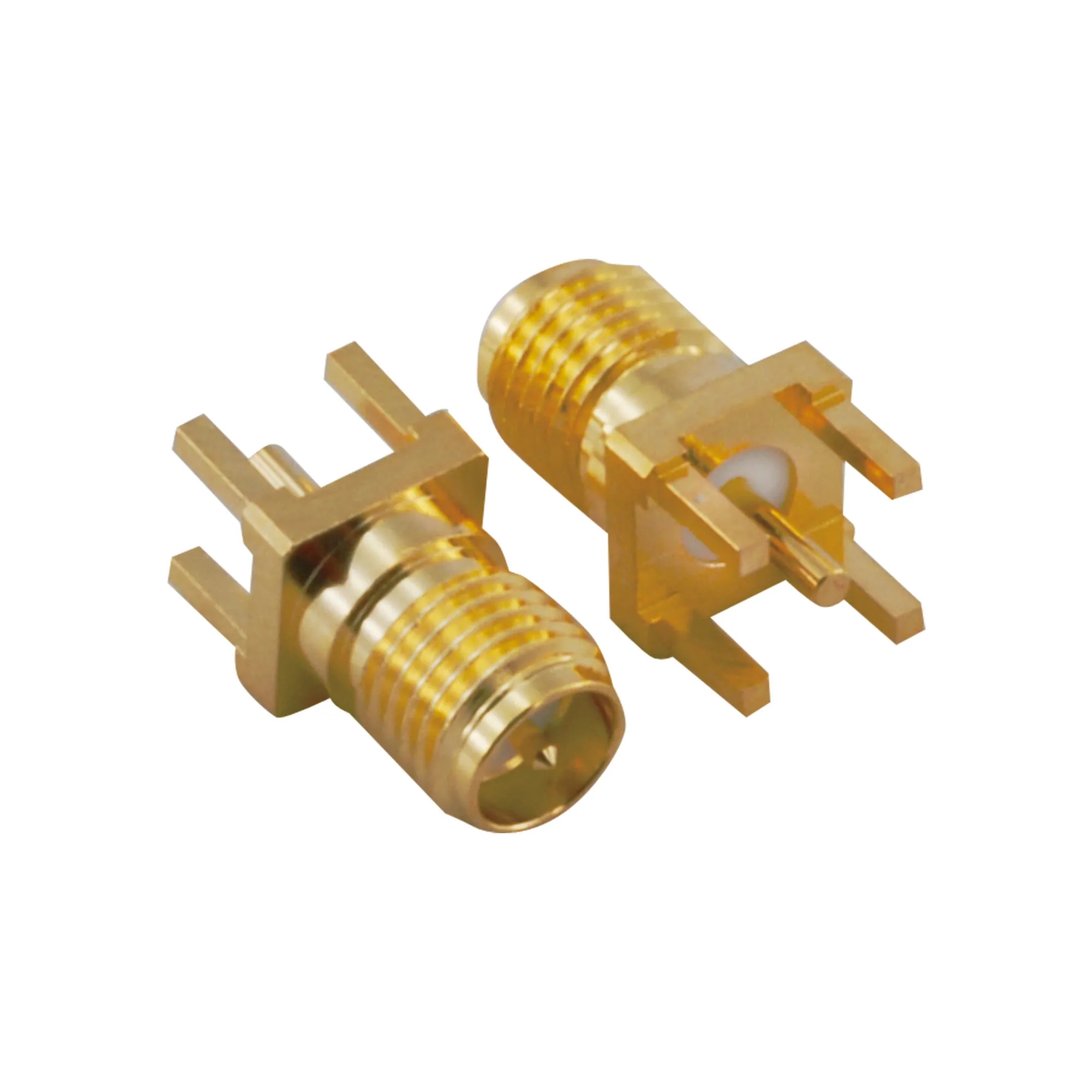

RP-SMA dişi arabirimli, düz gövdeli bir PCB tipi konnektördür. Subminyatür gövdesi baskı devre üzerinde az yer kaplar; 50 Ω hattı DC'den 18 GHz'e kadar taşır.
RP-SMA dişiKonnektör tipi
50 ΩEmpedans
0 - 18 GHzFrekans aralığı
1.3 maxVSWR
0.06 dB @ 6 GHzEkleme kaybı
Öne çıkan özellikler
Empedans50 Ω RF hatlarına doğrudan bağlanır.
Frekans aralığıDC'den 18 GHz'e kadar çalışır.
VSWRDüz gövdede en çok 1.3 duran dalga oranıyla çalışır.
Ekleme kaybı6 GHz'te ekleme kaybı en çok 0.06 dB'dir.
Gövde biçimiDüz (straight) gövdeli RP-SMA dişi PCB tipi konnektördür.
VSWR üst sınırı gövde biçimine göre değişir: düz gövdede 1.3, dik açılı gövdede 1.5.
