| Kablo Tipi Karşılaştırması |
|---|
| Eski Adı | Yeni Adı / Ekran / Çift Ekranlaması |
|---|
| UTP | | Yeni Adı | U/UTP | | Ekran | - | | Çift Ekranlaması | - |
|
| STP | | Yeni Adı | U/FTP | | Ekran | - | | Çift Ekranlaması | Folyo |
|
| FTP | | Yeni Adı | F/UTP | | Ekran | Folyo | | Çift Ekranlaması | - |
|

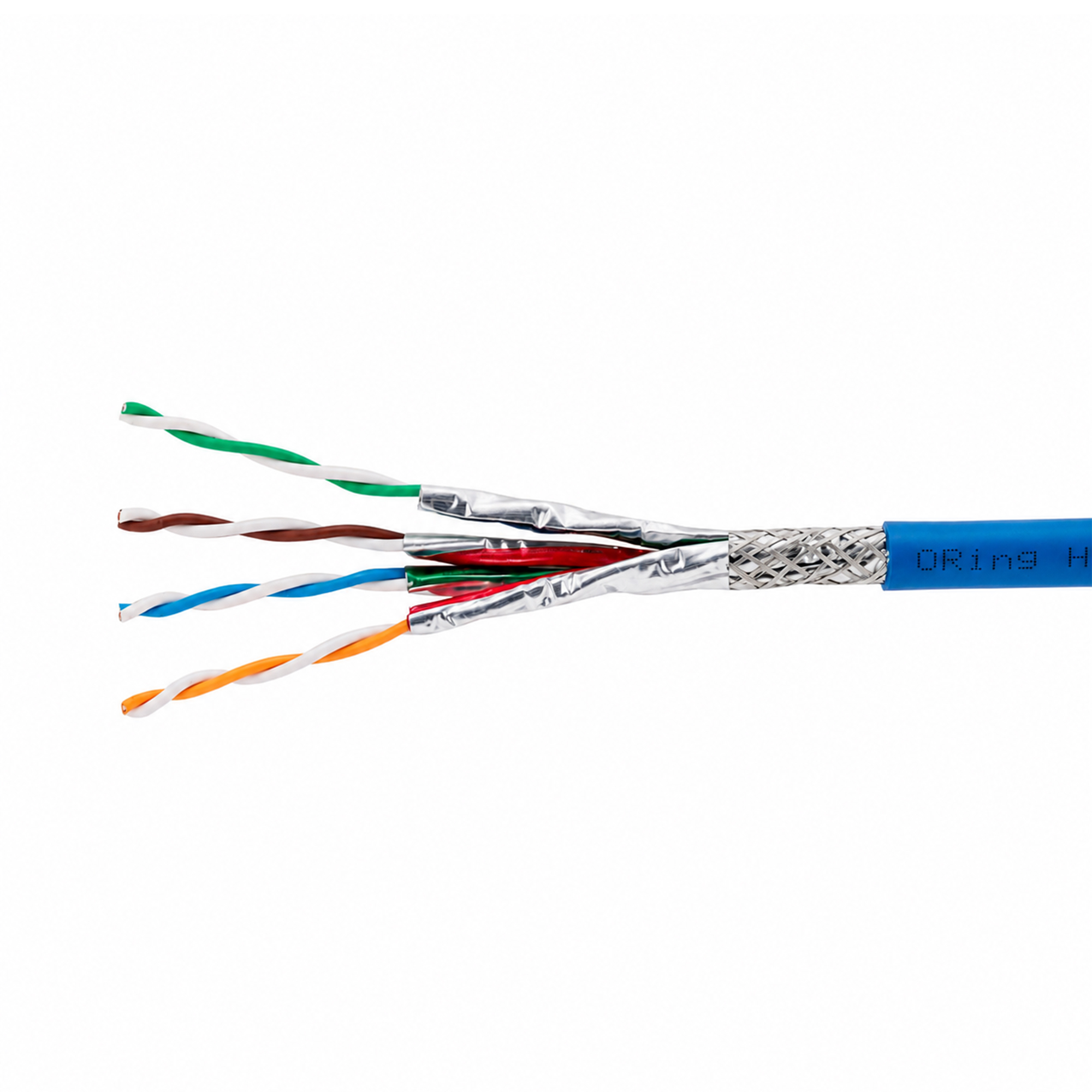

| S-STP | | Yeni Adı | S/FTP | | Ekran | Örgü | | Çift Ekranlaması | Folyo |
|
| S-FTP | | Yeni Adı | SF/UTP | | Ekran | Folyo, Örgü | | Çift Ekranlaması | - |
|
| SFTP | | Yeni Adı | - | | Ekran | Folyo | | Çift Ekranlaması | Ekran |
|
| Kategori 5, 5e, 6 ve 7 Kablo Karşılaştırması |
|---|
| Özellikler | CAT5 / CAT5e / CAT6 / CAT6a / CAT7 (Önerilen) |
|---|
| Frekans | | CAT5 | 100 MHz | | CAT5e | 100 MHz | | CAT6 | 250 MHz | | CAT6a | 500 MHz | | CAT7 (Önerilen) | 600 MHz |
|
| Zayıflama (minimum 100Mhz'de) | | CAT5 | 22 dB | | CAT5e | 22 dB | | CAT6 | 19.8 dB | | CAT6a | -- | | CAT7 (Önerilen) | 20.8 dB |
|
| Karakteristik Empedans | | CAT5 | 100 ohms ± 15% | | CAT5e | 100 ohms ± 15% | | CAT6 | 100 ohms ± 15% | | CAT6a | -- | | CAT7 (Önerilen) | 100 ohms ± 15% |
|
| NEXT (minimum 100Mhz'de) | | CAT5 | 32.3 dB | | CAT5e | 35.3 dB | | CAT6 | 44.3 dB | | CAT6a | 27.9 dB | | CAT7 (Önerilen) | 62.1 dB |
|
| PS-NEXT (minimum 100Mhz'de) | | CAT5 | NA | | CAT5e | 32.3 dB | | CAT6 | 42.3 dB | | CAT6a | -- | | CAT7 (Önerilen) | 59.1 dB |
|
| EL-FEXT (minimum 100Mhz'de) | | CAT5 | NA | | CAT5e | 23.8 dB | | CAT6 | 27.8 dB | | CAT6a | 9.3 dB | | CAT7 (Önerilen) | (henüz belirlenmedi) |
|
| PS-ELFEXT (minimum 100Mhz'de) | | CAT5 | NA | | CAT5e | 20.8 dB | | CAT6 | 24.8 dB | | CAT6a | -- | | CAT7 (Önerilen) | (henüz belirlenmedi) |
|
| PS-ANEXT (minimum 500Mhz'de) | | CAT5 | -- | | CAT5e | -- | | CAT6 | -- | | CAT6a | 49.5 dB | | CAT7 (Önerilen) | -- |
|
| PS-AELFEXT (minimum 500Mhz'de) | | CAT5 | 16 dB | | CAT5e | 20.1 dB | | CAT6 | 20.1 dB | | CAT6a | 23.0 dB | | CAT7 (Önerilen) | 14.1 dB |
|
| Geri Dönüş Kaybı (minimum 100Mhz'de) | | CAT5 | 16 dB | | CAT5e | 20.1 dB | | CAT6 | 20.1 dB | | CAT6a | 8.0 dB | | CAT7 (Önerilen) | 14.1 dB |
|
| Gecikme Eğriliği (maks. 100m başına) | | CAT5 | NA | | CAT5e | 45 ns | | CAT6 | 45 ns | | CAT6a | -- | | CAT7 (Önerilen) | 20 ns |
|
