Stok Kodu: PMF8-2C
| Genel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

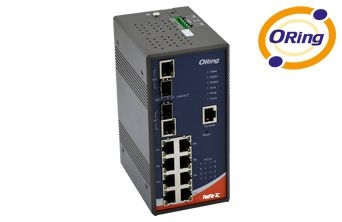

| ORing Switch Modeli | PMF8-2C | ||||||||||
| Tanım | 8x10/100Base-T(X) P.S.E. ve 2x Gigabit combo (SFP soketli) portlu, 10 portlu yönetilebilir endüstriyel PoE Ethernet switch | ||||||||||
| Fiziksel Portlar | |||||||||||
| 10/100Base-T(X) RJ45 Port (Otomatik MDI/MDIX, P.S.E. destekli) | 8 | ||||||||||
| Gigabit Combo Port (10/100/1000Base-T(X) ve 100/1000Base-X SFP) | 2 | ||||||||||
| Teknoloji | |||||||||||
| Ethernet Standartları | 10Base-T için IEEE 802.3 100Base-TX ve 100Base-FX için IEEE 802.3u 1000Base-X için IEEE 802.3z 1000Base-T için IEEE 802.3ab Akış kontrolü için IEEE 802.3x LACP (Link Aggregation Control Protocol) için IEEE 802.3ad STP (Spanning Tree Protocol) için IEEE 802.1D COS (Class of Service) için IEEE 802.1p VLAN etiketleme için IEEE 802.1Q RSTP (Rapid Spanning Tree Protocol) için IEEE 802.1w MSTP (Multiple Spanning Tree Protocol) için IEEE 802.1s Kimlik doğrulama için IEEE 802.1x LLDP (Link Layer Discovery Protocol) için IEEE 802.1AB IEEE 802.3at PoE standardı (P.S.E. için port başına 30 Watt'a kadar) | ||||||||||
| MAC Tablosu | 8192 MAC adresi | ||||||||||
| Öncelik Kuyrukları | 4 | ||||||||||
| Anahtarlama Yöntemi | Sakla-ve-İlet (Store-and-Forward) | ||||||||||
| Anahtarlama Özellikleri | Anahtarlama gecikmesi: 7 µs Anahtarlama bant genişliği: 5.6 Gbps Maks. VLAN sayısı: 4096 IGMP multicast grubu: 1024 Port hız sınırlama: Kullanıcı tanımlı | ||||||||||
| Güvenlik Özellikleri | Port etkinleştirme/devre dışı bırakma, MAC tabanlı port güvenliği Port tabanlı ağ erişim kontrolü (802.1x) Ağ trafiğini ayırmak ve güvenceye almak için VLAN (802.1Q) VLAN alanını genişletmek, performans ve güvenlik için Q-in-Q VLAN desteği RADIUS ile merkezi parola yönetimi SNMP v1/v2c/v3 şifreli kimlik doğrulama ve erişim güvenliği | ||||||||||
| Yazılım Özellikleri | STP/RSTP/MSTP (IEEE 802.1D/w/s) 250 birim üzerinde 10 ms'den kısa geri kazanım süreli yedekli halka (O-Ring) TOS/Diffserv desteği Gerçek zamanlı trafik için Hizmet Kalitesi (802.1p) VLAN etiketleme ve GVRP destekli VLAN (802.1Q) Multicast filtreleme için IGMP Snooping Port yapılandırma, durum, istatistik, izleme, güvenlik Ağ üzerinden saat senkronizasyonu için SNTP PTP Client (Precision Time Protocol) saat senkronizasyonu DHCP Sunucu / İstemci desteği Port Trunk desteği MVR (Multicast VLAN Registration) desteği Modbus/TCP | ||||||||||
| Ağ Yedekliliği | O-Ring, Open-Ring, O-Chain, STP, RSTP, MSTP, MRP | ||||||||||
| Uyarı / İzleme Sistemi | Arıza olayı alarmı için röle çıkışı Olayları kaydetmek ve görüntülemek için Syslog sunucu / istemci E-posta ile olay uyarı bildirimi için SMTP Olay seçimi desteği | ||||||||||
| DDM Fonksiyonu | Gerilim / Akım / Sıcaklık | ||||||||||
| RS-232 Seri Konsol Portu | Konsol kablosu ile RJ45 konnektörde RS-232; 9600 bps, 8, N, 1 | ||||||||||
| LED Göstergeler | |||||||||||
| Güç / PoE Göstergesi | Yeşil: Güç LED'i x 3, Yeşil: PoE LED'i x 8 | ||||||||||
| O-Ring Göstergesi | Yeşil: Sistemin O-Ring modunda çalıştığını gösterir | ||||||||||
| R.M. Göstergesi | Yeşil: Sistemin O-Ring modunda çalıştığını gösterir | ||||||||||
| Arıza Göstergesi | Sarı: Beklenmeyen bir olayın oluştuğunu gösterir | ||||||||||
| 10/100Base-T(X) RJ45 Port Göstergesi | Yeşil: Port Link/Act., Sarı: Duplex/Collision | ||||||||||
| 10/100/1000Base-T(X) RJ45 Port Göstergesi | Yeşil: Port Link/Act., Sarı: 100 Mbps göstergesi | ||||||||||
| 100/1000Base-X / Fiber Port Göstergesi | Yeşil: Port Link/Act. | ||||||||||
| Arıza Kontağı | |||||||||||
| Röle | 24 VDC'de 1 A taşıma kapasiteli röle çıkışı | ||||||||||
| Güç | |||||||||||
| Yedekli Giriş Beslemesi | Çift DC giriş, 6 pinli terminal bloğunda 50 ~ 57 VDC | ||||||||||
| Güç Tüketimi (Tipik) | 7.68 Watt (P.S.E. güç tüketimi dahil değildir) | ||||||||||
| Aşırı Akım Koruması | Var | ||||||||||
| Ters Polarite Koruması | Yok | ||||||||||
| PoE Pin Tanımı | |||||||||||
| RJ-45 Pin Tanımı |
| ||||||||||
| Fiziksel Özellikler | |||||||||||
| Muhafaza | IP-30 | ||||||||||
| Boyutlar (G × D × Y) | 74.3 (G) × 109.2 (D) × 153.6 (Y) mm (2.93 × 4.3 × 6.05 inç) | ||||||||||
| Ağırlık | 1185 g | ||||||||||
| Ortam Koşulları | |||||||||||
| Depolama Sıcaklığı | -40 ~ 85°C (-40 ~ 185°F) | ||||||||||
| Çalışma Sıcaklığı | -40 ~ 70°C (-40 ~ 158°F) | ||||||||||
| Çalışma Nemi | %5 ~ %95 (yoğuşmasız) | ||||||||||
| Standart ve Yönetmelik Uyumluluğu | |||||||||||
| EMI | FCC Part 15, CISPR (EN55022) Class A | ||||||||||
| EMS | EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 | ||||||||||
| Darbe (Shock) | IEC60068-2-27 | ||||||||||
| Serbest Düşme | IEC60068-2-32 | ||||||||||
| Titreşim | IEC60068-2-6 | ||||||||||
| Güvenlik | EN60950-1 | ||||||||||
| Garanti | 5 yıl | ||||||||||
| Paket İçeriği | |||||||||||
| Kutu İçeriği | PMF8-2C DIN-Ray Kiti Duvar Montaj Kiti Konsol Kablosu ORing Araç CD'si Hızlı Kurulum Kılavuzu | ||||||||||
| Opsiyonel Aksesuarlar (ayrıca satın alınabilir) | Open-Vision M500, güçlü ağ yönetimi Windows yazılım paketi, 500 IP cihaz SFP100 serisi, 100 Mbps SFP optik alıcı-verici SFP1G serisi, 1 Gbps SFP optik alıcı-verici DR-75-48, 75 W DIN-Ray güç kaynağı DR-120-48, 120 W DIN-Ray güç kaynağı SDR-240-48, 240 W DIN-Ray güç kaynağı | ||||||||||
IPS Serisi zor koşullar için dizayn edilmiştir. Özellikle tesis yönetimi, kanal dağıtımı, güç,
telekomunikasyon, ulaşım ve diğer güvenli ethernet bağlantısı gerektiren kritik görev
uygulamalarında kullanılır. IPS serisi yönetilebilir redundant ringe sahiptir. 10/100TX, veya
100Base-FX, veya 1000TX, veya 1000Base X portlar, veya 1000 Combo port arayüzlerine
sahiptir. IPS serisi tüm switchler bağlantı kopmalarına, geçici arızalara karşı Ultra Fast
Recovery özelliği ile 10mS gibi kısa bir zamanda geri alma işlemi yapabilir. Ayrıca, SNMP,
RMON ve Port/Tag-based VLAN güvenliği gibi network yönetim fonksiyonlarına sahiptir.
Network Yönetimi ve Uzaktan Konfigürasyon
IPS Serisi; Web arayüzü, Telnet, CLI ve Windows Utility ile uzaktan kolayca konfigüre
edilebilir. Ağ yöneticileri e-mail, SNMP trap veya röle çıkışı ile olay uyarıları göndermeyi
belirleyebilirler. Güvenliği geliştirmek için, port erişimi önceden IP tablosunda tanımlanmış
adresler için sınırlandırılabilir. (VLANlardaki bölünmüş portlar veya IGMP Snooping ile
filtrelenmiş multicast trafik)
IPS Serisi, Power Over Ethernet (PoE) destekler. Power over ethernet, elektrik ve datayı
uzak yöndeki cihaza standart twisted-pair kablo ile ağ üzerinden taşımaktır. Her switch
4x10/100TX veya 8x10/100TX PSE (Power Sourcing Equipment) portlara sahiptir. IPS
serisi Open Vision yazılımı en iyi şekilde yönetilebilir. Endüstriyel ortam standartlarına
dayanıklı olarak üretilmiş olup, çalışma ortam sıcaklığı -40C ile 70C arasındadır. Fiber
Ethernet uygulamaları için yüksek yönetim özellikleriyle en iyi seçiminiz olacaktır.
