Üç katmanlı ekran, koaksiyel hattı dış girişimden ayırır.

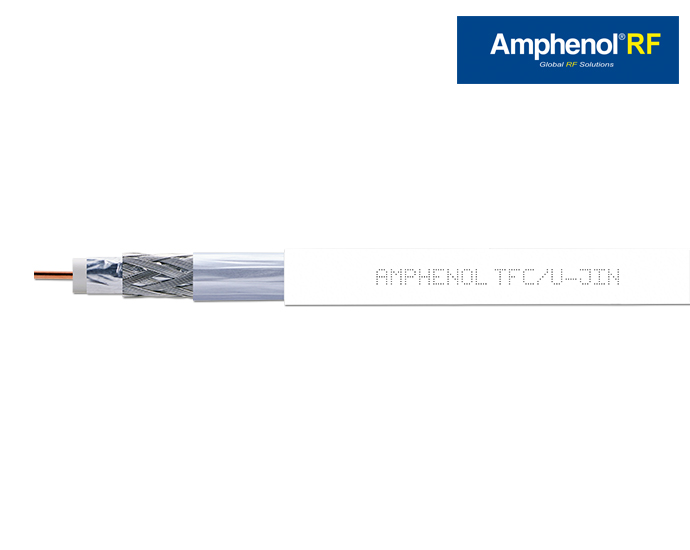

Üç katmanlı ekranlı Seri 6 koaksiyel kablo, 75 ± 3 Ω empedansla çalışır. Bakır kaplı çelik iç iletken, köpük polietilen dielektrik ve beyaz PVC dış kılıf tek gövdede birleşir.
75 ± 3 ΩEmpedans
%82Yayılım hızı
53.2 pF/mKapasitans
21.7 Ω/kmİç iletken DC direnci
7.06 mmDış kılıf çapı
40.0 kg/kmMakarasız ağırlık
Öne çıkan özellikler
3katman
Üç katmanlı ekran
AP bant, %77 alüminyum örgü ve ikinci bir AP bant dış girişimi bastırır.
75Ω
Empedans uyumu
Seri 6 sistemlerin empedansına ±3 Ω tolerans içinde uyar.
82%
Yayılım hızı
Köpük polietilen dielektrik, nominal yayılım hızını bu düzeyde tutar.
21.98dB/100 m
1000 MHz zayıflaması
5 MHz'de 2.66 dB/100 m olan zayıflama, 1000 MHz'de bu değere çıkar.
25.4mm
Minimum bükülme yarıçapı
Köşe ve kanal geçişlerinde kablo bu yarıçapın altına inmez.
40.0kg/km
Makarasız ağırlık
Uzun çekimlerde taşıma ve askı yükünü belirler.
GÜNLÜK KULLANIMBeyaz PVC kılıfBeyaz dış kılıf, iç mekan çekimlerinde duvar ve kablo kanalı rengiyle uyum kurar.
Sıcaklıkla değişen zayıflamaZayıflama, sıcaklık arttıkça °C başına %0.18 oranında artar, düştükçe aynı oranda azalır.
Listeleme bilgisiÜretici belgesi NEC veya CSA listelemesi göstermez.
Zayıflama değerleri 20 °C ortam sıcaklığı içindir.
