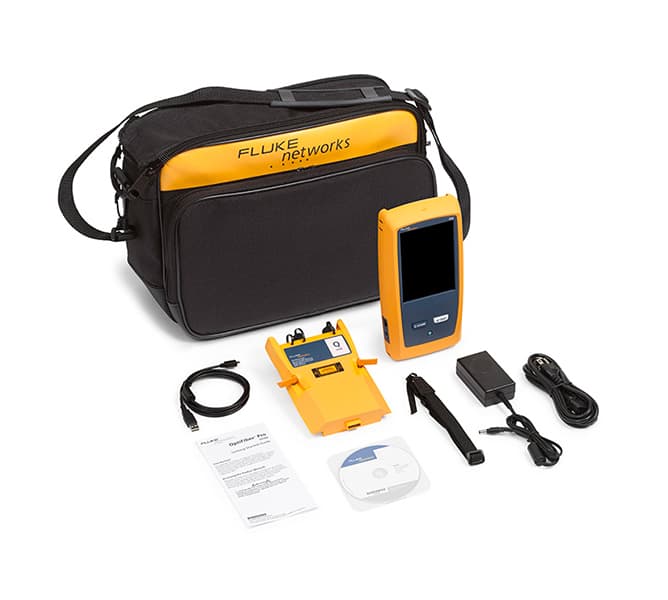

Stok Kodu: OFP2-100-Q INT
| OptiFiber Pro OTDR Temel Özellikleri | |
|---|---|
| Özellikler | Çok Modlu Modül / Tek Modlu Modül |
| Dalga Boyları | Çok Modlu: 850 nm +/- 10 nm; 1300 nm +35/-15 nm Tek Modlu: 1310 nm +/- 25 nm; 1550 nm +/- 30 nm |
| Uyumlu fiber tipleri | Çok Modlu: 50/125 µm; 62.5/125 µm Tek Modlu: Tek modlu |
| Olay ölü bölgesi 1 | Çok Modlu: 850 nm: tipik 0.5 m; 1300 nm: tipik 0.7 m Tek Modlu: 1310 nm: tipik 0.6 m; 1550 nm: tipik 0.6 m |
| Zayıflama ölü bölgesi 2 | Çok Modlu: 850 nm: tipik 2.5 m; 1300 nm: tipik 4.5 m Tek Modlu: 1310 nm: tipik 3.6 m; 1550 nm: tipik 3.7 m |
| Dinamik aralık 3, 5, 6 | Çok Modlu: 850 nm: tipik 28 dB; 1300 nm: tipik 30 dB Tek Modlu: 1310 nm: tipik 32 dB; 1550 nm: tipik 30 dB |
| Maks. mesafe aralığı ayarı | Çok Modlu: 40 km Tek Modlu: 130 km |
| Mesafe ölçüm aralığı 4, 5, 7, 8, 9, 10 | Çok Modlu: 850 nm: 9 km; 1300 nm: 35 km Tek Modlu: 1310 nm: 80 km; 1550 nm: 130 km |
| Yansıma aralığı 4, 5 | Çok Modlu: 850 nm: -14 dB ila -57 dB (tipik); 1300 nm: -14 dB ila -62 dB (tipik) Tek Modlu: 1310 nm: -14 dB ila -65 dB (tipik); 1550 nm: -14 dB ila -65 dB (tipik) |
| Örnekleme çözünürlüğü | Çok Modlu: 3 cm ila 400 cm Tek Modlu: 3 cm ila 400 cm |
| Darbe genişlikleri (nominal) | Çok Modlu: 850 nm: 3, 5, 20, 40, 200 ns; 1300 nm: 3, 5, 20, 40, 200, 1000 ns Tek Modlu: 1310/1550 nm: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns |
| Test süresi (dalga boyu başına) | Çok Modlu: Otomatik ayar: 5 sn (tipik) Hızlı test ayarı: 2 sn (tipik) En iyi çözünürlük ayarı: 2 ila 180 sn Arıza Haritası ayarı: 2 sn (tipik), 180 sn (maks) Veri Merkezi OTDR ayarı: 1 sn (850 nm'de tipik), 7 sn (maks) Manuel ayar: 3, 5, 10, 20, 40, 60, 90, 120, 180 sn Tek Modlu: Otomatik ayar: 10 sn (tipik) Hızlı test ayarı: 5 sn (tipik) En iyi çözünürlük ayarı: 5 ila 180 sn Arıza Haritası ayarı: 10 sn (tipik), 180 sn (maks) Veri Merkezi OTDR ayarı: 20 sn (tipik), 40 sn (maks) Manuel ayar: 3, 5, 10, 20, 40, 60, 90, 120, 180 sn |
| OptiFiber Pro HDR Temel Özellikleri | |
| Özellikler | Çok Modlu Modül / Tek Modlu Modül |
| Dalga Boyları | Çok Modlu: 1310 nm +/- 25 nm; 1550 nm +/- 20 nm Tek Modlu: 1310 nm +/- 25 nm; 1490 nm +/- 20 nm; 1550 nm +/- 20 nm |
| Uyumlu fiber tipleri | Çok Modlu: Tek modlu Tek Modlu: Tek modlu |
| OTDR Portu Konnektörü | Çok Modlu: Temizlenebilir APC ferrule ile çıkarılabilir SC adaptör Tek Modlu: Temizlenebilir APC ferrule ile çıkarılabilir SC adaptör |
| Olay ölü bölgesi 1 | Çok Modlu: 0.7 m (tipik) Tek Modlu: 0.7 m (tipik) |
| Zayıflama ölü bölgesi 2 | Çok Modlu: 4 m (tipik) Tek Modlu: 4 m (tipik) |
| PON ölü bölgesi 2 | Çok Modlu: 30 m (tipik) Tek Modlu: 30 m (tipik) |
| Dinamik aralık | Çok Modlu: 1310 nm: tipik 42 dB; 1550 nm: tipik 41 dB Tek Modlu: 1310 nm: tipik 32 dB; 1490 nm: tipik 41 dB; 1550 nm: tipik 30 dB |
| Maks. mesafe aralığı ayarı | Çok Modlu: 260 km Tek Modlu: 260 km |
| Yansıma aralığı | Çok Modlu: -14 dB ila -70 dB (tipik) Tek Modlu: -14 dB ila -70 dB (tipik) |
| Örnekleme çözünürlüğü | Çok Modlu: 3 cm ila 2 m Tek Modlu: 3 cm ila 2 m |
| Örnekleme noktaları | Çok Modlu: 129000'e kadar Tek Modlu: 129000'e kadar |
| Darbe genişlikleri (nominal) | Çok Modlu: 5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns Tek Modlu: 5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns |
| Yansıma belirsizliği | Çok Modlu: ±2 dB Tek Modlu: ±2 dB |
| Test süresi (dalga boyu başına) | Otomatik ayar: 5 sn/dalga boyu (tipik) Otomatik PON ayarı: 10 sn/dalga boyu (tipik) Manuel ayar: 3, 5, 10, 20, 40, 60, 90, 120, 180 sn/dalga boyu Manuel PON ayarı: 3, 5, 10, 20, 40, 60, 90, 120, 180 sn/dalga boyu Hızlı test ayarı: 3 sn/dalga boyu (tipik) En iyi çözünürlük ayarı: 5 ila 180 sn/dalga boyu |
| Lazer Sınıflandırması | Sınıf 1 CDRH EN 60825-2, 3. Baskı'ya Uygun |
| Kalibrasyon Periyodu | 1 yıl |
| Ek Temel Özellikler | |
| Fiber İnceleme Probu Özellikleri | |
| Büyütme | OptiFiber Pro Ekranı ile ~ 200X |
| Işık kaynağı | Mavi LED |
| Güç kaynağı | Versiv ana ünite |
| Görüş Alanı (GOA) | Yatay: 425 µm Dikey: 320 µm |
| Minimum tespit edilebilir parçacık boyutu | 0.5 µm |
| Boyutlar | Yaklaşık 6.75 in x 1.5 in (1175 mm x 35 mm) adaptör ucu olmadan |
| Ağırlık | 200 g |
| Sıcaklık aralığı | Çalışma: 32°F ila 122°F (0 °C ila +50 °C) Depolama: -4°F ila +158°F (-20°C ila +70°C) |
| Sertifikalar | CE (ana ünite ile kullanıldığında) |
| VFL Özellikleri | |
| Aç/Kapat kontrolü | Mekanik anahtar ve dokunmatik ekrandaki bir düğme |
| Çıkış gücü | 316 µW (-5 dBm) = tepe gücü = 1.0 mW (0 dBm) |
| Çalışma dalga boyu | Nominal 650 nm |
| Spektral genişlik (RMS) | ±3 nm |
| Çıkış modları | Sürekli dalga / Darbeli mod (2 Hz ila 3 Hz yanıp sönme frekansı) |
| Konnektör adaptörü | 2.5 mm evrensel |
| Lazer güvenliği (sınıflandırma) | Sınıf II CDRH EN 60825-2'ye Uygun |
| Genel Özellikler | |
| Ağırlık | Ana ünite modül ve pil ile: 3 lbs, 5 oz (1.28 kg) |
| Boyutlar | Ana ünite modül ve pil ile: 2.625 in x 5.25 in x 11.0 in (6.67 cm x 13.33 cm x 27.94 cm) |
| Pil | Lityum iyon pil paketi, 7.2 volt |
| Pil ömrü | Sekiz saat Otomatik OTDR çalışması, çift dalga boyu, video probu bağlı değil, 150 m fiber |
| Entegre Wi-Fi | IEEE 802.11 a/b/g/n standardına uyar; çift bant (2.4 GHz ve 5 GHz) |
| Şarj Süresi | |
| Test Cihazı Kapalı | %10'dan %90 kapasiteye şarj için dört saat |
| Test Cihazı Açık | Test cihazı açıkken %10'dan %90 kapasiteye şarj için altı saat |
| Çevresel Özellikler | |
| Çalışma sıcaklığı | -18ºC ila 45ºC |
| Depolama Sıcaklığı | -30ºC ila +60ºC |
| Çalışma irtifası | 4.000 m (13123 ft) ac adaptör ile 3200 m (10.500 ft) |
| Depolama irtifası | 12.000 m |
| EMC | EN 61326-1 |
