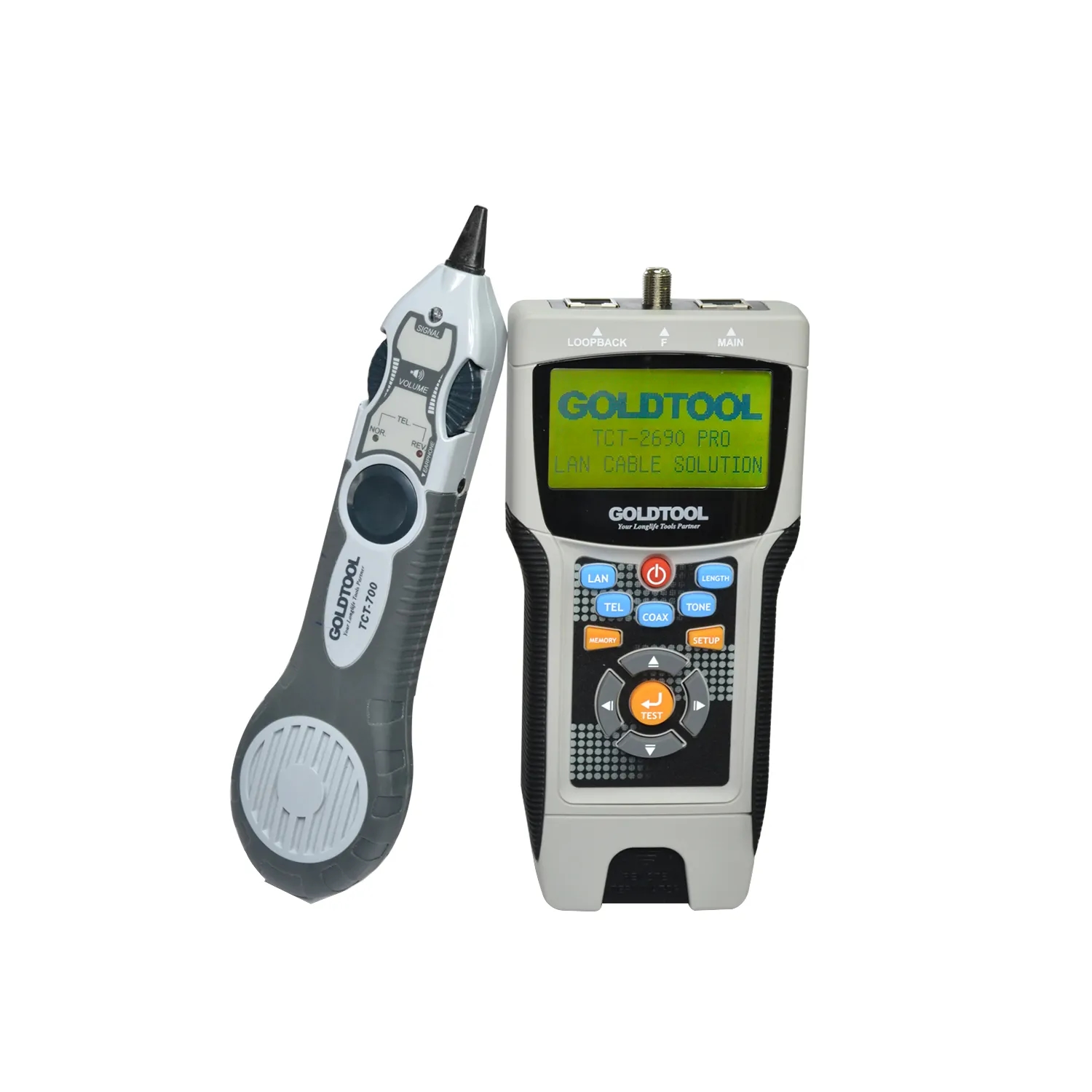

Bakır ve koaksiyel hatları sınar, uzunluğunu ölçer ve kabloyu takip eder.

TDR yöntemiyle uzunluk ölçen, hat haritasını doğrulayan ve prob ile kablo izleyen çok işlevli bir test kitidir. Yapısal kablolamada kurulum kabulü ve arıza bulma işlerini tek cihazda toplar.

1 ~ 350 mUzunluk ölçüm aralığı

± %5Ölçüm doğruluğu

RJ45 / RJ12 / FKonnektör tipi

8 kayıtHafıza

9 VBesleme

0 ~ 50 °CÇalışma sıcaklığı

Öne çıkan özellikler

350m

Uzun hatlarda uzunluk ölçümü

TDR yöntemi 1 metreden başlayan hatların uzunluğunu ölçer.

±5%

Ölçüm doğruluğu

Açık ya da kısa devrenin hat üzerindeki mesafesini bu doğrulukla verir.

8kayıt

Test hafızası

Sahada alınan son sonuçları hafızada tutar.

64 x 33mm

Arka aydınlatmalı LCD

Ekran modülü sonucu karanlık ortamda da gösterir.

Pil ile saha kullanımı

Her modda otomatik kapanır ve düşük pil durumunu bildirir.

0 ~ 50°C

Çalışma sıcaklığı

Saklama aralığı -10°C ile 60°C, nem aralığı %10 ~ %90 yoğuşmasız değerlerini kapsar.

SAHADA

Gizli kabloyu bulurİki farklı izleme tonu üretir; prob gizli kabloları takip eder ve birbirinden ayırır.

Kablo yerleşimini düzenlerSonlandırıcı ID tanımlaması, kablo yerleşimini ve yönlendirmesini kolaylaştırır.

Girişi korurAşırı gerilime, geçici akımlara ve zil sinyaline karşı koruma devresi cihazı ayakta tutar.

Ayrık çift testi için kablo uzunluğu en az 1 metre olmalıdır.

Teknik Özellikler

Adı

Problu Kablo Test Cihazı

Ekran

LCD Modül (64 mm x 33 mm)

Konnektör Tipi

RJ45, RJ12 (RJ11) & F konnektörü

Düğme

(1) LAN. (2) TEL. (3) COAX. (4) TONE. (5) LENGTH. (6) TEST. (7) POWER. (8) ▲. (9) ▼. (10) ◄. (11) ►. (12) MEMORY. (13) SETUP.

Kablo Tipi

Korumalı veya korumasız, CAT-5, CAT-6, CAT-7

Hata Durumu

Açık devre, kısa devre, çapraz devre ve ayrık çiftler

Ölçüm Tipleri

TDR ile kablo uzunluğunu ölçer
Kablo haritasını kontrol eder ve doğrular
Kabloların ayırt edilmesine yardımcı olmak için iki farklı izleme tonu üretir

Kablo Uzunluğu & Doğruluğu

Uzunluk ölçümünün doğruluğu ± %5'tir
Uzunluk: 1~350 metre (3~1200 fit)

Ayrık Çiftlerin Testi İçin Minimum Kablo Uzunluğu

1 metre (3 fit)

Güç Kaynağı

9 Volt pil
Düşük pil durumunu algılar

Otomatik Kapanma

Herhangi bir modda otomatik kapanma ve uzun pil ömrü için düşük güç tüketimi

Giriş Koruması

Aşırı gerilime, geçici akımlara ve zil sinyaline karşı koruma

Fiziksel Boyut

230 mm (U), 60 mm (G), 28 mm (Y)
195 mm (U), 90 mm (G), 40 mm (Y)

Çevresel Koşullar

Çalışma Sıcaklığı: 0°C ila 50°C (32°F ila 122°F)
Depolama Sıcaklığı: -10°C ila 60°C (14°F ila 140°F)
Nem: %10 ila %90 yoğuşmasız

Aksesuarlar

F'den BNC'ye Adaptör * 2 adet, 9 Volt pil * 2 adet, RJ45/RJ11 Adaptör
Kemer Klipsi * 1 adet, ÇANTA * 1 adet
