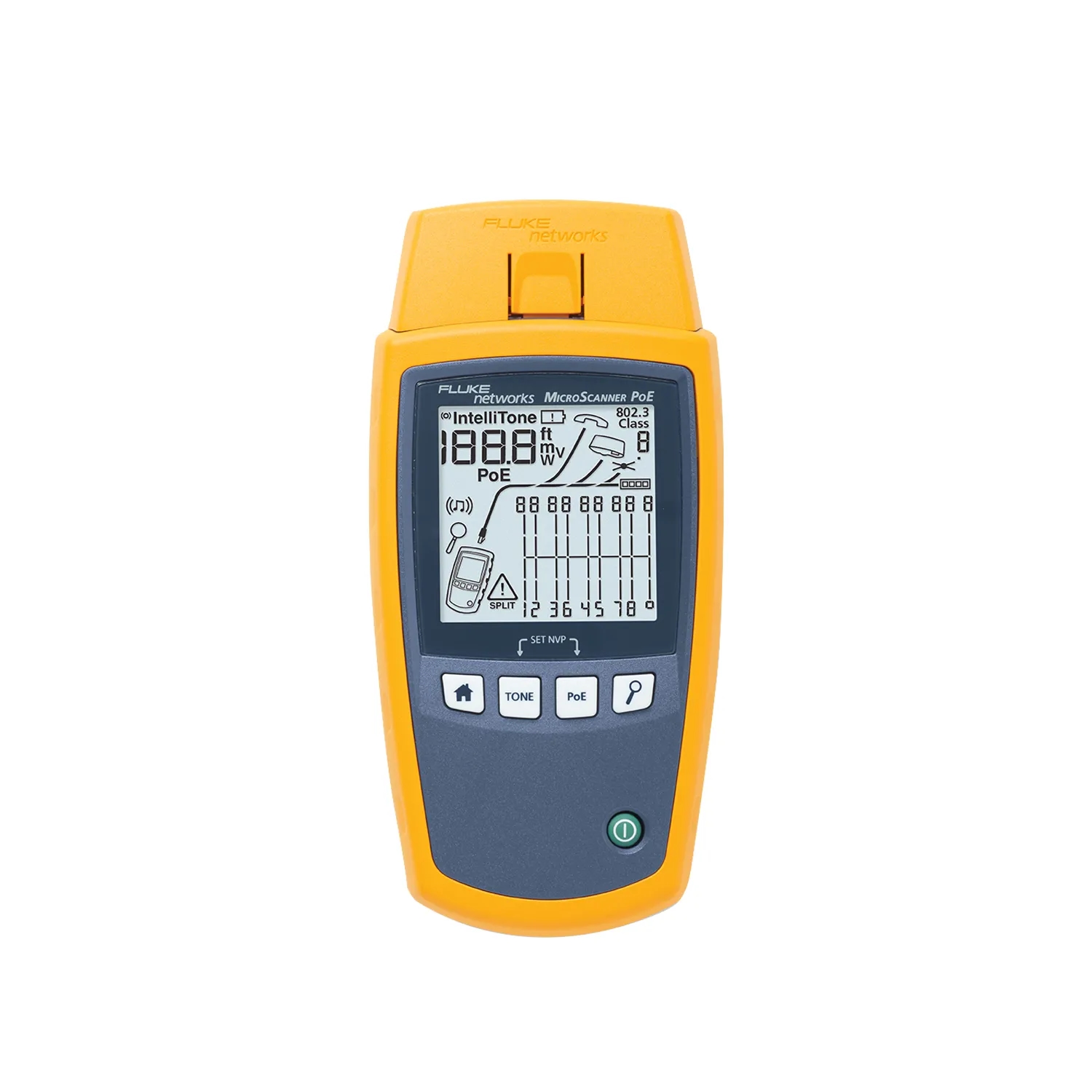

Stok Kodu: MS-POE
| Çevresel Özellikler | |
|---|---|
| Çalışma Sıcaklığı | 0°C ile 45°C |
| Depolama Sıcaklığı | -20°C ile +60°C |
| Çalışma Bağıl Nemi (% RH yoğuşmasız) | %90 (10°C ile 35°C) |
| %75 (35°C ile 45°C) | |
| Şok ve Titreşim | Rastgele, 2 g, 5 Hz-500 Hz (Sınıf 2); kablolama şeması adaptörü takılı ve takılı değilken 1 m düşme testi |
| Güvenlik | IEC 61010-1 3. Sürüm |
| Yükseklik | Çalışma: 4.000 m Depolama: 12.000 m |
| EMC | IEC 61326-1 |
| Genel Özellikler | |
| Test Konnektörü | Ekranlı 8 pinli modüler jak; 8 pinli modüler (RJ45) ve 4 pinli modüler (RJ11) fişleri kabul eder. |
| Güç | Batarya Tipi: 2 AA (NEDA 15A, IEC LR6) alkalin batarya |
| Batarya Ömrü: tipik kullanımda 20 saat | |
| Diğer Uyumlu Batarya Tipleri: 2 AA foto lityum, NiMH, NiCd | |
| Boyut ve Ağırlık | 7,6 cm x 16,3 cm x 3,6 cm - 247 g |
| Ekran | Arka aydınlatmalı tek renkli LCD |
| Test Modları | |
| Kablo Testi | Uzunluğu ölçer, kablolama şemasını doğrular, uzak ID konumlandırıcılarını tanımlar, Ethernet portlarını algılar. MicroScanner PoE ayrıca kablonun direnci 12,5 Ω'dan fazla olduğunda HIGH Ω gösterir. Sonuçları tek bir cihazda görüntüler. |
| Ton | IntelliTone ve normal analog tonlama sinyalleri üretir. |
| PoE | 802.3af, at ve bt cihazlarının varlığını talep eder ve algılar. |
| Performans Özellikleri | |
| Test Edilen Kablo Çeşitleri | Bükümlü çift: UTP, FTP, SSTP |
| Uzunluk Testi | Aralık: 460 m |
| Çözünürlük: 0,3 m | |
| Tipik Doğruluk: ± %4 veya 0,6 m (hangisi daha büyükse). NVP belirsizliği ek bir hatadır. | |
| Kalibrasyon: Bilinen kablo uzunluğu ile gerçek NVP değerini belirleyebilir. | |
| Kablo Hata Tespiti Testi | Tekli kablo arızalarını, kısa devreleri, yanlış kablolamaları, ayrık çiftleri ve yedi adede kadar uzak uç adaptör kimliğini tespit eder. Kablolama şeması, arızaların yaklaşık konumunu görsel olarak belirtmek için orantılı uzunlukta çizilir. |
| Ethernet Portu Algılama | 10 Mb/sn, 100 Mb/sn, 1 Gb/sn, 2,5 Gb/sn, 5 Gb/sn ve 10 Gb/sn hızlarındaki 802.3 Ethernet portlarının ilan edilen hızını algılar. |
| Ton Üreteci | Fluke Networks dijital IntelliTone™ probu ile tonlamayı ve kablo haritalamayı destekler. Tipik analog problarla uyumlu dört ton üretir. SmartTone™ özelliği, IntelliTone veya analog bir prob kullanılırken kablo demetlerindeki kabloların kesin olarak tanımlanmasını sağlar. |
