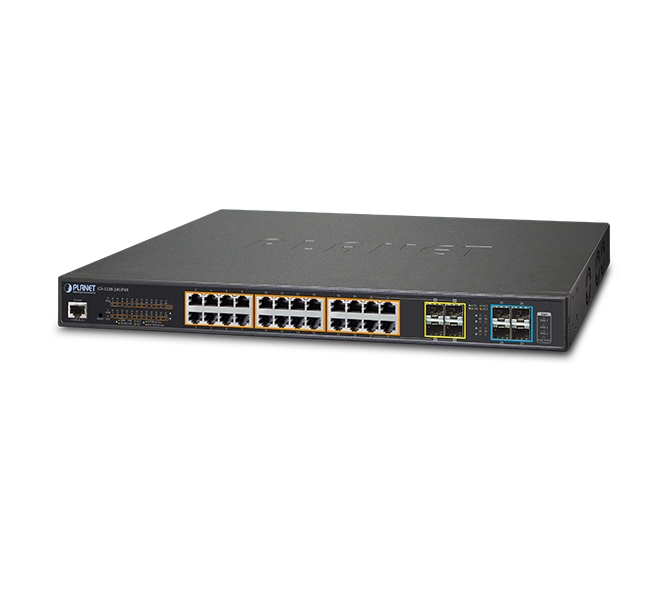

Stok Kodu: GS-5220-24UP4X(R) / GS-5220-24UPL4X(R)
| Donanım Özellikleri | |
|---|---|
| Donanım Sürümü | 2 |
| Bakır Portlar | 24 adet 10/100/1000BASE-T RJ45 otomatik MDI/MDI-X port |
| SFP / mini-GBIC Yuvaları | 4 adet 100/1000BASE-X SFP arayüzü, Port-21 ile Port-24 ile paylaşımlı 100BASE-FX SFP modülü ile uyumlu |
| SFP+ Yuvaları | 4 adet 10GBASE-SR/LR SFP+ arayüzü (Port-25 ile Port-28) 1000BASE-SX/LX/BX SFP modülü ile uyumlu |
| Konsol | 1 adet RS232'den RJ45'e seri port (115200, 8, N, 1) |
| Anahtarlama Mimarisi | Sakla-ve-İlet (Store-and-Forward) |
| Anahtarlama Kapasitesi | 128Gbps / bloklamasız (non-blocking) |
| İşlem Kapasitesi (Throughput) | 95.23Mpps@64Bayt |
| Adres Tablosu | 16K kayıt, otomatik kaynak adres öğrenme ve eskitme |
| Paylaşımlı Veri Tamponu | 32M bit |
| Akış Kontrolü | Tam çift yönlü için IEEE 802.3x pause çerçevesi Yarım çift yönlü için geri basınç (back pressure) |
| Jumbo Çerçeve | 10K bayt |
| Sıfırlama Düğmesi | < 5 sn: Sistem yeniden başlatma > 5 sn: Fabrika ayarları |
| Boyutlar (G × D × Y) | 440 × 300 × 44.5 mm, 1U yükseklik |
| Ağırlık | GS-5220-24UP4X: 4551g GS-5220-24UP4XR: 4588g GS-5220-24UPL4X: 5082g GS-5220-24UPL4XR: 5119g |
| Güç Tüketimi | GS-5220-24UP4X: Maks. 446.6 watt / 1522.9 BTU GS-5220-24UP4XR: AC: Maks. 446.6 watt / 1522.9 BTU DC: Maks. 33.9 watt / 115.5 BTU GS-5220-24UPL4X: Maks. 659.9 watt / 2249.2 BTU GS-5220-24UPL4XR: AC: Maks. 659.9 watt / 2249.2 BTU DC: Maks. 35.1 watt / 119.7 BTU |
| Besleme Gerilimi – AC | GS-5220-24UP4X(R): AC 100~240V, 50/60Hz, 7A GS-5220-24UPL4X(R): AC 100~240V, 50/60Hz, 10A |
| Besleme Gerilimi – DC | GS-5220-24UP4XR: DC 36~60V, 2A GS-5220-24UPL4XR: DC 36~60V, 2A |
| ESD Koruması | 6KV DC |
| Fan | 3 akıllı fan |
| LED Göstergeler | Sistem: SYS (Yeşil) AC/PWR (Yeşil) DC (Yeşil) (yalnızca GS-5220-24UP(L)4XR) Ring (Yeşil) Fan1/2/3 Uyarı (Kırmızı) PoE PWR Uyarı (Kırmızı) PoE Ethernet Arayüzleri (Port-1 ile Port-24): bt PoE (Yeşil), af/at PoE (Turuncu) Ethernet Arayüzleri (Port-1 ile Port-24): 1000 LNK/ACT (Yeşil), 10/100 LNK/ACT (Turuncu) 100/1000Mbps SFP Combo Arayüzleri (Port-21 ile Port-24): 1000 (Yeşil), 100 (Turuncu) 1/10G SFP+ Arayüzleri (Port-25 ile Port-28): 1G (Yeşil), 10G (Turuncu) |
| Ethernet Üzerinden Güç (PoE) | |
|---|---|
| PoE Standardı | IEEE 802.3bt PoE++ PSE Type-4 IEEE 802.3af/802.3at PoE PSE ile geriye dönük uyumlu |
| PoE Güç Besleme Türü | 802.3bt PoE++ / UPoE / End-span / Mid-span / Force |
| PoE Güç Çıkışı | Port başına 52~54V DC - 802.3bt Type-4 modu, Port-1 ile Port-8: maksimum 90 watt - 802.3bt Type-3 modu, Port-9 ile Port-24: maksimum 60 watt - UPoE modu, Port-1 ile Port-8: maksimum 95 watt - UPoE modu, Port-9 ile Port-24: maksimum 72 watt - End-span modu: maksimum 36 watt - Mid-span modu: maksimum 36 watt - Force modu: maksimum 60 watt |
| Güç Pin Ataması | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
| PoE Güç Bütçesi | GS-5220-24UP4X(R): 400 watt (maks.) GS-5220-24UPL4X(R): 600 watt (maks.) |
| PoE Kapasitesi PD @ 15 watt | GS-5220-24UP4X(R): 24 adet GS-5220-24UPL4X(R): 24 adet |
| PoE Kapasitesi PD @ 30 watt | GS-5220-24UP4X(R): 13 adet GS-5220-24UPL4X(R): 20 adet |
| PoE Kapasitesi PD @ 60 watt | GS-5220-24UP4X(R): 6 adet GS-5220-24UPL4X(R): 10 adet |
| Layer-2 Yönetim İşlevleri | |
|---|---|
| Port Yapılandırma | Port devre dışı/etkin Otomatik anlaşma 10/100/1000Mbps tam ve yarım çift yönlü mod seçimi Akış kontrolü devre dışı/etkin |
| Port Durumu | Her portun hız ve çift yönlü modunu, bağlantı durumunu, akış kontrolü durumunu, otomatik anlaşma durumunu ve trunk durumunu gösterir |
| Port Yansıtma | TX/RX/Her ikisi Çoktan-1'e izleme |
| VLAN | 802.1Q etiket tabanlı VLAN Q-in-Q tünelleme Private VLAN Edge (PVE) MAC tabanlı VLAN Protokol tabanlı VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP 4095 VLAN ID içinden en fazla 255 VLAN grubu |
| Bağlantı Toplama (Link Aggregation) | IEEE 802.3ad LACP / statik trunk Trunk başına 8 port ile 14 grup |
| Yayılan Ağaç Protokolü (Spanning Tree) | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
| QoS | Trafik sınıflandırma tabanlı, kesin öncelik (strict priority) ve WRR Anahtarlama için 8 seviyeli öncelik: - Port numarası - 802.1p önceliği - 802.1Q VLAN etiketi - IP paketindeki DSCP/ToS alanı |
| IGMP Snooping | IPv4 IGMP (v1/v2/v3) snooping, en fazla 255 multicast grubu IGMP querier modu desteği |
| MLD Snooping | IPv6 MLD (v1/v2) snooping, en fazla 255 multicast grubu MLD querier modu desteği |
| Erişim Kontrol Listesi (ACL) | IP tabanlı ACL / MAC tabanlı ACL En fazla 256 kayıt |
| Bant Genişliği Kontrolü | Port başına bant genişliği kontrolü Giriş (Ingress): 100Kbps~1000Mbps Çıkış (Egress): 100Kbps~1000Mbps |
| Layer-3 İşlevleri | |
|---|---|
| IP Arayüzleri | En fazla 128 VLAN arayüzü |
| Yönlendirme Tablosu | En fazla 128 yönlendirme kaydı |
| Yönlendirme Protokolleri | IPv4 OSPFv2 IPv4 donanımsal statik yönlendirme IPv6 donanımsal statik yönlendirme |
| Yönetim | |
|---|---|
| Temel Yönetim Arayüzleri | Konsol; Telnet; Web tarayıcısı; SNMP v1, v2c |
| Güvenli Yönetim Arayüzleri | SSHv2, TLSv1.2, SNMP v3 |
| Sistem Yönetimi | Ethernet ağı üzerinden HTTP protokolü ile ürün yazılımı güncelleme HTTP üzerinden yapılandırma yükleme/indirme Uzak Syslog Sistem günlüğü LLDP protokolü NTP PLANET Smart Discovery Utility |
| SNMP MIB'leri | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Grup 1, 2, 3 ve 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Standart Uyumluluğu | |
|---|---|
| Yönetmelik Uyumluluğu | FCC Part 15 Class A, CE |
| Standart Uyumluluğu | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 ITU-T G.8032 ERPS Ring |
| Çevre Koşulları | |
|---|---|
| Çalışma | Sıcaklık: 0 ~ 50°C Bağıl Nem: %5 ~ %95 (yoğuşmasız) |
| Depolama | Sıcaklık: -10 ~ 70°C Bağıl Nem: %5 ~ %95 (yoğuşmasız) |
