Name: IP30 Endüstriyel RS232/RS-422/RS485'ten 100Base-FX Fiber Optik (SFP) Dönüştürücü
Brand: Planet
SKU: ICS-2105A

Seri cihazı fiber optik hat üzerinden ağa taşır

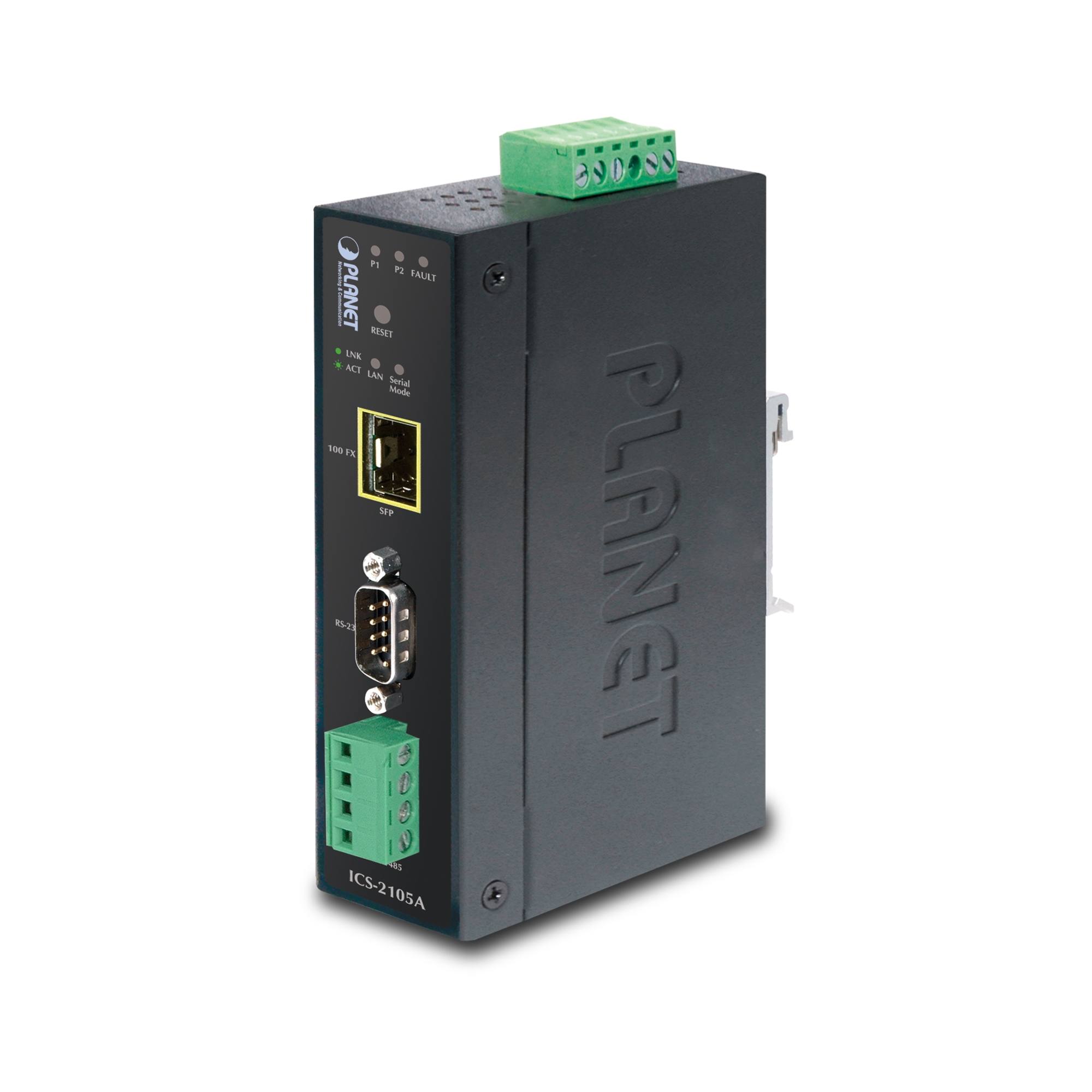

Endüstriyel panolar için bir fiber dönüştürücü; RS-232 portunu DB9 konnektörden, RS-422 ve RS-485 hattını terminal bloğundan alır. LC arayüzlü SFP yuvası tek modlu ve çok modlu fiberi kabul eder ve hattı 2 km ile 120 km arasında uzatır. IP30 metal kasa DIN-ray üzerine oturur.

RS-232 / RS-422 / RS-485Seri arayüz

300 bps – 921600 bpsBaud hızı

100Base-FX SFP / LCFiber arayüz

2 km – 120 kmFiber mesafesi

IP30Koruma sınıfı

-10 ~ 60 °CÇalışma sıcaklığı

Öne çıkan özellikler

1SFP yuvası

Fiber arayüz

LC konnektörlü tek modlu ve çok modlu modülleri kabul eder.

120km

Uzun fiber hat

Tek modlu fiberde seri cihazı uzak sahaya taşır.

12~48V DC

Yedekli besleme

Bir güç girişi devre dışı kaldığında ikinciden çalışmayı sürdürür.

-10 ~ 60°C

Endüstriyel sıcaklık aralığı

Saha panolarında ve üretim ortamında görev yapar.

428g

Ray montajı

135 × 97 × 32 mm gövde DIN-ray kiti ve duvar kulağıyla panoya girer.

GÜNLÜK KULLANIM

Web üzerinden yönetimTarayıcıdan yapılandırma sayfasını açar; PLANET Smart Discovery Utility cihazı ağda bulur.

Arıza alarmıGüç kesintisinde röle çıkışını tetikler ve ekibi uyarır.

Çalışma modlarıTCP Server, TCP Client, UDP Client, Virtual COM ve Telnet Server modlarını çalıştırır.

Kullanım alanıGeçiş kontrol sistemleri·PLC ve süreç kontrolü·Trafik kontrol dolapları·Uzaktan izleme merkezleri

Seri Port
Arayüz	RS-232 x 1 RS-422 / RS-485 x 1
Konnektör	RS-232 için DB9 RS-422 / RS-485 için terminal bloğu
Baud Hızı (Veri Hızı)	300bps – 921600bps
Veri Biti	5, 6, 7, 8
Eşlik (Parity) Tipi	1, 1.5/2
Dur Biti (Stop Bit)	Tek, Çift, Yok, Boşluk, Mark
Akış Kontrolü	Donanım, Yok
Sinyaller	RS-232: DCD, RxD, TxD, GND, RI RS-422: Tx+, Tx-, Rx+, Rx- RS-485: Data A (+), Data B (-)
Hızlı Ethernet Portu
Konnektör	LC (SFP)
Mod	Çok Modlu / Tek Modlu (SFP modülüne göre değişir)
Mesafe	2km – 120km (SFP modülüne göre değişir)
Optik Dalga Boyu	SFP modülüne göre değişir
Kablo	50 veya 62.5/125µm çok modlu fiber kablo 9/125µm tek modlu fiber kablo
Donanım
LED Göstergeler	Sistem: Güç 1, Güç 2, Hata TP veya Fiber Port: Bağlantı / Aktif Seri Port: Seri port modu, RS-232, RS-422 veya RS-485
Yönetim	Web Yönetimi PLANET Smart Discovery Yardımcı Programı
Sanal COM Yardımcı Programının Desteklediği Platformlar	Yalnızca Windows tabanlı: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (en güncel WinPcap sürümü kurulmalıdır) Windows Server 2012 (en güncel WinPcap sürümü kurulmalıdır) Windows 10
Çalışma Modu	TCP Sunucusu TCP İstemcisi UDP İstemcisi Sanal COM Telnet Sunucusu Eşli Bağlantı – Uzak (Slave) Eşli Bağlantı – Yerel (Master)
Boyutlar (G x D x Y)	135 x 97 x 32 mm
Ağırlık	428g
Güç Kaynağı	12~48V DC, ters polarite koruma fonksiyonlu yedekli güç
Güç Tüketimi	Bekleme 12VDC: 0.34A (4.08W) 24VDC: 0.16A (3.84W) 48VDC: 0.09A (4.32W) Tam Yük 12VDC: 0.48A (5.76W) 24VDC: 0.23A (5.52W) 48VDC: 0.13A (6.24W)
Kurulum	DIN-ray kiti ve duvara montaj kulağı
Alarm	Güç kesintisi için bir röle çıkışı sağlar Alarm rölesi akım taşıma kapasitesi: 1A @ DC 24V
Kasa	IP30 metal kasa
Çevre Koşulları	Çalışma Sıcaklığı: -10~60 °C Depolama Sıcaklığı: -20~75 °C Çalışma Nemi: %10~90 BN Depolama Nemi: %5~90 BN
Emisyonlar	FCC Sınıf A, CE Belgelendirme Sınıf A
Standartlar	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX / 100Base-FX EIA/TIA RS-232/422/485
Yönetmelik Onayı	RoHS
Kararlılık Testi	IEC60068-2-32 (Serbest Düşüş) IEC60068-2-27 (Şok) IEC60068-2-6 (Titreşim)

Seri Port

Arayüz

RS-232 x 1
RS-422 / RS-485 x 1

Konnektör

RS-232 için DB9
RS-422 / RS-485 için terminal bloğu

Baud Hızı (Veri Hızı)

300bps – 921600bps

Veri Biti

5, 6, 7, 8

Eşlik (Parity) Tipi

1, 1.5/2

Dur Biti (Stop Bit)

Tek, Çift, Yok, Boşluk, Mark

Akış Kontrolü

Donanım, Yok

Sinyaller

RS-232: DCD, RxD, TxD, GND, RI
RS-422: Tx+, Tx-, Rx+, Rx-
RS-485: Data A (+), Data B (-)

Hızlı Ethernet Portu

Konnektör

LC (SFP)

Mod

Çok Modlu / Tek Modlu (SFP modülüne göre değişir)

Mesafe

2km – 120km (SFP modülüne göre değişir)

Optik Dalga Boyu

SFP modülüne göre değişir

Kablo

50 veya 62.5/125µm çok modlu fiber kablo
9/125µm tek modlu fiber kablo

Donanım

LED Göstergeler

Sistem: Güç 1, Güç 2, Hata
TP veya Fiber Port: Bağlantı / Aktif
Seri Port: Seri port modu, RS-232, RS-422 veya RS-485

Yönetim

Web Yönetimi
PLANET Smart Discovery Yardımcı Programı

Sanal COM Yardımcı Programının Desteklediği Platformlar

Yalnızca Windows tabanlı:
Windows XP
Windows Server 2003
Windows 7
Windows Server 2008
Windows 8 (en güncel WinPcap sürümü kurulmalıdır)
Windows Server 2012 (en güncel WinPcap sürümü kurulmalıdır)
Windows 10

Çalışma Modu

TCP Sunucusu
TCP İstemcisi
UDP İstemcisi
Sanal COM
Telnet Sunucusu
Eşli Bağlantı – Uzak (Slave)
Eşli Bağlantı – Yerel (Master)

Boyutlar (G x D x Y)

135 x 97 x 32 mm

Ağırlık

428g

Güç Kaynağı

12~48V DC, ters polarite koruma fonksiyonlu yedekli güç

Güç Tüketimi

Bekleme
12VDC: 0.34A (4.08W)
24VDC: 0.16A (3.84W)
48VDC: 0.09A (4.32W)

Tam Yük
12VDC: 0.48A (5.76W)
24VDC: 0.23A (5.52W)
48VDC: 0.13A (6.24W)

Kurulum

DIN-ray kiti ve duvara montaj kulağı

Alarm

Güç kesintisi için bir röle çıkışı sağlar
Alarm rölesi akım taşıma kapasitesi: 1A @ DC 24V

Kasa

IP30 metal kasa

Çevre Koşulları

Çalışma Sıcaklığı: -10~60 °C
Depolama Sıcaklığı: -20~75 °C
Çalışma Nemi: %10~90 BN
Depolama Nemi: %5~90 BN

Emisyonlar

FCC Sınıf A, CE Belgelendirme Sınıf A

Standartlar

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX / 100Base-FX
EIA/TIA RS-232/422/485

Yönetmelik Onayı

RoHS

Kararlılık Testi

IEC60068-2-32 (Serbest Düşüş)
IEC60068-2-27 (Şok)
IEC60068-2-6 (Titreşim)

IP30 Endüstriyel RS232/RS-422/RS485'ten 100Base-FX Fiber Optik (SFP) Dönüştürücü

Kullanım Kılavuzu

ICS-2105A
