On altı HDMI kaynağını on altı ekrana eş zamanlı yönlendirir.

On altı HDMI girişini on altı HDMI çıkışına bağımsız veya eş zamanlı yönlendiren 2U profesyonel bir matris switch. Modüler kartlı donanım mimarisi işletim sistemi barındırmaz, kanal geçişini hızlı tamamlar.

16x16Matris yapısı

4K x 2K / 30 HzÇözünürlük

2UKasa yüksekliği

30 WGüç tüketimi

RS232Kontrol portu

Öne çıkan özellikler

16x16giriş/çıkış

On altı kaynak, on altı ekran

On altı HDMI kaynağını on altı ekrana bağımsız yönlendirir.

36bit

Gerçek renk

36 bit gerçek renk teknolojisini ve sinyal yeniden zamanlamayı destekler.

12.75Gbant genişliği

Eş zamanlı anahtarlama

Yerleşik çip tüm sinyalleri aynı anda değiştirir.

20/25m

Kablo mesafesi

HDMI 1.4 kabloyla girişte 20 m, çıkışta 25 m mesafeye kadar çalışır.

2Ukasa

Rafa montaj

2U yüksekliğindeki gövde standart raf dolabına girer.

EDIDyönetimi

Ekran uyumu

EDID yeniden yazma ve uyarlama işlevleri farklı ekranlarla uyumu artırır.

GÜNLÜK KULLANIM

Kesintisiz çalışmaKartlar çalışır durumda değişir, sistem işletim sistemi barındırmaz ve hızlı yanıt verir.

Sahne kaydıSık kullanılan kanal düzenlerini kaydeder ve tek adımda geri çağırır.

Panelden yönetimGeniş LCD ekran giriş ve çıkış kanallarının durumunu gösterir.

Kullanım alanlarıRadyo ve televizyon yayıncılığı·Multimedya konferans salonları·Geniş ekran görüntü projeleri·Televizyon eğitimi·Komuta ve kontrol merkezleri

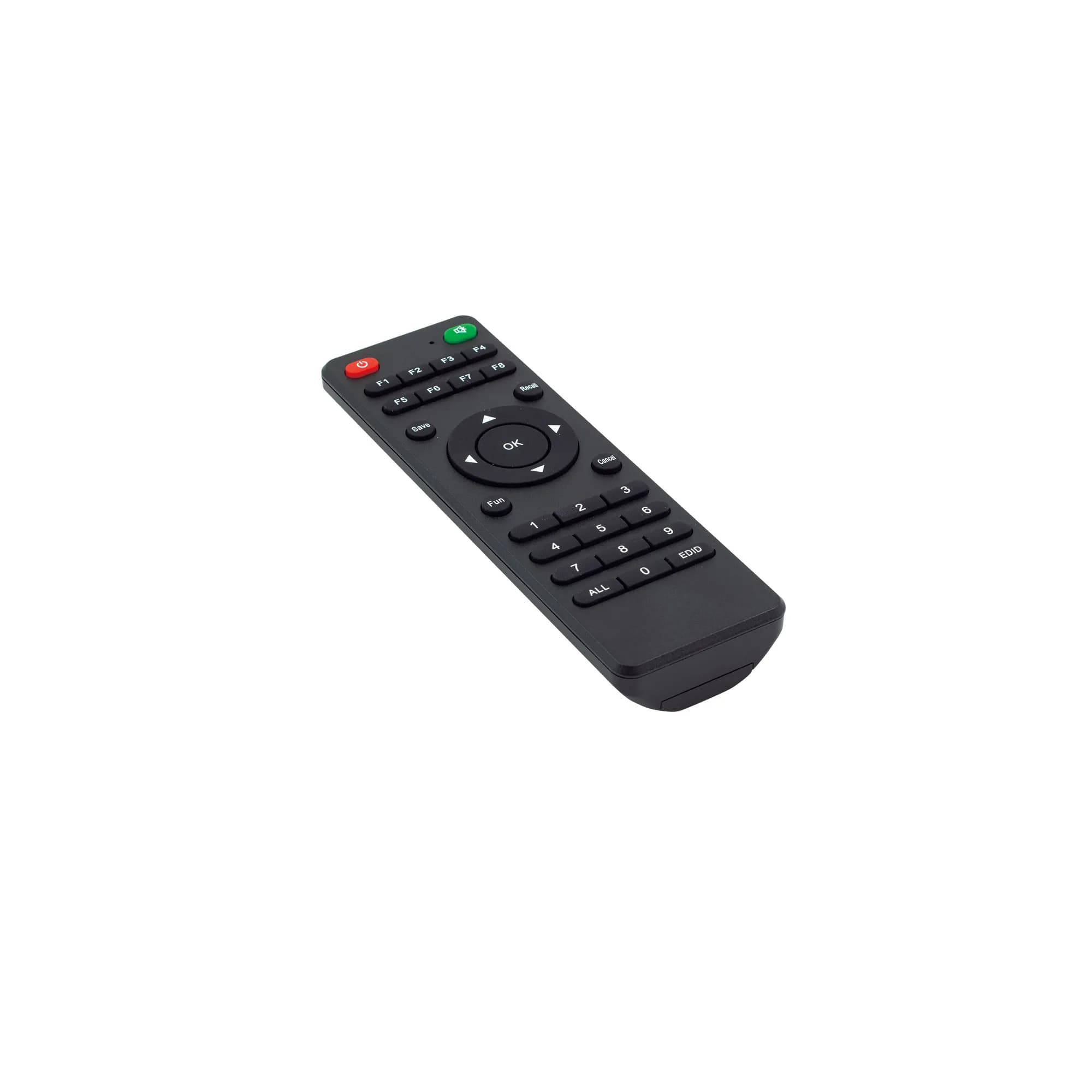

WEB ve APP kontrolü isteğe bağlı yapılandırmadır; kızılötesi uzaktan kumanda isteğe bağlı aksesuardır.

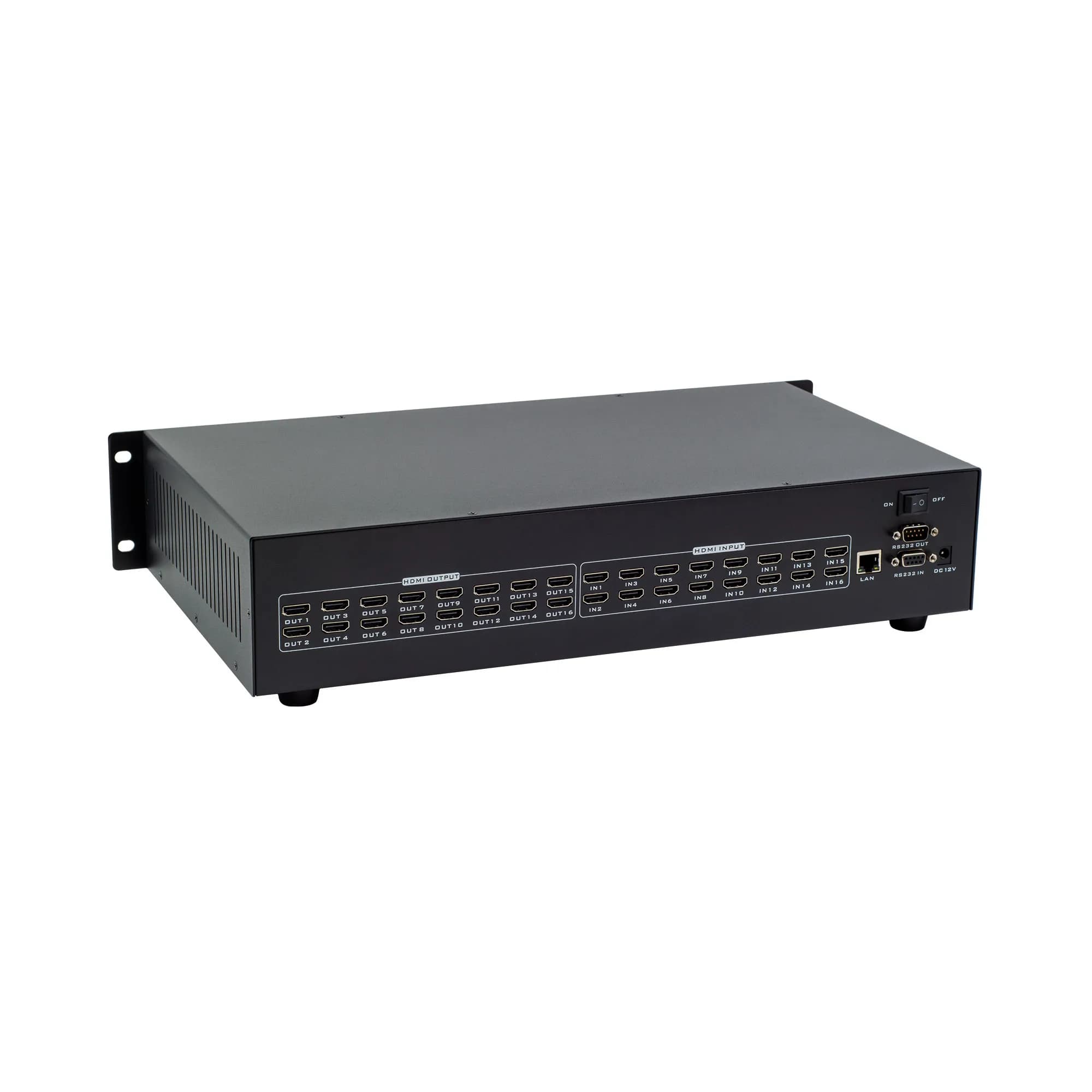

Ultra HD 4K Matrix Switch 16x16

Giriş Portu

16x HDMI

Çıkış Portu

16x HDMI

Cihaz Yüksekliği

Çözünürlük

480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz, 1080P 3D@60Hz, 4K*2K@30Hz

Kontrol Portu

1xRS232 Giriş, 1xRS232 Çıkış

Protokol Standardı

4K 30Hz desteği, EDID yönetimini ve yeniden yazmayı destekler, HDCP analizini destekler

Renk Alanı

RGB444, YUV444, YUV422 renk alanı, x,v,Color genişletilmiş renk gamı standardı

Elektrostatik Koruma

İnsan vücudu modeli: ±8kv (hava yoluyla) ±4kv (temas yoluyla)

Anahtarlama Kontrolü

Normal yapılandırma: panel anahtarı, uzaktan kumanda anahtarı; İsteğe bağlı yapılandırma: WEB kontrolü, APP kontrolü

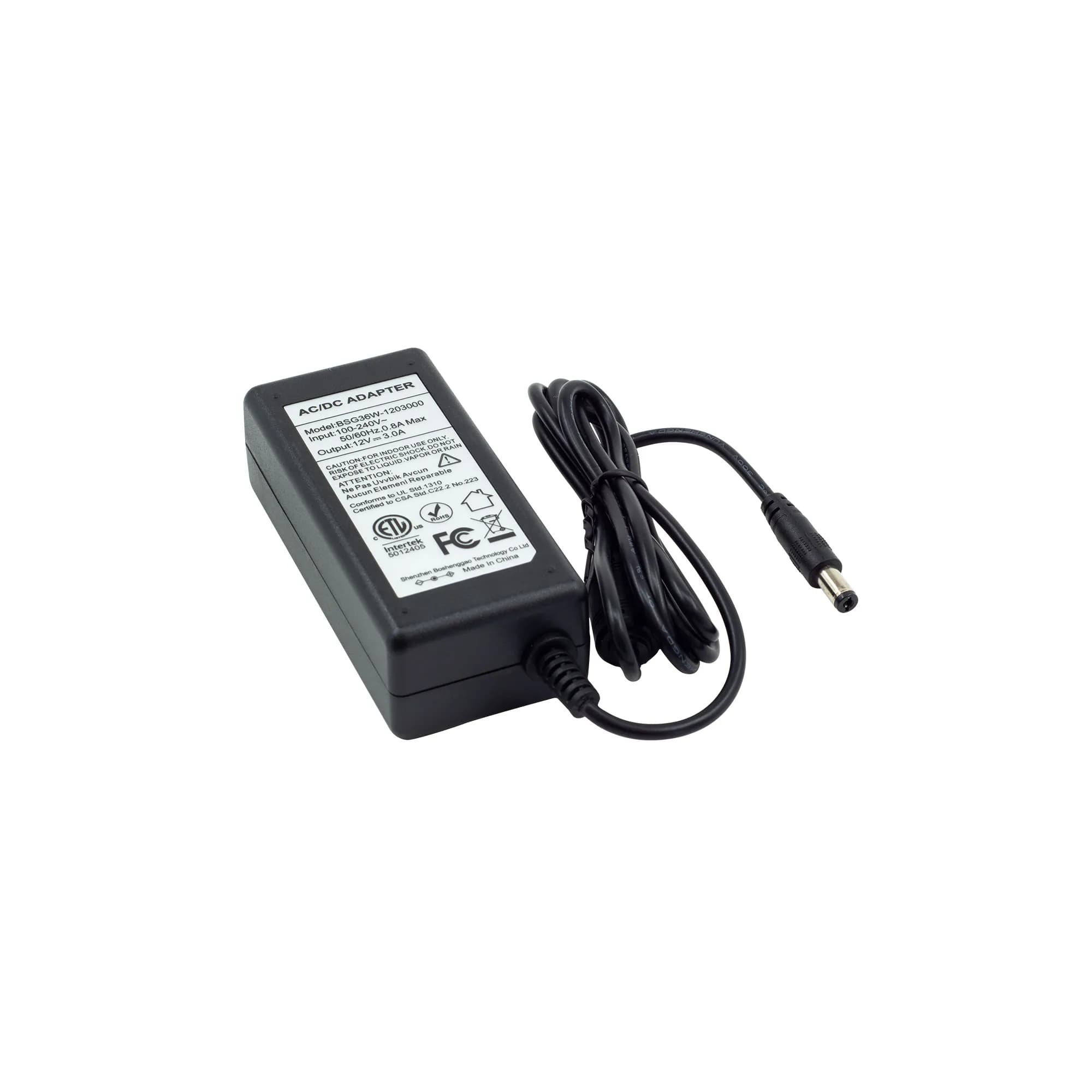

Güç Kaynağı

AC:110V-240V 50/60Hz DC:12V

Güç Tüketimi

30W

Boyutlar

435 x 245 x 45mm (kulak çıkıntısı hariç)

Çalışma Sıcaklığı

0°C--40°C / 32°C--104°C

Depolama Sıcaklığı

-20°C--60°C / -4°C--140°C
