| Genel Özellikler |
|---|

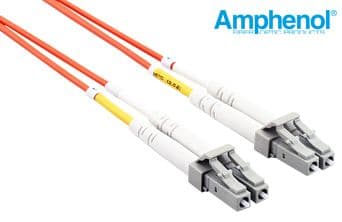

| Ürün Tipi | Fiber Optik Patch Kablo (Patchcord) |
| Konnektör (A Tarafı) | LC Duplex, Multimode (M/M) |
| Konnektör (B Tarafı) | LC Duplex, Multimode (M/M) |
| Kablo | Zipcord, Multimode (M/M), 62.5/125, 2.0 mm, PVC, Turuncu |
| Ekleme Kaybı (Insertion Loss) | ≤ 0.3 dB |
| Ayrım (Fan-out) Bacak Uzunluğu | 2 × 150 ±10 mm |
| Bağlantı Tablosu |
|---|
| Fiber Eşleşmesi | | Fiber No | A Tarafı | B Tarafı |
|---|
| 1 | A | B | | 2 | B | A |
|
| Kablo Özellikleri |
|---|
| Fiber Sayısı | 2 |
| Fiber Tipi | Corning 62.5/125 veya eşdeğeri |
| Çekirdek (Core) Çapı | 62.5 ±0.7 µm |
| Kılıf (Cladding) Çapı | 125 ±1 µm |
| Birincil Kaplama Çapı | 245 ±10 µm |
| Birincil Kaplama Malzemesi | Akrilat |
| Tampon (Buffer) Çapı | 900 µm ±50 µm |
| Tampon Malzemesi | Riser sınıfı malzeme veya üstü |
| Tampon Rengi | Beyaz ve Sarı, EIA/TIA 598'e göre |
| Alt Birim Başına Fiber Sayısı | 1 |
| Dış Kılıf Ölçüsü | (2.0 mm +0/-0.2 mm) × (3.7 mm – 4.1 mm) |
| Dış Kılıf Malzemesi | PVC |
| Dış Kılıf Rengi | Turuncu, EIA/TIA 598'e göre |
| Yanmazlık Sınıfı | Riser (OFNR), UL-1666'ya göre |
| Kablo Yapısı | Sıkı tamponlu (Tight Buffered) |
| Mukavemet Elemanı Malzemesi | Aramid iplik |
| Fiber Dayanım (Proof) Gerilimi | ≥ 100 kpsi |
| Çekme Yükü | 100 N (çalışma) / 200 N (montaj) |
| Tampon Soyulabilirliği | GR-409'a göre |
| Kılıf Çekmesi (Shrinkage) | GR-20'ye göre |
| Zayıflama (Attenuation) | ≤ 3.5 dB/km @850 nm; ≤ 1.5 dB/km @1300 nm |
| OFL Bant Genişliği | 200 MHz·km @850 nm; 500 MHz·km @1300 nm |
| Sayısal Açıklık (NA) | 0.275 ±0.015 |
| Çekirdek/Kılıf Eş Merkezliliği | ≤ 3.0 µm |
| Kesim (Cutoff) Dalga Boyu | Yok |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Montaj Sıcaklığı | -40°C ~ +85°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| Darbe Dayanımı | ≤ 0.74 N.m |
| Ezilme Dayanımı | ≤ 3.5 N/mm |
| Minimum Bükülme Yarıçapı | Montaj: 20 × dış çap (O.D.); Uzun süreli: 10 × dış çap (O.D.) |
| RoHS Uyumluluğu | Evet |
