| Genel |
|---|

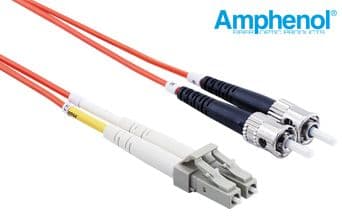

| Ürün Tipi | Fiber optik patch kablo (duplex zipcord) |
| Parça Numarası | ED487-2J001M-97 |
| Fiber Modu | Multi Mode (M/M), 50/125 |
| Kablo Boyu | 1 m (parça numarasındaki 001M uzunluk kodu) |
| Konnektörler ve Montaj |
|---|
| A Ucu Konnektörü | LC Duplex, Multi Mode |
| B Ucu Konnektörü | ST, Multi Mode (2 adet) |
| Ayrım (Breakout) Bacak Boyu | 2 × 150 ±10 mm (her iki uçta) |
| Isı Büzüşmeli Boru | 2 nokta |
| Isı Büzüşmeli Kroşe | Sarı ve beyaz (A ucu) |
| Etiketleme (ID) | 4 nokta |
| Fiber Bağlantı Şeması |
| Fiber No | A Ucu | B Ucu |
|---|
| 1 | A | B |
| 2 | B | A |
|
| Kablo Özellikleri |
|---|
| Fiber Sayısı | 2 |
| Fiber Tipi | Corning 50/125 veya eşdeğeri |
| Göbek (Core) Çapı | 50 ±0.7 µm |
| Kılıf (Cladding) Çapı | 125 ±1 µm |
| Birincil Kaplama Çapı | 245 ±10 µm |
| Birincil Kaplama Malzemesi | Akrilat |
| Tampon (Buffer) Çapı | 900 µm ±50 µm |
| Tampon Malzemesi | Riser sınıfı malzeme veya daha iyisi |
| Tampon Rengi | Beyaz ve sarı, EIA/TIA 598'e göre |
| Alt Birim Başına Fiber Sayısı | 1 |
| Dış Kılıf Ölçüsü | (2.0 mm +0/−0.2 mm) × (3.7 mm – 4.1 mm) |
| Dış Kılıf Malzemesi | PVC |
| Dış Kılıf Rengi | Turuncu, EIA/TIA 598'e göre |
| Yanmazlık Sınıfı | Riser (OFNR), UL-1666'ya göre |
| Kablo Yapısı | Sıkı tamponlu (tight buffered) |
| Mukavemet Elemanı Malzemesi | Aramid iplik |
| Fiber Kopma Dayanımı | ≥100 kpsi |
| Çekme Yükü | 100 N çalışma / 200 N montaj |
| Tampon Soyulabilirliği | GR-409'a göre |
| Kılıf Çekmesi | GR-20'ye göre |
| Optik Performans |
|---|
| Ekleme Kaybı | ≤ 0.3 dB |
| Zayıflama | ≤3.5 dB/km @850 nm, ≤1.5 dB/km @1300 nm |
| OFL Bant Genişliği | ≥500 MHz.km @850 nm, ≥500 MHz.km @1300 nm |
| Sayısal Açıklık (NA) | 0.200 ±0.015 |
| Göbek/Kılıf Eş Merkezliliği | ≤3.0 µm |
| Kesme Dalga Boyu | Yok (N/A) |
| Çevresel ve Mekanik |
|---|
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Montaj Sıcaklığı | -40°C ~ +85°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| Darbe Dayanımı | ≤0.74 N.m |
| Ezilme Dayanımı | ≤3.5 N/mm |
| Minimum Bükülme Yarıçapı | Montaj = 20 × dış çap (O.D.), uzun süreli = 10 × dış çap (O.D.) |
| Uyumluluk |
|---|
| RoHS Uyumluluğu | Evet |
