Ethernet üzerinden 6 röle çıkışını ve 6 dijital girişi yönetir.

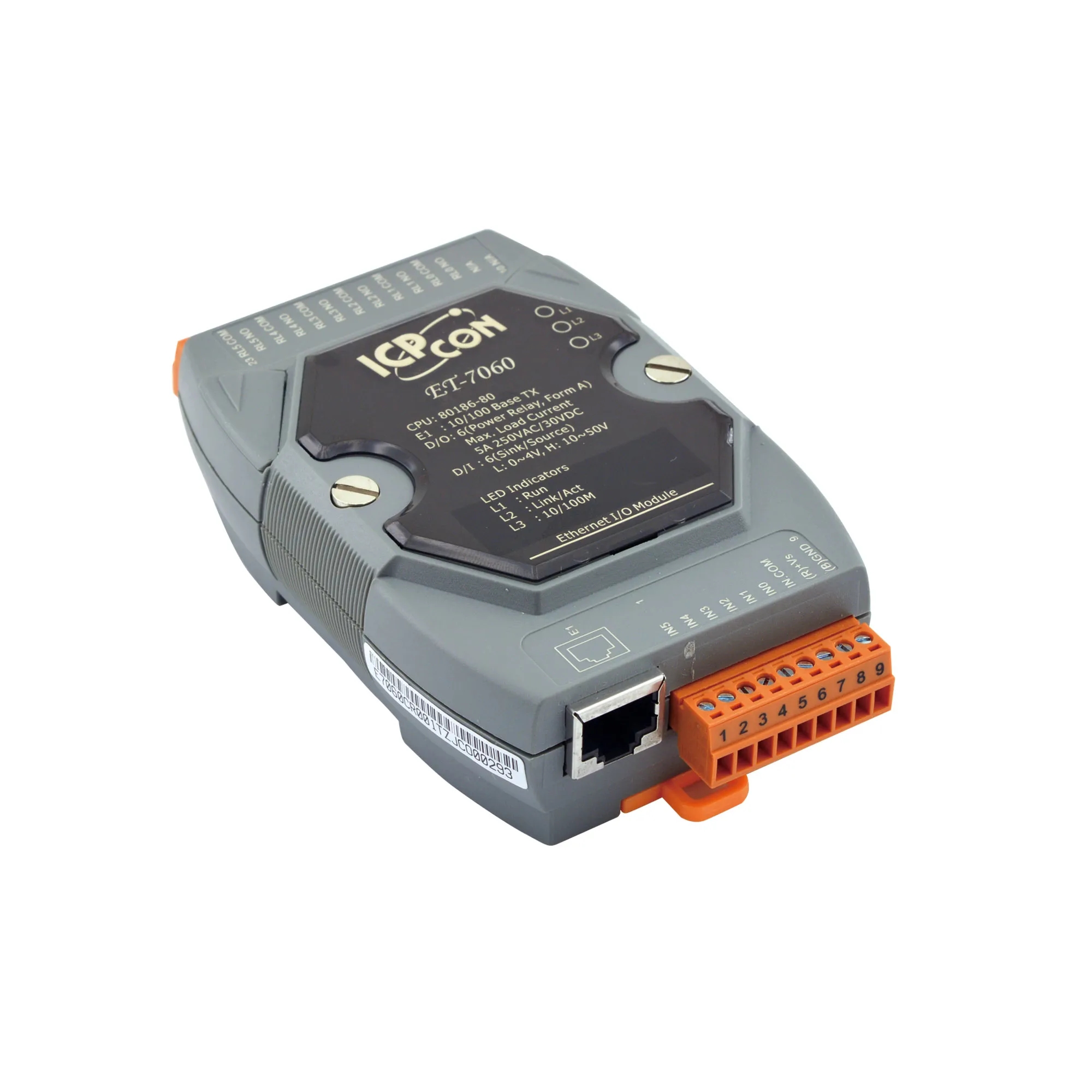

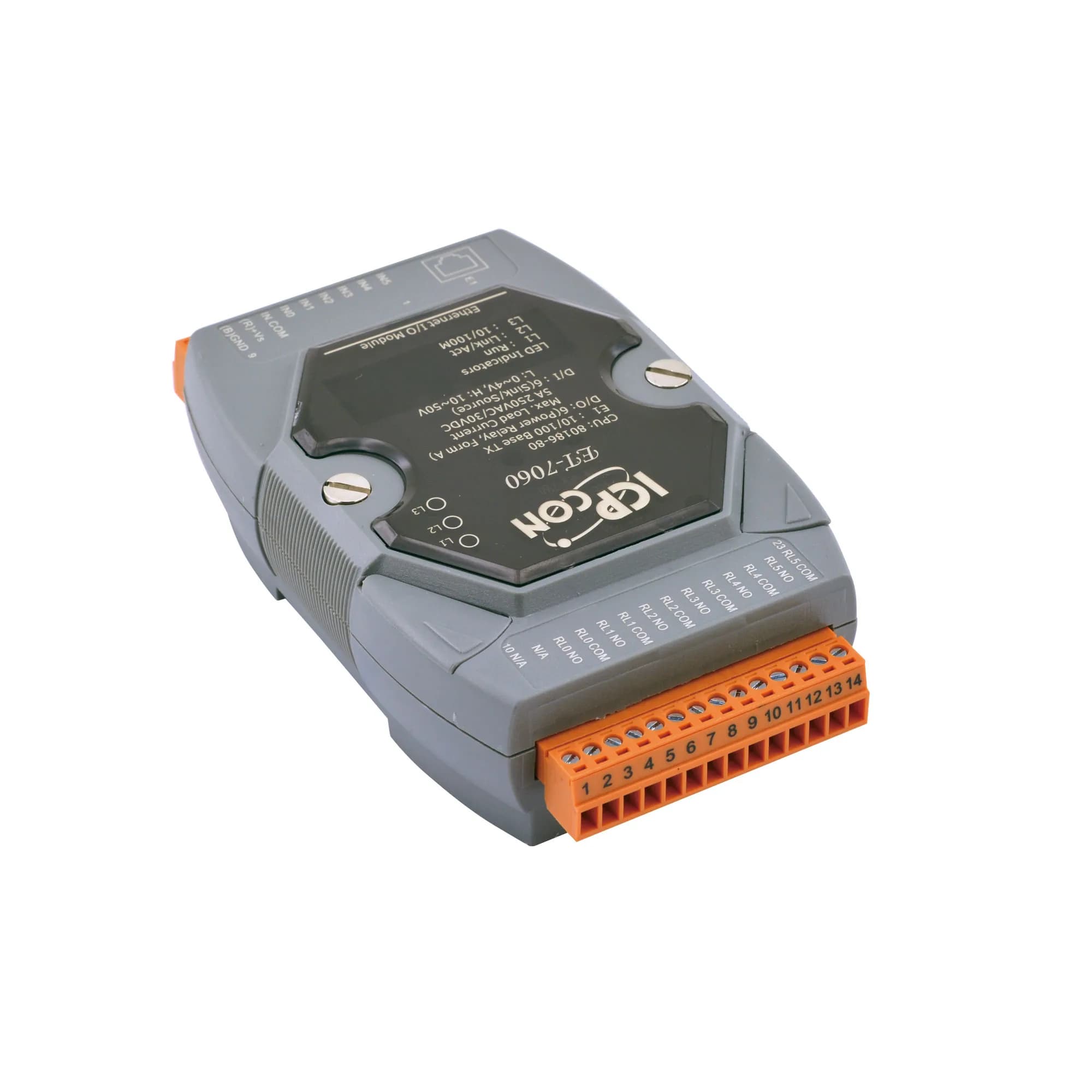

6 kanal A tipi elektromanyetik röle ve 6 kanal ıslak kontaklı dijital giriş taşıyan bir Ethernet I/O modülüdür. Modbus TCP ve Modbus UDP protokollerini destekler; yerleşik web sunucusu tarayıcıdan ayar ve izleme sayfalarını açar.
6 kanalGüç rölesi
6 kanalDI / sayıcı
3000 V DCOptik izolasyon
-25 ~ +75 °CÇalışma sıcaklığı
Modbus TCP / UDPProtokol
2 portEthernet switch
Öne çıkan özellikler
6kanal
A tipi elektromanyetik röle
Modül her röle için açılış değerini ve güvenlik değerini tutar.
6kanal
Islak kontaklı dijital giriş
Her giriş kanalı 32-bit sayıcı olarak da görev alır.
3000V DC
Optik izolasyon
İzolasyon, saha tarafındaki aşırı gerilimi modülden ayırır.
2port
Zincir bağlantı için Ethernet switch
Yerleşik switch modülleri zincirler, LAN bypass hattı ayakta tutar.
-25 ~ +75°C
Geniş çalışma sıcaklığı
Modül saha panolarındaki sıcaklık değişimini karşılar.
GÜNLÜK KULLANIMDATarayıcıdan kurulumYerleşik web sunucusu ve Web HMI, ek yazılım istemeden ayar sayfalarını açar.
Panoda zincir kablolamaYerleşik switch modülleri arka arkaya bağlar; panoda ayrı bir switch gerekmez.
Erişim denetimiİletişim erişim kontrolü, modüle bağlanacak istemcileri sınırlar.
Endüktif yükler röleye flyback gerilimi bindirir; DC yüklerde flyback diyot, AC yüklerde metal oksit varistör bu gerilimi sınırlar.
