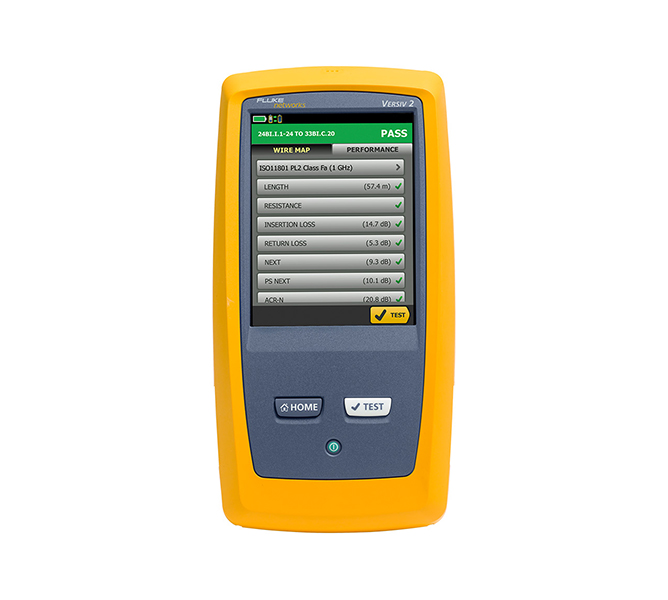

Stok Kodu: DSX CableAnalyzer™
| Kablo Tipleri | |
|---|---|
| Ekranlı ve ekransız bükümlü çift LAN kablosu | TIA Kategori 3, 4, 5, 5e, 6, 6A, 8: 100 Ω; ISO/IEC Sınıf C, D, E, EA, F, FA ve I/II: 100 Ω ve 120 Ω |
| Standart Bağlantı Arayüz Adaptörleri | |
| Kalıcı bağlantı (permanent link) adaptörleri | Fiş tipi: ekranlı RJ45 İsteğe bağlı fiş tipi: ARJ45/GG45 |
| Kanal (channel) adaptörleri | Jak tipi: ekranlı RJ45 İsteğe bağlı jak tipi: Tera, GG45/ARJ45 |
| Test Standartları | |
| TIA | ANSI/TIA-568.2-D uyarınca Kategori 3, 4, 5, 5e, 6, 6A, 8 |
| ISO/IEC | ISO/IEC uyarınca Sınıf C ve D, E, EA, F, FA ve I/II sertifikasyonu |
| Maksimum frekans | DSX-8000: 2000 MHz; DSX-5000: 1000 MHz |
| Genel Özellikler | |
| Autotest hızı | DSX-8000: Kategori 5e veya 6/Sınıf D ya da E için tam çift yönlü Autotest: 7 saniye. Kategori 6A/Sınıf EA için tam çift yönlü Autotest: 8 saniye. Kategori 8 için tam çift yönlü Autotest: 16 saniye DSX-5000: Kategori 5e veya 6/Sınıf D ya da E için tam çift yönlü Autotest: 9 saniye. Kategori 6A/Sınıf EA için tam çift yönlü Autotest: 10 saniye |
| Desteklenen test parametreleri (test parametrelerini ve test frekans aralığını seçilen test standardı belirler) | Kablolama Şeması (Wire Map), Uzunluk, Yayılım Gecikmesi (Propagation Delay), Gecikme Sapması (Delay Skew), DC Döngü Direnci, Çift-Çift Direnç Dengesizliği, Çift İçi Direnç Dengesizliği, Ekleme Kaybı (Zayıflama), Geri Dönüş Kaybı (RL), Ortak Mod Geri Dönüş Kaybı (CMRL), Yakın Uç Çapraz Karışması (NEXT), Uzak Uç Çapraz Karışması (FEXT), Çapraz Karışma Zayıflama Oranı (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N, Power Sum Yabancı NEXT (PS ANEXT), Uzak Uç Power Sum Yabancı Zayıflama NEXT Oranı (PS AACR-F), Ortak Moddan Diferansiyel Moda NEXT (CDNEXT), Enine Dönüşüm Kaybı (TCL), Eşit Seviye Enine Dönüşüm Transfer Kaybı (ELTCTL) |
| Giriş koruması | Sürekli telekom (telco) gerilimlerine ve 100 mA aşırı akıma karşı korumalıdır. Ara sıra oluşan ISDN aşırı gerilimleri hasara yol açmaz |
| Ekran | Projeksiyonlu kapasitif dokunmatik ekranlı 5.7 inç LCD ekran |
| Muhafaza | Darbe emici dış kaplamalı yüksek darbe dayanımlı plastik |
| Boyutlar | DSX modülü ve batarya takılı ana Versiv ünitesi: 2.625 inç x 5.25 inç x 11.0 inç (6.67 cm x 13.33 cm x 27.94 cm) |
| Ağırlık | DSX modülü ve batarya takılı ana Versiv ünitesi: 3 lb 5 oz (1.28 kg) |
| Ana ünite ve uzak birim | Lityum iyon batarya paketi, 7.2 V |
| Tipik batarya ömrü | 8 saat |
| Şarj süresi | Test cihazı kapalıyken: %10 kapasiteden %90 kapasiteye şarj için 4 saat. |
| Desteklenen diller | İngilizce, Fransızca, Almanca, İtalyanca, Japonca, Portekizce, İspanyolca, Çince, Korece, Rusça, Geleneksel Çince, Çekçe, Lehçe, İsveççe, Macarca |
| Kalibrasyon | Servis merkezi kalibrasyon periyodu 1 yıldır |
| Entegre Wi-Fi | IEEE 802.11 a/b/g/n uyumlu; çift bant (2.4 GHz ve 5 GHz) |
| Çevresel Özellikler | |
| Çalışma Sıcaklığı | 32°F ile 113°F (0°C ile 45°C) |
| Depolama Sıcaklığı | -14°F ile +140°F (-10°C ile +60°C) |
| Çalışma bağıl nemi | %0 ile %90, 32°F ile 95°F (0°C ile 35°C) %0 ile %70, 95°F ile 113°F (35°C ile 45°C) |
| Titreşim | Rastgele, 2 g, 5 Hz-500 Hz |
| Darbe | Modül ve adaptör takılı ve takılı değilken 1 m düşürme testi |
| Güvenlik | CSA 22.2 No. 61010, IEC 61010-1 3. Baskı |
| Çalışma rakımı | 13.123 ft (4.000 m) AC adaptörü ile 10.500 ft (3.200 m) |
| EMC | EN 61326-1 |
| Performans Özellikleri | |
| DSX-8000 | Kategori 8 test modları (veya daha düşük bağlantı kategorileri); Sınıf I/II test modları — ANSI/TIA-1152 Seviye 2G; Önerilen standart IEC 61935-1 Ed. 5 Seviye VI |
| DSX-5000 | Kategori 6A/Sınıf EA test modları (veya daha düşük bağlantı kategorileri); Sınıf FA test modları — TIA 1152 Seviye IIIe ve IEC 61935-1 Seviye IV gereksinimlerini aşar; IEC 61935-1 4. baskı taslağındaki Seviye V gereksinimlerini aşar |
| Bükümlü Çift Kablo Uzunluğu | |
| Aralık (DSX-8000 / DSX-5000) | 4000 ns / 750 ns |
| Çözünürlük (DSX-8000 / DSX-5000) | 1 ns / 1 ns |
| Doğruluk (DSX-8000) | ± (2 ns + %2); 0 ns ile 750 ns ± (2 ns + %4); 750 ns ile 4000 ns |
| Doğruluk (DSX-5000) | ± (2 ns + %2) |
| Gecikme Sapması (Delay Skew) | |
| Aralık | 0 ns ile 100 ns |
| Çözünürlük | 1 ns |
| Doğruluk | ± 10 ns |
| DC Döngü Direnci Testi | |
| Aralık | 0 Ω ile 540 Ω |
| Çözünürlük | 0.1 Ω |
| Doğruluk | ± (1 Ω + %1) |
| Aşırı yük toparlanma süresi | Aşırı gerilim sonrası anma doğruluğuna dönüş için 10 dakikadan az. Tekrarlı veya uzun süreli aşırı gerilim sonrası referans alma (referencing) gereklidir. |
