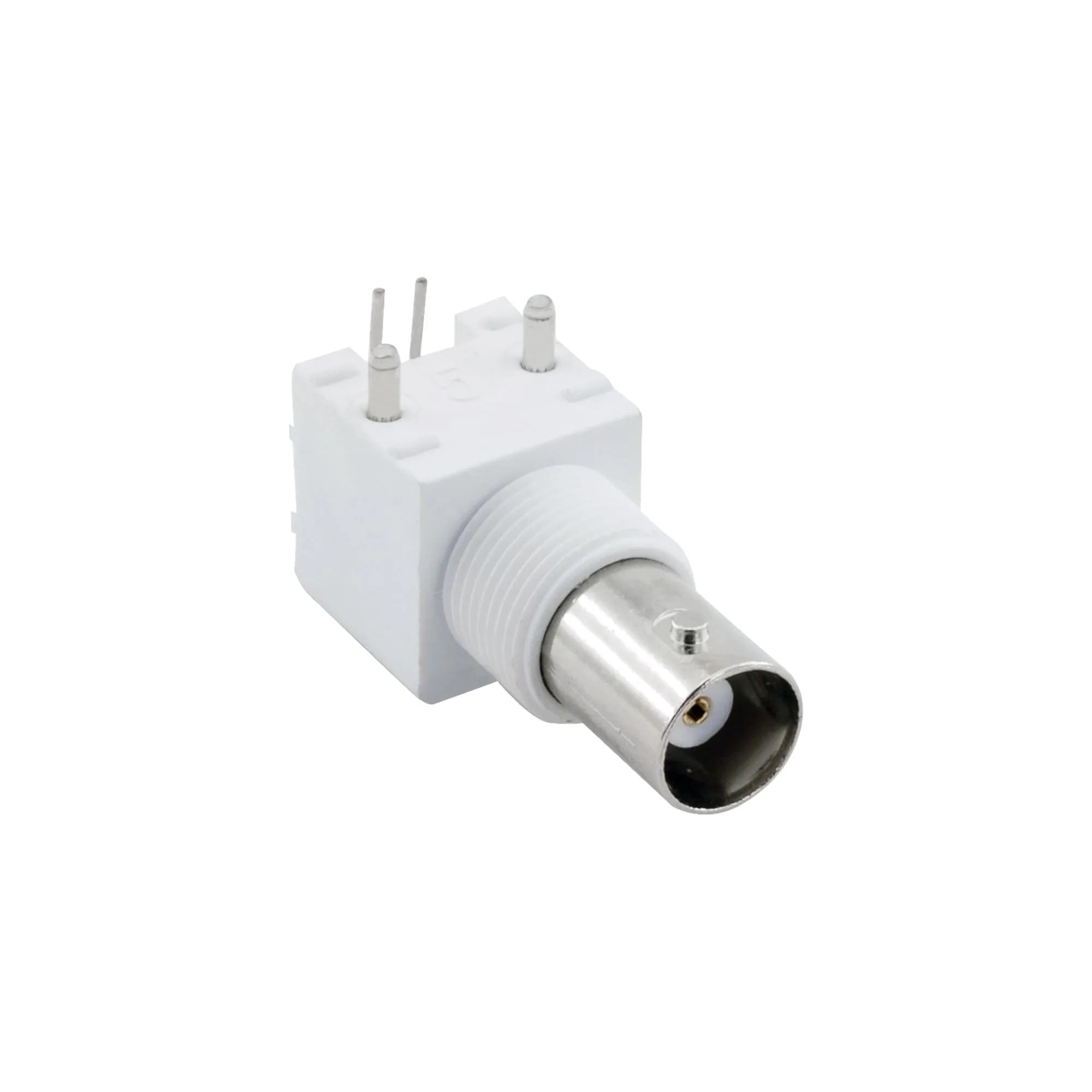

Baskılı devre kartına dik açılı BNC dişi bağlantı ekler.
Kart üzerine doğrudan lehimlenen, dik açılı gövdeli bir BNC dişi konnektördür. Dik açılı çıkış, koaksiyel kabloyu kart yüzeyine paralel yönlendirir ve kasa içinde bağlantıyı düzenler. 50 Ω hatlarda 0 - 4.0 GHz aralığında çalışır.
BNC dişi, PCBKonnektör yapılandırması
50 ΩEmpedans
0 - 4.0 GHzFrekans aralığı
1.35 maks.VSWR (dik açılı)
0.2 dBEkleme kaybı @ 3 GHz
DişiPlug tipi
Öne çıkan özellikler
Dik açılı kart montajıKonnektör karta oturur, kabloyu kart yüzeyine paralel çıkarır.
50 Ω empedans50 Ω koaksiyel hatlara doğrudan bağlanır.
Geniş çalışma bandı0 - 4.0 GHz aralığında yansımayı düşük tutar.
Düşük ekleme kaybıEkleme kaybını 3 GHz'de 0.2 dB seviyesinde tutar.
Kart üstü sonlandırmaBNC girişini ayrı kablo demeti olmadan cihaz kartına taşır.
