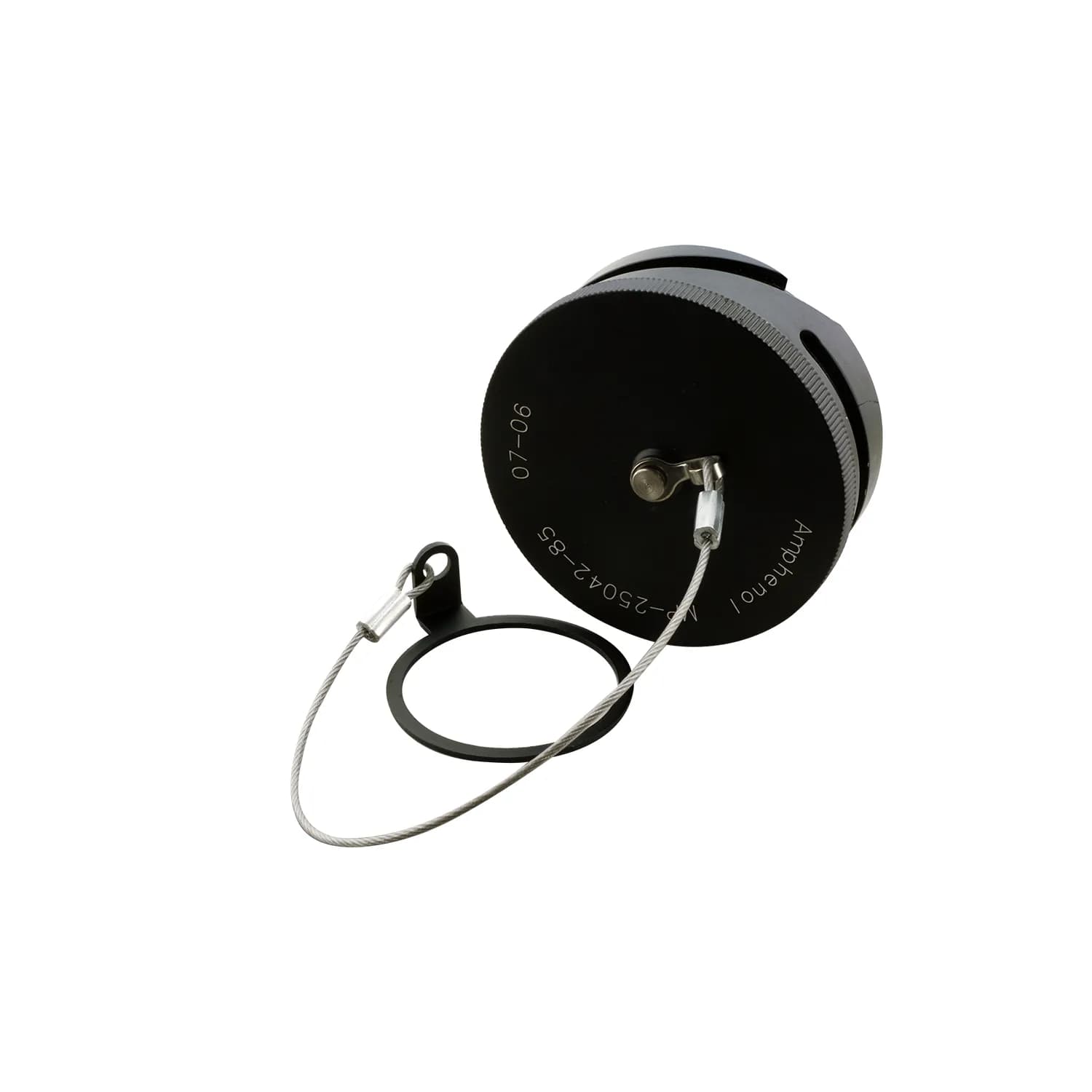

Stok Kodu: MP-25042-85S
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 13 / 19 / 25 / 37 / 54 / 85 / 150 |
| Kanal Sayısı | 4 / 6 / 8 / 12 / 16 / 28 / 48 |
| Sonlandırma | 13–85 pin: Lehim / Krimp "Combo" 150 pin: Krimp |
| Tel Ölçüsü - Örgülü Tel | 13–85 pin: 16AWG - 20AWG 150 pin: 18AWG |
| Çevre | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Deniz seviyesinde Çalışma Gerilimi - DC Deniz seviyesinde Çalışma Gerilimi - AC |
250 V* 200 V* |
| Test Gerilimi (AC RMS) | 1000 V |
| Akım Taşıma Kapasitesi | 13–85 pin: 13 A 150 pin: 7.5 A |
| Tipik Kontak Direnci | 13–85 pin: 3.46 mΩ 150 pin: 11.25 mΩ |
| Yalıtım Direnci | 5000 MΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP67 (eşleştirildiğinde) |
| Çalışma Sıcaklığı | -55°C ila +125°C (-67°F ila +257°F) |
| Mekanik Özellikler | |
| Kablo Tutma | PG Bezi (PG Gland) |
| Mekanik İşlemler | 2000 eşleşme çevrimi |
| Malzemeler | |
| Konnektör / Kabuk Kaplaması | Alüminyum Alaşım / Siyah |
| İzolatör (Insert) | MIL-R-3065'e göre Sentetik İzolatör |
| Erkek pim kontağı / Kaplama | Pirinç / Altın kaplama |
| Dişi soket kontağı / Kaplama | Pirinç / Altın kaplama |
| Sıkıştırma Özellikleri | |
| PG Bezi (PG Gland) | 11 / 13.5 / 16 / 21 / 29 / 36 |
| Kablo Sıkıştırma aralığı mm (inç) | 4-10 (0.15"- 0.39") 5-12 (0.19"- 0.47") 9-14 (0.35"- 0.55") 13-18 (0.51"- 0.70") 14-25 (0.55"- 0.98") 19-32 (0.74"- 1.25") |
