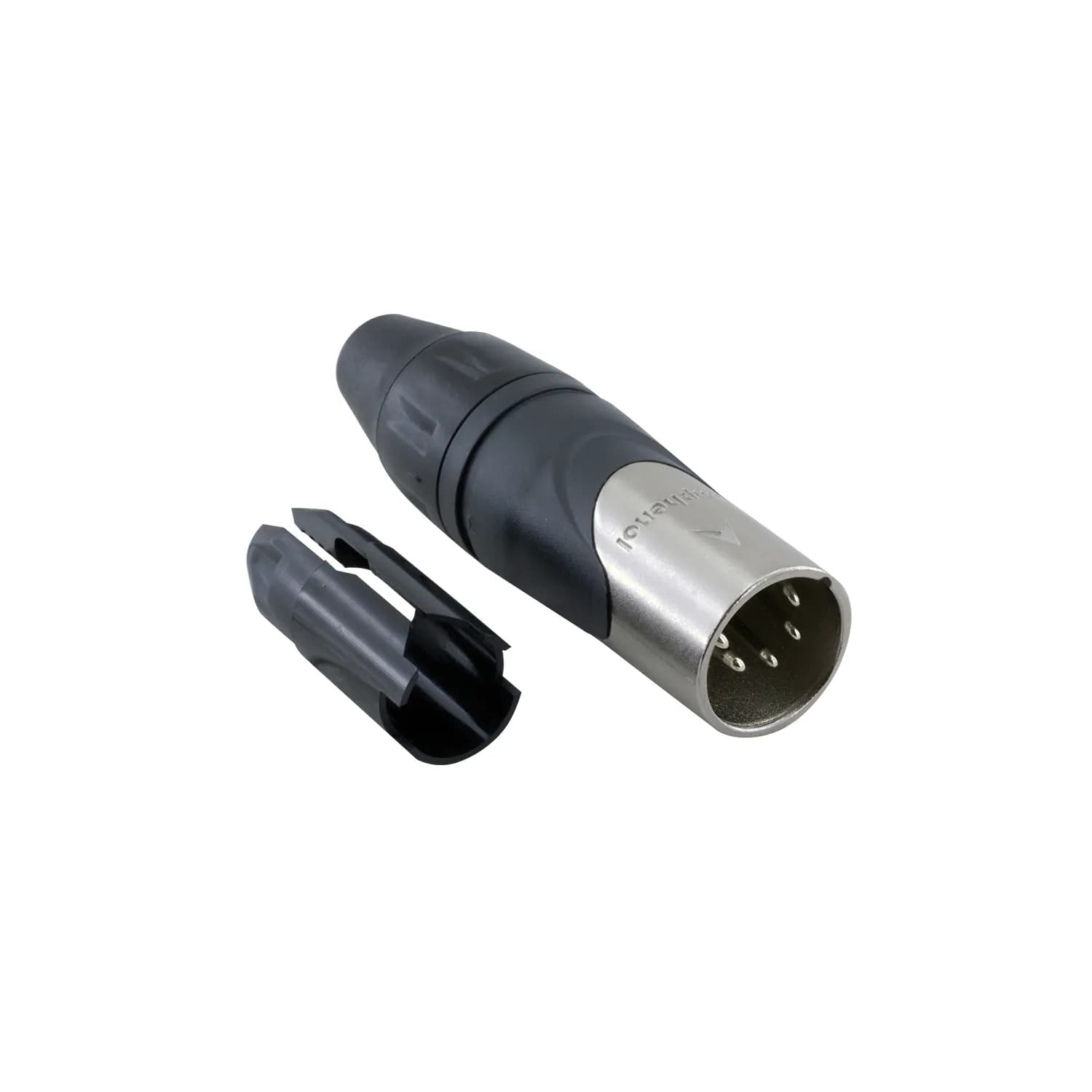

Stok Kodu: AX5M
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 3 / 4 / 5 |
| AX Serisi Kontak Düzenleri (pim eklerinin önden görünümü) | Bkz. orijinal tablodaki görseller |
| Sonlandırma | Lehim |
| Maks. Tel Ölçüsü - Örgülü tel (Lehim) | 14AWG / 16AWG / 18AWG |
| Plastiklerin Yanıcılık Sınıfı | UL94V-0 |
| Çevre | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Servis Gerilimi (RMS) | 133V 1) |
| Test Gerilimi (AC RMS) | 1400V |
| Akım Taşıma Kapasitesi | 15A / 10A / 7.5A |
| Tipik Kontak Direnci | ≤3mΩ |
| Yalıtım Direnci | ≥1GΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP40 |
| Çalışma Sıcaklığı | -25°C ila +75°C (-13°F ila +167°F) |
| Mekanik Özellikler | |
| Takma ve Çekme Kuvveti | ≥10N - ≤30N |
| Ağırlık | 31g (0.068lb) / 33g (0.073lb) / 33g (0.073lb) |
| Tipik Kablo Tutma Kuvveti | 22Kg - 44Kg (50lb - 100lb) - Kablo malzemesine ve çapına bağlıdır. |
| Kablo Dış Çapı Aralığı | 3 mm - 8 mm (0.118" - 0.314") |
| Mekanik İşlemler | 1000 eşleşme çevrimi |
| Malzemeler | |
| Konnektör Gövdesi - Metal / Gövde Kaplaması | Döküm Çinko Alaşımı / Saten Nikel veya Siyah |
| İzolatörler | UL94V-0 PA66, %30 Cam Dolgulu |
| Manşon / Arka Kapak (Boot / Backshell) Kaplaması | UL94V-0 Noryl N190 / Santopren - Siyah, diğer renkler mevcuttur |
| Kablo Kelepçesi | Noryl N190 |
| Kovan (Sleeve) | Noryl N190 |
| Dişi Kontak Kaplaması | 2µm nikel üzerine 0.05µm altın |
| Erkek Kontak (İşlenmiş) - Lehim / Kaplama | Pirinç / Gümüş veya Altın (Opsiyonel) |
| Dişi Kontak (Damgalı) - Lehim / Kaplama | Fosfor Bronz / Kalay veya Altın (Opsiyonel) |
