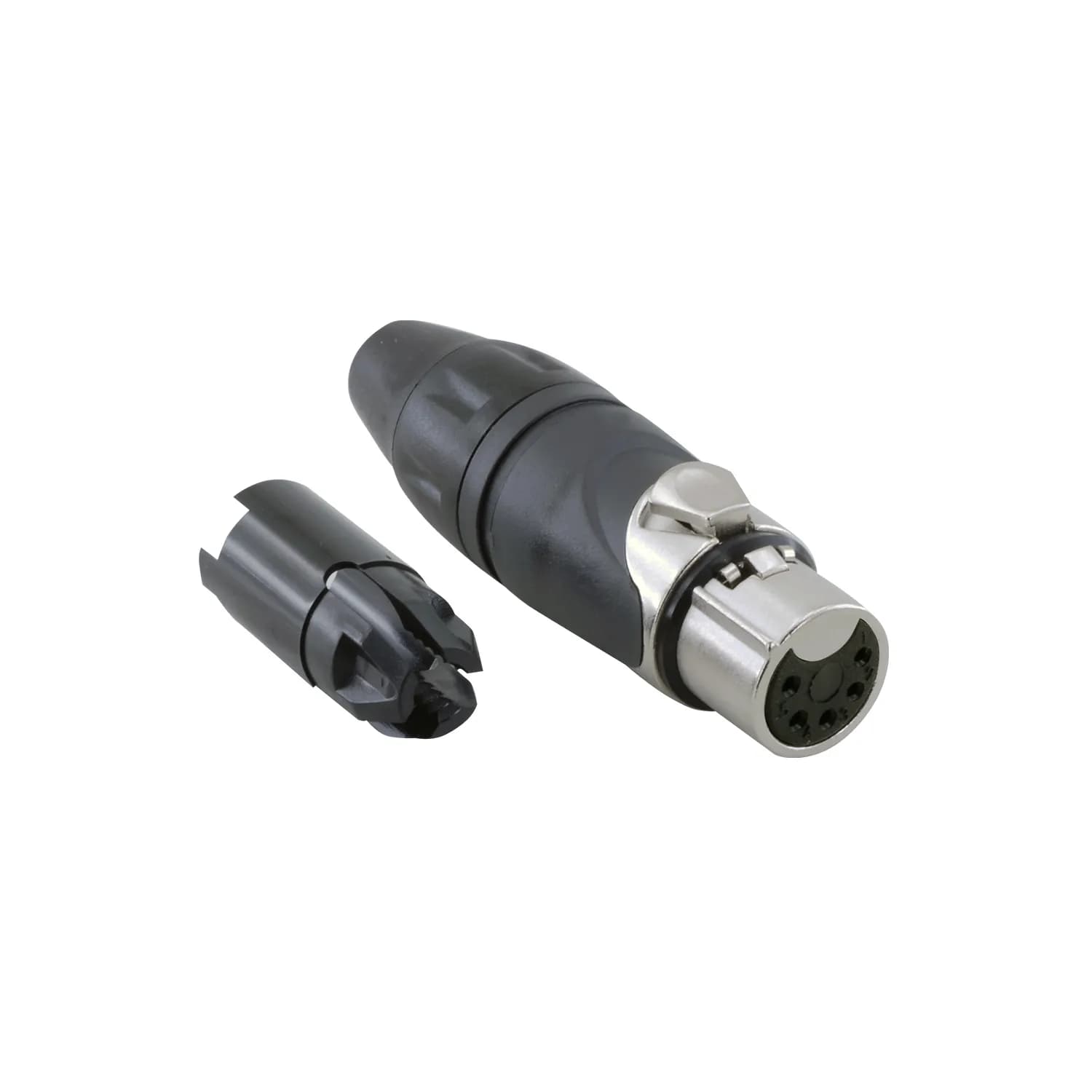

Stok Kodu: AX5F
| Genel Özellikler | ||||
|---|---|---|---|---|
| Kontak Sayısı |
|
|||
| AX Serisi Kontak Düzenleri (Pim eklerinin önden görünümü) |
|
|||
| Sonlandırma | Lehim | |||
| Maks. Tel Kesiti - Örgülü (çok telli) tel: Lehim |
|
|||
| Plastiklerin yanıcılık derecesi | UL94V-0 | |||
| Çevre Uyumluluğu | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur | |||
| Elektriksel Özellikler | ||||
| Servis Gerilimi RMS | 133V 1) | |||
| Test Gerilimi AC RMS | 1400V | |||
| Akım Taşıma Kapasitesi |
|
|||
| Tipik Kontak Direnci | ≤3 mΩ | |||
| Yalıtım Direnci | ≥1 GΩ | |||
| İklimsel Özellikler | ||||
| Koruma Sınıfı | IP40 | |||
| Çalışma Sıcaklığı | -25°C ila +75°C (-13°F ila +167°F) | |||
| Mekanik Özellikler | ||||
| Takma ve Çıkarma Kuvveti | ≥10N - ≤30N | |||
| Ağırlık 2) |
|
|||
| Tipik Kablo Tutma Kuvveti | 22Kg - 44Kg (50lb - 100lb) - Kablo malzemesine ve çapına bağlıdır. | |||
| Kablo Dış Çapı (Ç.D.) Aralığı | 3 mm - 8 mm (0.118" - 0.314") | |||
| Mekanik Çevrim Ömrü | 1000 eşleşme çevrimi | |||
| Malzemeler | ||||
| Konnektör Kabuğu - Metal Kabuk Kaplaması |
Döküm Çinko Alaşımı Saten nikel veya Siyah |
|||
| İzolatörler | UL94V-0 PA66, %30 Cam Elyaf Takviyeli | |||
| Koruyucu Kılıf (Boot) / Arka Kabuk (Backshell) Kaplaması | UL94V-0 Noryl N190 / Santopren Siyah, diğer renkler mevcuttur |
|||
| Kablo Kelepçesi | Noryl N190 | |||
| Kovan (Sleeve) | Noryl N190 | |||
| Dişi Kontak Kaplaması | 2 µm nikel üzerine 0.05 µm altın | |||
| Erkek Kontak İşlenmiş - Lehim / Kaplama |
Pirinç / Gümüş veya Altın (Opsiyonel) | |||
| Dişi Kontak Damgalı (Stamped) - Lehim / Kaplama |
Fosfor Bronz / Kalay veya Altın (Opsiyonel) | |||
| 1) Notu | 50V üzeri ev tipi uygulamalar için uygun değildir. | |||
| 2) Notu | Yaklaşık ağırlıktır, ambalaj dahil değildir. Sevkiyat için kesin ağırlığı bizden talep ediniz. | |||
