Stok Kodu: EP-5-13-P
| Genel Özellikler | |
|---|---|
| Ürün Kodu | EP-5-13P |
| Seri | EP Serisi Hoparlör Konnektörü |

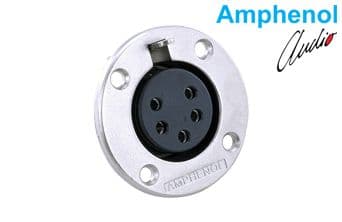

| Tip | Dişi şase (panel) tipi konnektör, yuvarlak flanş, metal gövde |
| Kontak Sayısı | 5 |
| Kontak Tipi | İşlenmiş (machined) kontak |
| Sonlandırma | Lehim |
| Tel Kesiti (çok telli iletken) | 12 AWG |
| Yüzey Kaplaması | Saten Nikel |
| Kullanım Alanları | Radyo ve TV yayıncılığı; profesyonel stüdyolar; seslendirme ve PA sistemleri; müzisyenler ve DJ'ler; özel uygulamalar |
| Elektriksel Özellikler | |
| Servis Gerilimi (RMS) | 200 V (50 V üzerindeki ev tipi uygulamalar için uygun değildir) |
| Test Gerilimi (AC RMS) | 1600 V |
| Akım Taşıma Kapasitesi | 20 A |
| Tipik Kontak Direnci | ≤ 3 mΩ |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Mekanik ve İklimsel Özellikler | |
| Koruma Sınıfı | IP40 |
| Çalışma Sıcaklığı | -25°C ~ +75°C (-13°F ~ +167°F) |
| Mekanik Ömür | 1000 eşleşme çevrimi |
| Ağırlık | 54 g (0.119 lb) — yaklaşık |
| Malzeme | |
| Gövde | Döküm çinko alaşım |
| Gövde Kaplaması | Saten Nikel |
| Yalıtkanlar | UL94V-0 PBT reçine |
| Dişi Kontak (işlenmiş, lehim) Malzeme / Kaplama | Pirinç / Parlak kalay |
| Alev Dayanım Sınıfı | UL94V-0 |
| Çevresel Uyumluluk | EU RoHS 2 Direktifi 2011/65/EU ile uyumlu |
| Boyutlar | |
| Flanş Çapı | ø50.8 mm (ø2") |
| Flanş Kalınlığı | 3.5 mm (0.138") |
| Panel Arkası Derinlik | 36.5 mm (1.438") |
| Toplam Yükseklik | 38.3 mm (1.508") |
| Montaj Deliği Aralığı | 29.2 mm × 29.2 mm (1.148" × 1.148") |
| Panel Kesiti (EP 13) | |
| Kesit Çapı | ø33.5 mm (ø1.319") |
| Montaj Delikleri | 4 × ø4.4 mm (ø0.171") |
| Delik Aralığı | 29.2 mm × 29.2 mm (1.148" × 1.150") |
| Anahtar Kanalı Genişliği | 8.5 mm (0.335") |
| Toplam Kesit Yüksekliği | 40.3 mm (1.585") |
