| İletken |
|---|
| Malzeme | Oksijensiz bakır (%99,97 saflık) |
| İletken Yapısı | 0.5 mm ± 0.01 mm (0.02" ± 0.0004") |
| Amerikan Tel Ölçüsü | 24AWG |
| Yalıtım |
|---|
| Yalıtım Malzemesi | HDPE |
| Minimum Ortalama Kalınlık | 0.18 mm (0.01") |
| Yalıtım Çapı | 0.90 mm ± 0.10 mm (0.04" ± 0.0004") |
| Yalıtım Rengi | 8 damar: mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi |
| Ayırıcı İp (Rip Cord) |
|---|
| Malzeme | Polyester |
| Özellik | 500D |
| Dış Kılıf (Sheath) |
|---|
| Minimum Ortalama Kalınlık | 0.5 mm (0.02") |
| Kılıf Malzemesi | PVC |
| Kılıf Çapı | 5.1 mm ± 0.30 mm (0.20" ± 0.01") |
| Kılıf Rengi | Beyaz |
| Elektriksel Özellikler |
|---|
| Tek İletkenin Maks. DC Direnci | 9.5 Ω@100 m (328.08 ft) |
| Minimum Yalıtım Direnci | 5000 MΩ·km |
| Maks. DC Direnç Dengesizliği | %2 (çift içi), %4 (çiftler arası) |
| Dielektrik Dayanımı | 1 kV DC ile 1 dakika boyunca bozulma olmamalı |
| İletim Özellikleri |
|---|
| Karakteristik Empedans | 100 Ω ± 15 Ω |
| Uçtan Uca Karışma (NEXT) | ≥35.3 dB/100 m@100 MHz |
| Maks. Zayıflama | 22 dB/100 m@100 MHz |
| Yansıma Kaybı | ≥20.1 dB/100 m@100 MHz |
| Mekanik Özellikler |
|---|
| Çekme Dayanımı | Kılıf ≥13.5 MPa, yalıtım ≥16 MPa |
| Kopmada Uzama | Kılıf ≥%150, yalıtım ≥%300 |
| Kurulum Bükülme Yarıçapı | Dış çapın 8 katından fazla |
| İletken Kopmada Uzama | ≥%10 |
| Çevresel Koşullar |
|---|
| Yalıtımın Büzülmesi | ≤%5 |
| Yalıtımın Renk Göçü Direnci | Renk göçü yok |
| Yaşlanma Sonrası Kılıfın Çekme Dayanımı ve Kopmada Uzaması | ≥12.5 MPa, ≥%125 |
| Düşük Sıcaklıkta Bükülme Testi | Test sonrası çatlama yok |
| Sıcaklık Şoku Testi | Test sonrası çatlama yok |
| Çalışma Sıcaklığı | –20 °C ila +60 °C (–4 °F ila +140 °F) |
| Kurulum Sıcaklığı | 0 °C ila +50 °C (+32 °F ila +122 °F) |
| Depolama Sıcaklığı | –10 °C ila +40 °C (+14 °F ila +104 °F) |
| Depolama Nemi | <%60 (RH) |
| Güvenlik |
|---|
| Dikey Alev Testi | IEC 60332-1-2 standardına uygundur |

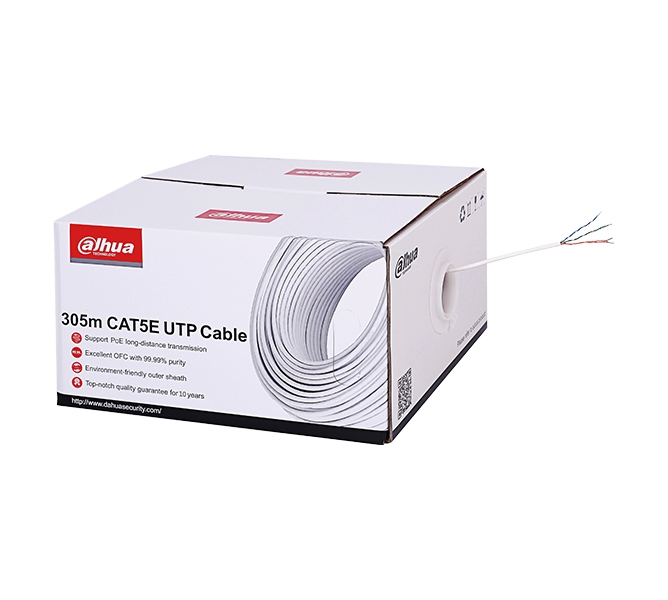

| Paketleme |
|---|
| Kablo Uzunluğu | 305.0 m ± 2 m (1.000,66 ft ± 6,56 ft) |
| Paketleme Yöntemi | Bir kutuda 305 m (1.000 ft), bir kutuda 2 iç kutu |
| Paketleme Boyutları | 364 mm × 364 mm × 216 mm (14.33" × 14.33" × 8.50") (U × G × Y) |
| Taşıma Paketi Boyutları | 447 mm × 382 mm × 386 mm (17.60" × 15.04" × 15.20") (U × G × Y) |
| Net Ağırlık | 8.9 kg ± 0.4 kg (19.62 lb ± 0.88 lb) |
| Brüt Ağırlık | 9.5 kg ± 0.4 kg (20.94 lb ± 0.88 lb) |
| Uyumluluk Standardı |
|---|
| Uyumluluk Standardı | ISO/IEC 11801, IEC 61156-5 |
| Sertifikasyon |
|---|
| Sertifika | CPR Eca |
| Alev Geciktirici Standardı |
|---|
| Uyumluluk Standardı | EN 50575 |
| İletim Karakteristikleri (100 m'de 20 °C) (328.08 ft'te 68 °F) |
|---|
| Frekans (MHz) | Faz gecikmesi ≤ ns | IL ≤ dB | NEXT ≥ dB | PS NEXT ≥ dB | ACRF ≥ dB |
|---|
| 1 | 570 | 2.0 | 65.3 | 62.3 | 63.8 |
| 4 | 552 | 4.1 | 56.3 | 53.3 | 51.8 |
| 8 | 547 | 5.8 | 51.8 | 48.8 | 45.7 |
| 10 | 545 | 6.5 | 50.3 | 47.3 | 43.8 |
| 16 | 543 | 8.2 | 47.2 | 44.2 | 39.7 |
| 20 | 542 | 9.3 | 45.8 | 42.8 | 37.8 |
| 25 | 541 | 10.4 | 44.3 | 41.3 | 35.8 |
| 31.25 | 540 | 11.7 | 42.9 | 39.9 | 33.9 |
| 62.5 | 539 | 17.0 | 38.4 | 35.4 | 27.9 |
| 100 | 538 | 22.0 | 35.3 | 32.3 | 23.8 |
| Frekans (MHz) | PS ACRF ≥ dB | RL ≥ dB | Gecikme farkı ≤ ns | Zc (Ω) |
|---|
| 1 | n/s | n/s | n/s | n/s |
| 4 | 60.8 | 23.0 | 45.0 | 100±15 |
| 8 | 42.7 | 24.5 | 45.0 | 100±15 |
| 10 | 40.8 | 25.0 | 45.0 | 100±15 |
| 16 | 36.7 | 25.0 | 45.0 | 100±15 |
| 20 | 34.8 | 25.0 | 45.0 | 100±15 |
| 25 | 32.8 | 24.3 | 45.0 | 100±15 |
| 31.25 | 30.9 | 23.6 | 45.0 | 100±15 |
| 62.5 | 24.9 | 21.5 | 45.0 | 100±15 |
| 100 | 20.8 | 20.1 | 45.0 | 100±15 |
Not: Yukarıdaki parametreler için yürürlükteki standart: ANSI/TIA-568-C.2-2009 |
