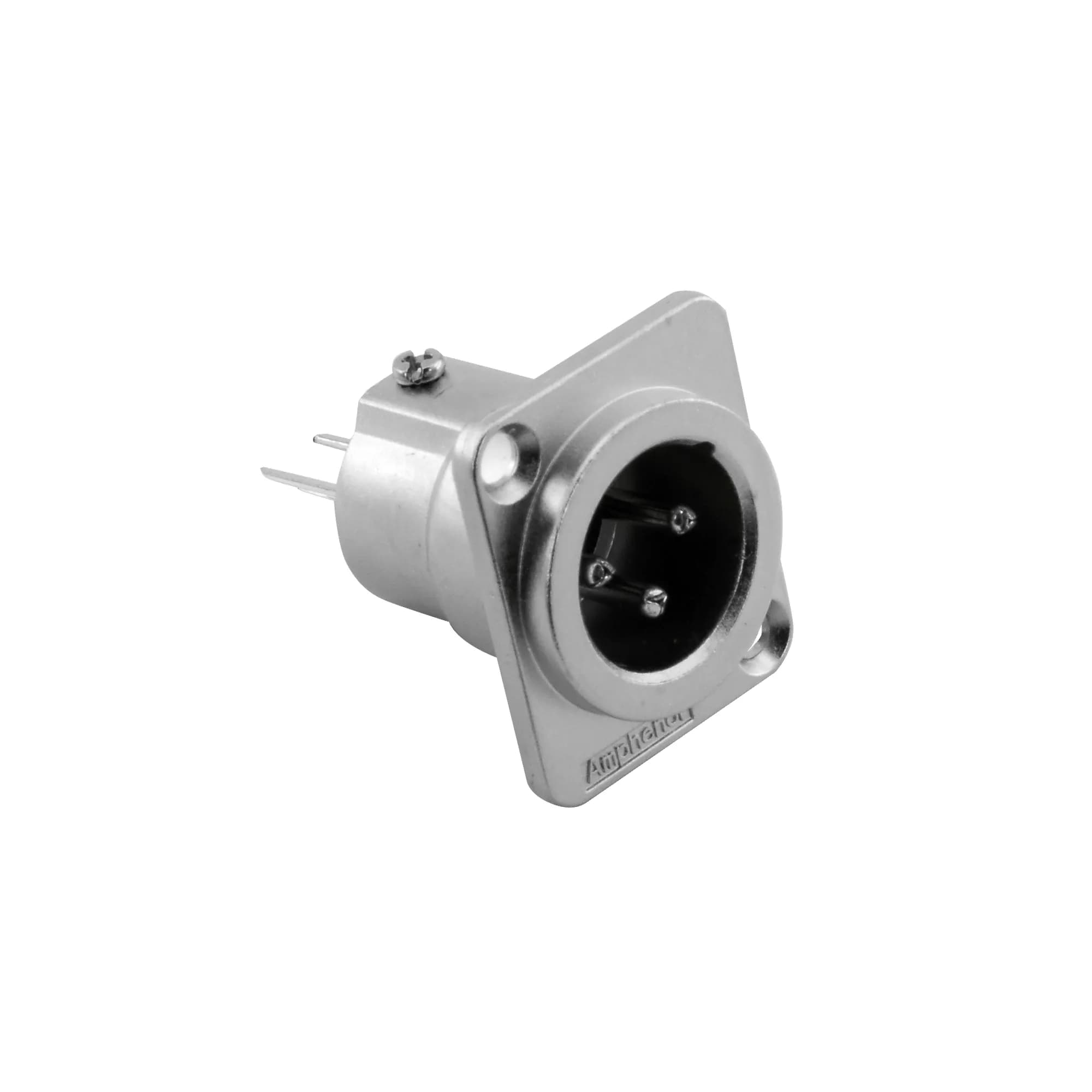

Nikel kaplı XLR şase konnektörü, 3 pinli erkek arayüzü cihazın paneline taşır. Kontakları baskılı devre kartına lehim pinleriyle iner, gövdesi 26.0 × 31.0 mm flanşla panele oturur.
Panel kesitiØ24.0 mm kesit ve 19.0 × 24.0 mm aralıkta 2 × Ø3.50 mm montaj deliği ister.
Gövde ölçüleriToplam uzunluk 36.5 mm; flanşın arkasında 22.0 mm gövde kalır.
Panel önü çıkıntıPanelin önünde 3.0 mm çıkıntı kalır; çıkıntı ve flanş kalınlığı birlikte 5.5 mm tutar.
Kart delik düzeniØ1.2 mm delik çapı, 4.06 mm yatay kontak aralığı ve 3 numaralı kontakta 3.96 mm dikey ofset.
Kaplama ve uyumlulukGövde nikel kaplıdır ve RoHS 2002/95/EC ile uyumludur.
Seri varyantıAynı gövdenin mat siyah kaplamalı sürümü AC3MMDZVB kodunu taşır.
