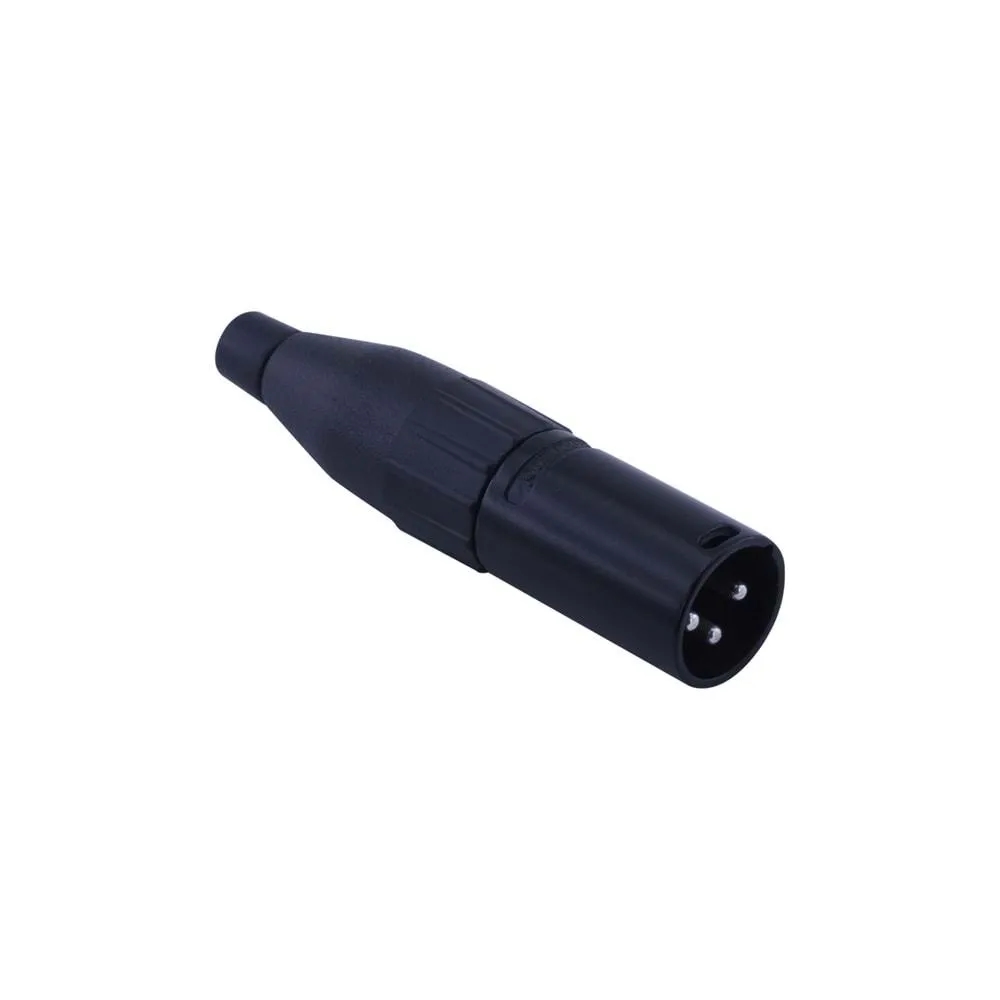

Stok Kodu: AC3MM
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 3 / 4 / 5 / 6A / 7 |
| Sonlandırma | Lehim |
| Maks. Tel Ölçüsü – Bükülü (örgülü) tel, Lehim | 14 AWG / 16 AWG / 18 AWG / 20 AWG |
| Yalıtkan plastiklerin ve gövdelerin yanıcılık derecesi | UL94V-0 |
| Çevresel | AB RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Servis Gerilimi RMS | 133 V 1) |
| Test Gerilimi AC RMS | 1400 V |
| Akım Taşıma Kapasitesi (Lehim) | 15 A / 10 A / 7.5 A / 5 A |
| Tipik Kontak Direnci | ≤ 3 mΩ |
| Yalıtım Direnci | ≥ 1 GΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP40 |
| Çalışma Sıcaklığı | -25°C ila +75°C (-13°F ila +167°F) |
| Mekanik Özellikler | |
| Takma ve Çıkarma Kuvveti | 10 N – 30 N |
| Ağırlık – Metal 2) (14/16/18/20 AWG) | 36 g (0.080 lb) / 37 g (0.081 lb) / 38 g (0.083 lb) |
| Ağırlık – Termoplastik 2) (14/16/18/20 AWG) | 18 g (0.039 lb) / 19 g (0.041 lb) / 20 g (0.044 lb) |
| Tipik Kablo Tutma Kuvveti | 22 Kg ila 44 Kg (50 lb ila 100 lb) – Kablo malzemesine ve çapına bağlıdır. |
| Kablo Dış Çap Aralığı – JAWS Kelepçe (Standart Lehim) | 3 mm ila 6.5 mm (0.118" ila 0.255") |
| Kablo Dış Çap Aralığı – JAWS Kelepçe (Büyük Lehim) | 6.5 mm ila 8 mm (0.255" ila 0.314") |
| Mekanik Çevrim | 1000 eşleşme döngüsü |
| Malzemeler | |
| Konnektör Gövdesi – Metal / Gövde Kaplaması | Döküm Çinko Alaşım; Saten nikel veya Siyah polyester |
| Konnektör Gövdesi – Termoplastik / Gövde Kaplaması | Termoplastik, UL94V-0 Modifiye PPE Reçine, Siyah |
| İzolatörler | UL94V-0 PBT Reçine veya Modifiye PPE Reçine |
| Koruyucu Kapak / Arka Gövde Kaplaması | UL94V-0 Modifiye PPE Reçine veya İşlenmiş Pirinç, Siyah; başka renkler de mevcuttur |
| Kablo Kelepçesi (JAWS) | Termoplastik Poliüretan |
