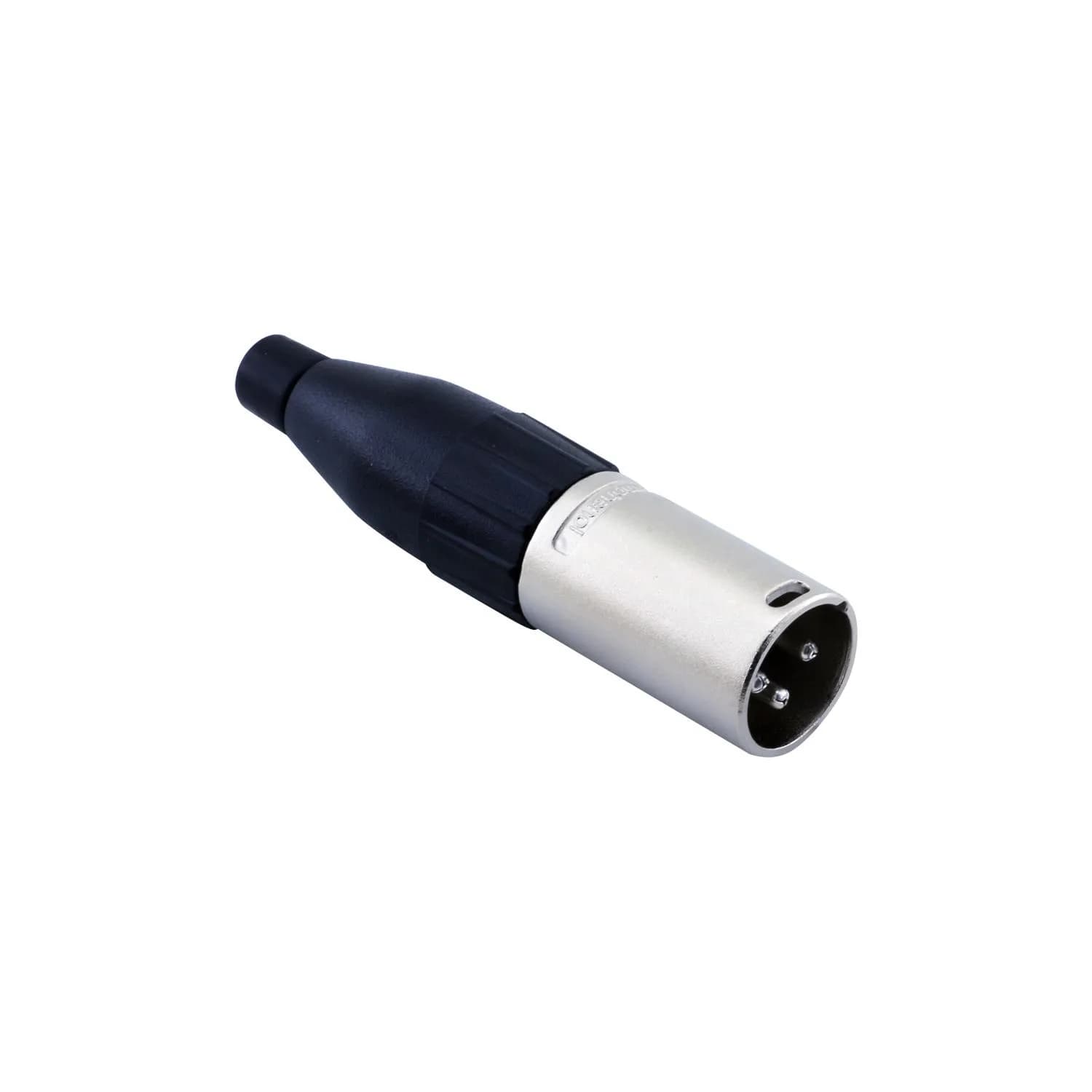

Stok Kodu: AC3MI
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 3 / 4 / 5 / 6A / 7 |
| AC Serisi Kontak Düzenleri (Pim eklerinin önden görünümü) |      |
| Sonlandırma | IDC / Lehim |
| Maks. Tel Ölçüsü – Bükülü tel: IDC | 24AWG |
| Maks. Tel Ölçüsü – Bükülü tel: Lehim | 14AWG / 16AWG / 18AWG / 20AWG |
| Yalıtkan plastiklerin ve muhafazaların yanıcılık derecesi | UL94V-0 |
| Çevre | AB RoHS Direktifi 2002/95/EC ile uyumludur |
| Elektriksel Özellikler | |
| Servis Gerilimi RMS | 133V 1) |
| Test Gerilimi AC RMS | 1400V |
| Akım taşıma kapasitesi: IDC | N/A |
| Akım taşıma kapasitesi: Lehim | 15A / 10A / 7.5A / 7.5A / 5A |
| Tipik Kontak Direnci | ≤3mΩ |
| Yalıtım Direnci | ≥1GΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP40 |
| Çalışma Sıcaklığı | -25°C ~ +75°C (-13°F ~ +167°F) |
| Mekanik Özellikler | |
| Yerleştirme ve Çekme kuvveti | 10N – 30N |
| Ağırlık – Metal 2) | 36g (0.080lb) / 37g (0.081lb) / 38g (0.083lb) |
| Ağırlık – Termoplastik 2) | 18g (0.039lb) / 19g (0.041lb) / 20g (0.044lb) |
| Tipik Kablo tutma kuvveti | 22Kg ila 44Kg (50lb ila 100lb) – Kablo malzemesine ve çapına bağlıdır. |
| Kablo O.D. aralığı – JAWS kelepçe: IDC | Maks. Kablo O.D. 5.85mm (0.23”) |
| Kablo O.D. aralığı – JAWS kelepçe: Standart Lehim | 3mm ila 6.5mm (0.118” ila 0.255”) |
| Kablo O.D. aralığı – JAWS kelepçe: Büyük Lehim | 6.5mm ila 8mm (0.255” ila 0.314”) |
| Mekanik İşlemler | 1000 eşleşme döngüsü |
| Malzemeler | |
| Konnektör kabuğu – Metal | Diecast Çinko Alaşım |
| Kabuk kaplaması | Saten nikel veya Siyah polyester |
| Konnektör kabuğu – Termoplastik | Termoplastik, UL94V-0 Modifiye PPE Reçine (Siyah) |
| Kabuk kaplaması (Termoplastik) | UL94V-0 PBT Reçine veya Modifiye PPE Reçine |
| İzolatörler | UL94V-0 Modifiye PPE Reçine veya İşlenmiş Pirinç, Siyah |
| Boot / Backshell (Boyun / Arka kapak) | UL94V-0 Modifiye PPO Reçine |
| Kablo kelepçesi (JAWS) | Termoplastik Poliüretan |
