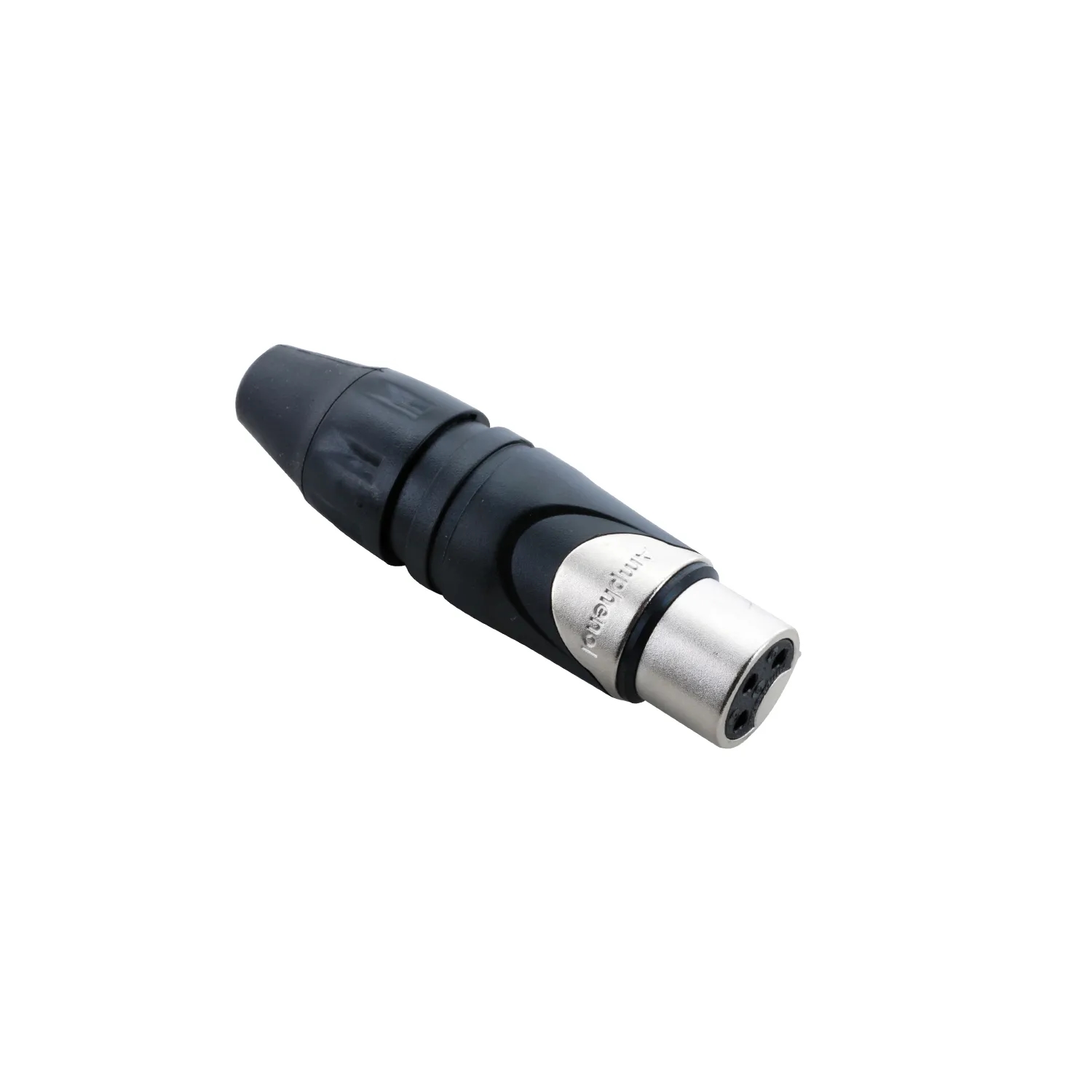

Stok Kodu: AX3F
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 3 / 4 / 5 |
| AX Serisi Kontak Düzenleri (Pim eklerinin önden görünümü) |  (3 pin) |  (4 pin) |  (5 pin) |
| Sonlandırma | Lehim |
| Maks. Tel Ölçüsü – Örgülü tel (Lehim) | 14AWG / 16AWG / 18AWG |
| Plastiklerin yanıcılık sınıfı | UL94V-0 |
| Çevre | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Servis Gerilimi (RMS) | 133V |
| Test Gerilimi (AC RMS) | 1400V |
| Akım Taşıma Kapasitesi | 15A / 10A / 7.5A |
| Tipik Kontak Direnci | ≤3mΩ |
| Yalıtım Direnci | ≥1GΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP40 |
| Çalışma Sıcaklığı | -25°C ila +75°C (-13°F ila +167°F) |
| Mekanik Özellikler | |
| Takma ve Çekme Kuvveti | ≥10N – ≤30N |
| Ağırlık | 31g (0.068lb) / 33g (0.073lb) / 33g (0.073lb) |
| Tipik Kablo Tutma Kuvveti | 22Kg – 44Kg (50lb – 100lb) – Kablo malzemesine ve çapına bağlıdır. |
| Kablo Dış Çapı Aralığı | 3 mm – 8 mm (0.118" – 0.314") |
| Mekanik İşlemler | 1000 eşleşme çevrimi |
| Malzemeler | |
| Konnektör Kabuğu – Metal / Kabuk Kaplaması | Döküm Çinko Alaşımı / Saten Nikel veya Siyah |
| İzolatörler | UL94V-0 PA66, %30 Cam Dolgulu |
| Boot / Backshell (Manşon / Arka Kapak) Kaplaması | UL94V-0 Noryl N190 / Santopren – Siyah, diğer renkler mevcuttur |
| Kablo Kelepçesi | Noryl N190 |
| Manşon (Sleeve) | Noryl N190 |
| Erkek Kontak (İşlenmiş) – Lehim / Kaplama | Pirinç / Gümüş veya Altın (Opsiyonel) |
| Dişi Kontak (Damgalı) – Lehim / Kaplama | Fosfor Bronz / Kalay veya Altın (Opsiyonel) |
| Dişi Kontak Kaplaması | 2µm nikel üzerine 0.05µm altın |
