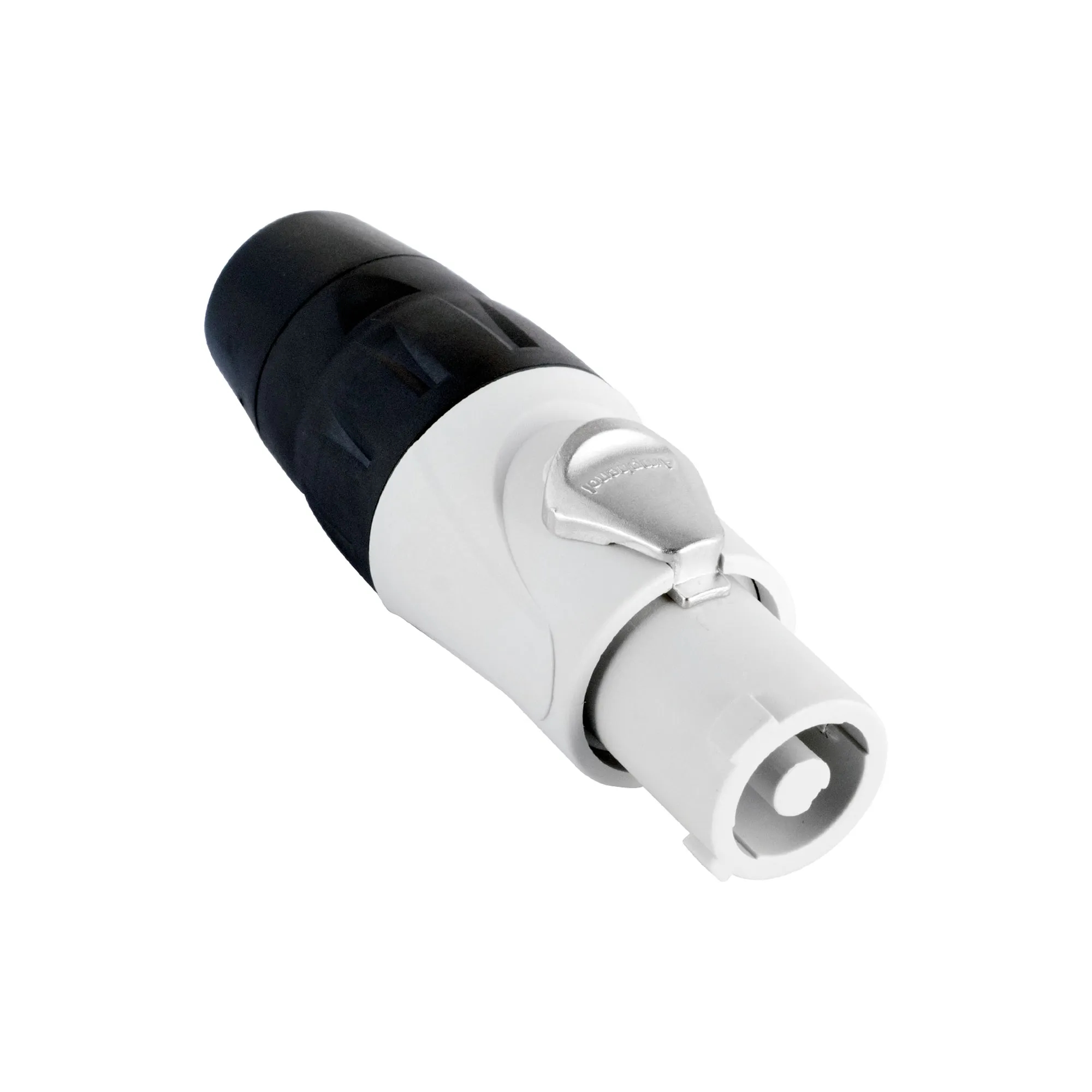

Stok Kodu: HP-3-FG
| Genel Özellikler | |
|---|---|
| Kontak Sayısı | 2 + PE |
| Sonlandırma | Vidalı veya Lehim Tırnağı 3/16" |
| Yanıcılık Sınıfı | UL94V-0 |
| Çevre | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Nominal Çalışma Gerilimi | 250 VAC |
| Test Gerilimi (AC RMS) | 3200 V |
| Akım Taşıma Kapasitesi | 25 A |
| Tipik Kontak Direnci | ≤3 mΩ |
| Yalıtım Direnci (başlangıç) | ≥2 GΩ |
| Yalıtım Direnci (nemli ısı testinden sonra) | ≥1 GΩ |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | -25°C ~ +75°C (-13°F ~ +167°F) |
| Mekanik Özellikler | |
| Ağırlık - Şase Konnektörü - Kablo Fişi |
12 g (0.026 lb) 32 g (0.070 lb) |
| Tipik Kablo Tutma Kuvveti | 200 N (Kablo malzemesine ve dış çapına bağlıdır) |
| Kablo Dış Çapı Aralığı - Mavi Ayna Kelepçesi - Siyah Ayna Kelepçesi |
5 mm - 7.5 mm (0.19" - 0.29") 7.5 mm - 15 mm (0.29" - 0.59") |
| İletken Kesiti - Vidalı Terminaller |
2.5 mm² (AWG14) |
| Malzemeler | |
| Konnektör Gövdesi / Kaplama | PA66 GF30 / Siyah |
| Yalıtkanlar | PA66 GF30 |
| Kablo Manşonu / Arka Gövde | Santoprene / PBT |
| Kablo Kelepçesi (Ayna) | P.O.M |
| Kontak (Fiş) - Malzeme / Kaplama |
Pirinç / Gümüş |
| Kontak (Şase) - Malzeme / Kaplama |
Fosfor Bronz / Gümüş |
