Stok Kodu: AG3F
| Genel Özellikler | |
|---|---|
| Üretici / Marka | Amphenol / Amphenol Audio |

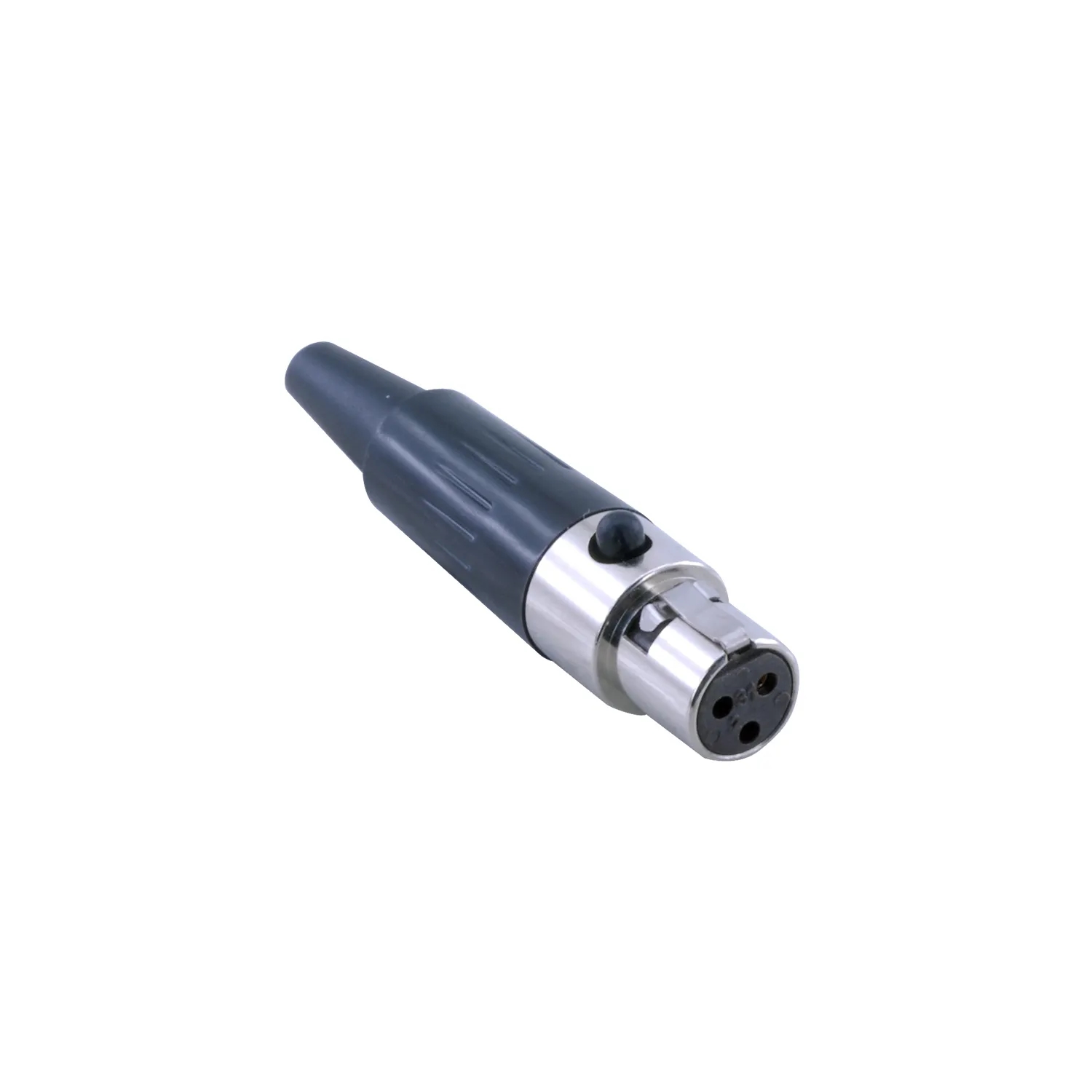

| Ürün Tipi | 3 Pinli Mini XLR Dişi Kablo Konnektörü (G Tipi Seri) |
| Kontak Sayısı (Seri) | 3 / 4 / 5 / 6 |
| Sonlandırma | Baskılı Devre Kartı (PCB) veya Lehim Kovası |
| Maks. Tel Kesiti - Örgülü Tel | 3/4 kontak: AWG 24 - 0.5mm² · 5/6 kontak: AWG 28 - 0.38mm² |
| Yanıcılık Sınıfı | UL94V-0 |
| Çevre / Uyumluluk | EU RoHS 2 Direktifi 2011/65/EU ile uyumludur |
| Elektriksel Özellikler | |
| Servis Gerilimi (RMS) | 3/4/5 kontak: 1000V · 6 kontak: 250V |
| Test Gerilimi (AC RMS) | 125V AC |
| Akım Taşıma Kapasitesi | 3 kontak: 5A · 4 kontak: 5A · 5 kontak: 4A · 6 kontak: 1.2A |
| Tipik Kontak Direnci | ≤10mΩ |
| Yalıtım Direnci (başlangıç) Nemli Isı Testinden Sonra |
≥510MΩ ≥10MΩ |
| Dielektrik Dayanımı | 1500 V dc |
| İklimsel Özellikler | |
| Koruma Sınıfı | IP00 |
| Çalışma Sıcaklığı | -30°C ila +80°C (-20F – +176F) |
| Mekanik Özellikler | |
| Yerleştirme Yayı Ayırma Kuvveti | ≥20N |
| Kablo Dış Çapı | Standart: 2mm ila 3.5mm (0.078″ ila 0.137″) Büyük kelepçe / körük (Seçenek “J”): 3mm ila 5mm (0.118″ ila 0.196″) |
| Mekanik İşlemler (Eşleşme Çevrimi) | 3/4/5 kontak: 5000 eşleşme çevrimi · 6 kontak: 2000 eşleşme çevrimi |
| Ağırlık | 13.5g (0.029lb) |
| Malzemeler | |
| Konnektör Gövdesi | Bronz ve Çinko |
| Konnektör Gövde Kaplaması | Nikel kaplama |
| İzolatörler | PPS - Siyah |
| Erkek Kontak | Malzeme: Pirinç C3604 · Kaplama: Gümüş üzeri Altın Kaplama |
| Dişi Kontak | Malzeme: Pirinç C5210P · Kaplama: Gümüş üzeri Altın Kaplama |
| Mandal Kilidi ve Yay | SUS (AISI - 301) - Nikel Kaplama |
| Adaptör | PPS - Siyah |
| Kablo Kelepçesi | Bronz - Nikel Kaplama |
| Boot / Arka Kabuk | ABS - Siyah |
| Körük (Grommet) | PU - Siyah |
