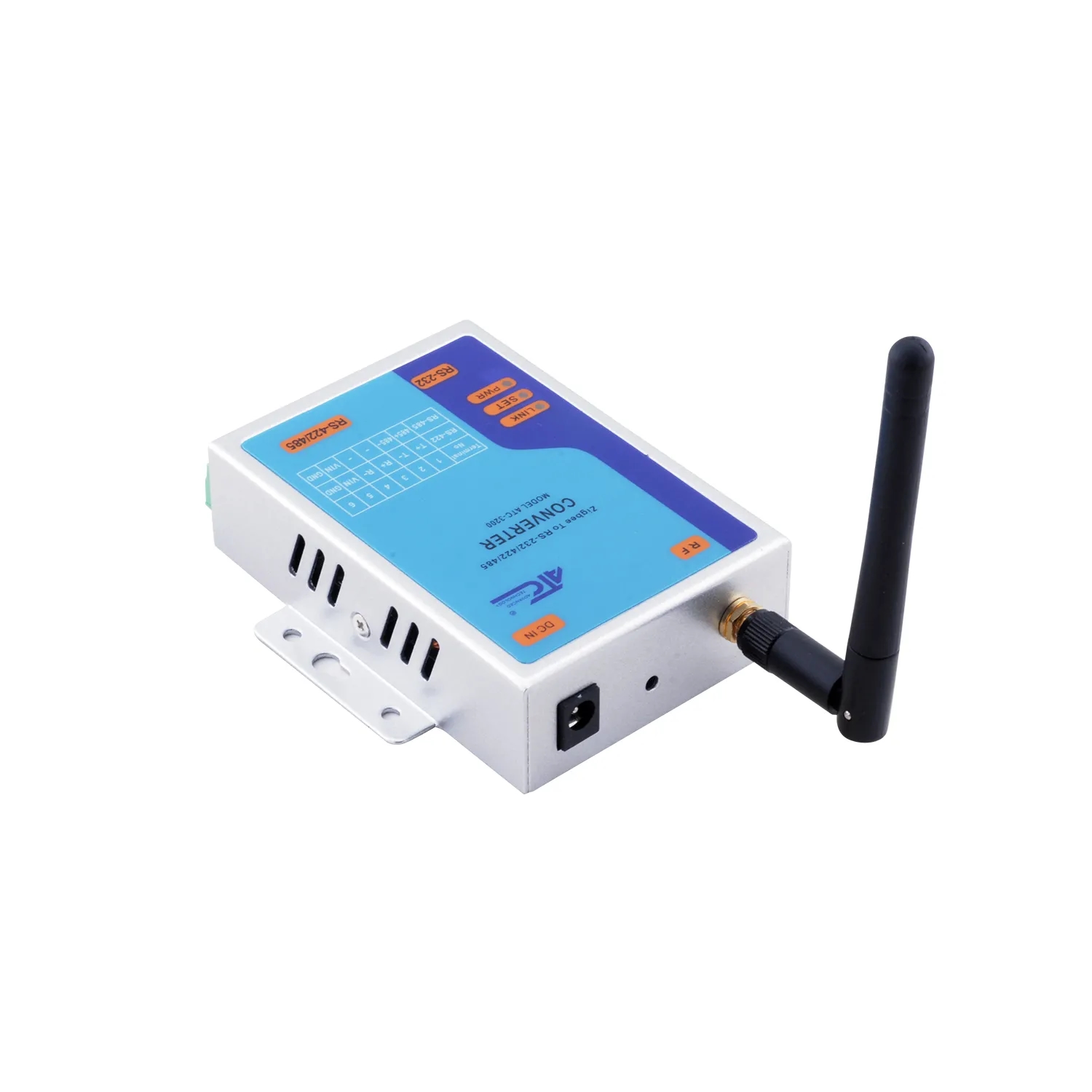

Seri hattı kablosuz ZigBee ağına taşır
RS-232, RS-422 ve RS-485 cihazları IEEE 802.15.4 tabanlı ZigBee ağı üzerinden birbirine bağlayan endüstriyel çevirici. DIN ray montajı ve 9-24 VDC beslemesi cihazı doğrudan saha panosuna yerleştirir; bina içi kablosuz haberleşme ve düşük hızlı otomasyon kurulumlarını hedefler.
2.4 GHzISM bandı
250 kbpsZigBee veri hızı
500 msinyal mesafesi
RS-232/422/485seri arayüz
9-24 VDCbesleme gerilimi
-35 ~ 70 °Cçalışma sıcaklığı
Öne çıkan özellikler
2.4GHz
IEEE 802.15.4 uyumlu kablosuz hat
ISM bandında düşük güç kullanarak haberleşir, düşük hızlı otomasyon ağlarına uyar.
500m
Geniş kapsama alanı
Açık alanda uzaktaki seri cihazlara kablo çekmeden ulaşır.
3arayüz
Tek gövdede üç seri standart
RS-232 için DB-9 erkek konnektör, RS-422 ve RS-485 için 6 pinli terminal blok taşır.
65535adres
Büyük ağlarda cihaz kimliği
Her düğüme ayrı bir nokta adresi tanımlar, geniş kurulumlarda cihazları birbirinden ayırır.
115.2kbps
Seri tarafta yüksek hız
Seri arayüz bu hıza kadar veri taşır; ayarlarını UART komutlarıyla değiştirir.
DINray
Pano içine montaj
1 mm demir gövde ve 100 x 86 x 26 mm ölçü, saha panosunda az yer kaplar.
Sahada günlük kullanımKablo çekmeden bağlarUzaktaki seri cihazları ZigBee ağı üzerinden merkeze taşır, kablo kanalı gerektirmez.
Tek bakışta durumSET, LINK ve PWR göstergeleri; ZigBee bağlantısını, veri akışını ve beslemeyi birbirinden bağımsız bildirir.
Sahada yapılandırmaUART komutları ve konfigürasyon programı, cihazın ayarlarını yerinde değiştirir.
Kullanım alanlarıBina içi kablosuz haberleşme·Ev otomasyonu·Endüstriyel otomasyon·Seri cihazların kablosuz bağlantısı
Sinyal mesafesi, 12 dBm/PA ve -102 dBm/LNA koşullarındaki açık alan değeridir; bina yapısı, engeller ve girişim bu mesafeyi kısaltır. Ürün CE ve RoHS belgelidir.
