Donanım Özellikleri
Donanım Sürümü	3
TP Arayüzü	1 adet 10/100/1000BASE-T RJ45 otomatik-MDI/MDI-X portu
VDSL Arayüzü	1 adet BNC dişi, Koaksiyel Üzerinden Ethernet Kablo Özellikleri Koaksiyel kablo: 75 ohm RG-6/U kablo, 12 Ω/1000 ft'ten az RG-59/U kablo, 30 Ω/1000 ft'ten az Maksimum Mesafe Veri iletimiyle maks. 1400 m (4.593 ft)
İşlevsellik	DIP-1: CO veya CPE modu seçimi DIP-2: G.INP veya Interleaved modu seçimi DIP-3: Bant Profili seçimi (Asimetrik veya Simetrik) DIP-4: SNR 12dB veya 8dB seçimi
Boyutlar (G × D × Y)	94 × 70.3 × 26.2 mm
Ağırlık	205 g
Besleme Gerilimi	DC 5V, 2A harici güç adaptörü
LED Göstergeleri	1 × güç: Yeşil 1 × 10/100/1000BASE-T LNK/ACT: Yeşil 1 × VDSL: Yeşil 1 × CO: Yeşil 1 × CPE: Yeşil
Gövde	Metal
Anahtarlama Özellikleri
Anahtarlama Yöntemi	Sakla-ve-İlet (Store-and-Forward)
Adres Tablosu	1K girdi
Maksimum Paket Boyutu	1522 bayt
Standart Uyumluluğu
VDSL Uyumluluğu	VDSL-DMT ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profil 17a/30a/35b desteği) ITU-T G.993.5 G.Vektörleme ITU-T G.998 G.INP
Standart Uyumluluğu	IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.1p Hizmet Sınıfı ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profil 17a/30a/35b desteği) ITU-T G.993.5 G.Vektörleme ve G.INP ITU-T G.998
Yönetmelik Uyumluluğu	FCC Part 15 Class A, CE
Çevre Koşulları
Sıcaklık	Çalışma: 0 ~ 50°C Depolama: -10 ~ 70°C
Nem	Çalışma: %5 ~ 95 (yoğuşmasız) Depolama: %5 ~ 95 (yoğuşmasız)
Performans
Koaksiyel Performansı	Interleave (Yukarı Akış / Aşağı Akış: Mbps) Asimetrik (8dB): 200 m → 57Mbps / 246Mbps 400 m → 57Mbps / 209Mbps 600 m → 53Mbps / 155Mbps 800 m → 50Mbps / 118Mbps Asimetrik (12dB): 200 m → 54Mbps / 218Mbps 400 m → 54Mbps / 181Mbps 600 m → 49Mbps / 128Mbps 800 m → 47Mbps / 97Mbps Simetrik (8dB): 200 m → 169Mbps / 150Mbps 400 m → 147Mbps / 132Mbps 600 m → 120Mbps / 100Mbps 800 m → 98Mbps / 79Mbps Simetrik (12dB): 200 m → 156Mbps / 137Mbps 400 m → 132Mbps / 120Mbps 600 m → 103Mbps / 87Mbps 800 m → 87Mbps / 67Mbps G.INP (Yukarı Akış / Aşağı Akış: Mbps) Asimetrik (8dB): 200 m → 60Mbps / 265Mbps 400 m → 56Mbps / 221Mbps 600 m → 55Mbps / 132Mbps 800 m → 53Mbps / 119Mbps Asimetrik (12dB): 200 m → 56Mbps / 212Mbps 400 m → 51Mbps / 190Mbps 600 m → 50Mbps / 130Mbps 800 m → 49Mbps / 96Mbps Simetrik (8dB): 200 m → 178Mbps / 152Mbps 400 m → 153Mbps / 135Mbps 600 m → 125Mbps / 102Mbps 800 m → 90Mbps / 88Mbps Simetrik (12dB): 200 m → 163Mbps / 137Mbps 400 m → 140Mbps / 121Mbps 600 m → 106Mbps / 87Mbps 800 m → 86Mbps / 66Mbps Not: RG-59/U veya RG-6/U kablo kategorisinde çeşitli direnç değerleri bulunduğundan, gerçek veri hızı bakır tel kalitesine ve çevresel faktörlere bağlı olarak değişiklik gösterir.

Ethernet ağını mevcut koaksiyel kablo üzerinden uzatır.

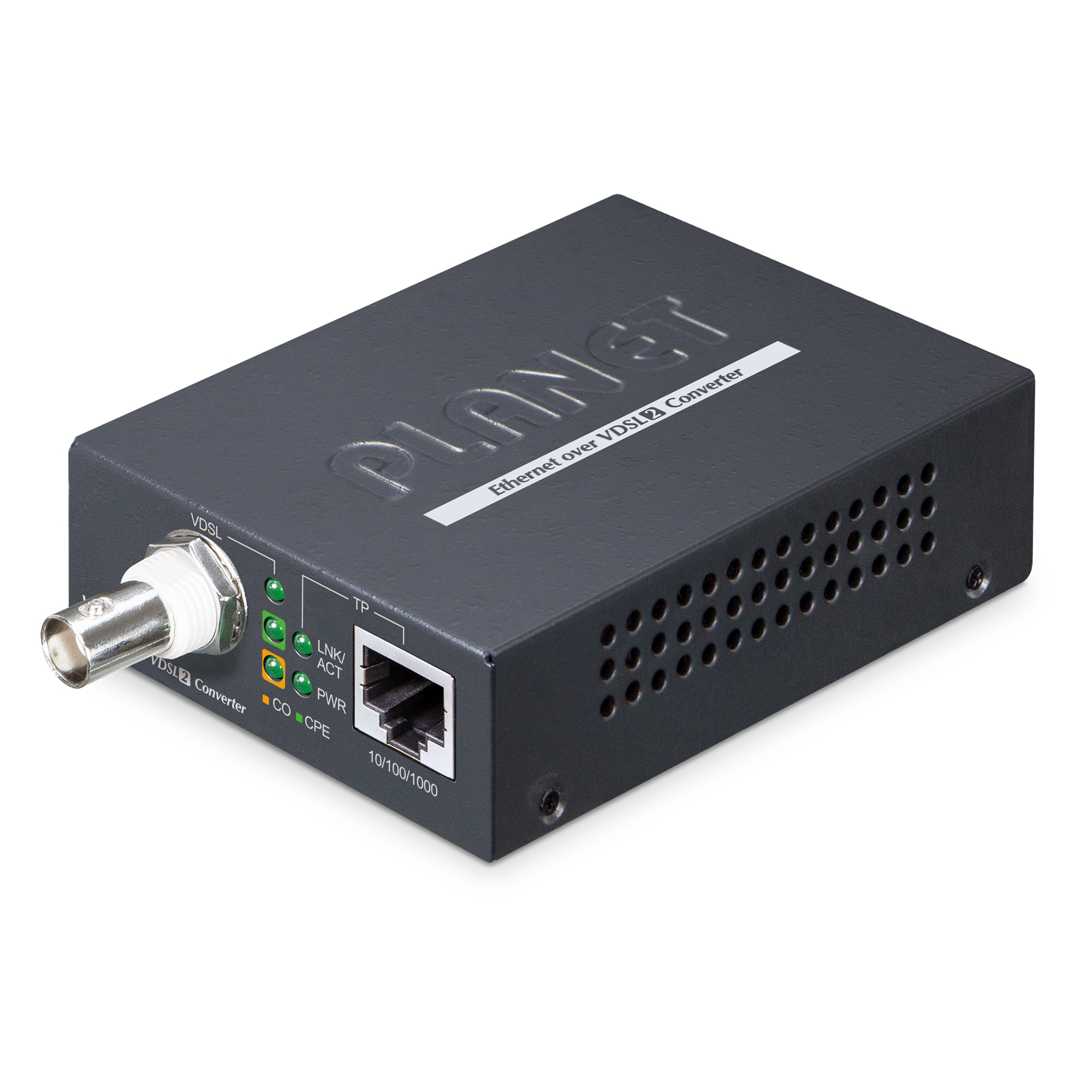

10/100/1000BASE-T portunu BNC koaksiyel arayüzle birleştiren VDSL2 dönüştürücü. Koaksiyel tesisatı bulunan binalarda IP kamera, kablosuz erişim noktası ve NVR gibi cihazları uzak noktalara bağlar.

1 x 10/100/1000BASE-TEthernet portu

1 x BNCKoaksiyel arayüz

1400 mMaksimum mesafe

5V DC, 2ABesleme

0 ~ 50 °CÇalışma sıcaklığı

Öne çıkan özellikler

90/88Mbps

800 metrede bant genişliği

Simetrik modda uzun koaksiyel hat üzerinde bu yukarı ve aşağı akış hızını taşır.

75ohm

Koaksiyel kablo uyumu

RG-6/U ve RG-59/U kablolarla çalışır.

205g

Kompakt metal gövde

94 × 70.3 × 26.2 mm ölçüsündeki kasa pano içine ve raf kenarına sığar.

4konum

DIP anahtarıyla ayar

CO ya da CPE modunu, G.INP ile interleave seçimini, bant profilini ve SNR değerini anahtar belirler.

GÜNLÜK KULLANIM

Çift cihazla çalışırNoktadan noktaya bağlantı için biri CO, diğeri CPE modunda iki cihaz karşılıklı durur.

Mevcut kablo yerinde kalırBinada koaksiyel hat varsa yeni kablo çekmek gerekmez, kurulum maliyeti düşer.

Analogdan dijitale geçişMevcut analog tesisatı tam dijital sisteme taşır.

Kullanım alanlarıUzun mesafeli IP ağ cihazları·IP dijital bilgilendirme ekranları·IPTV geçişi·Uzaktan video eğitimi·Elektronik panolar

RG-59/U ve RG-6/U kablolarda direnç değeri değiştiği için gerçek veri hızı bakır tel kalitesine ve çevre koşullarına göre farklılık gösterir.

Donanım Özellikleri

Donanım Sürümü

TP Arayüzü

1 adet 10/100/1000BASE-T RJ45 otomatik-MDI/MDI-X portu

VDSL Arayüzü

1 adet BNC dişi, Koaksiyel Üzerinden Ethernet
Kablo Özellikleri
  Koaksiyel kablo: 75 ohm
  RG-6/U kablo, 12 Ω/1000 ft'ten az
  RG-59/U kablo, 30 Ω/1000 ft'ten az
Maksimum Mesafe
  Veri iletimiyle maks. 1400 m (4.593 ft)

İşlevsellik

DIP-1: CO veya CPE modu seçimi
DIP-2: G.INP veya Interleaved modu seçimi
DIP-3: Bant Profili seçimi (Asimetrik veya Simetrik)
DIP-4: SNR 12dB veya 8dB seçimi

Boyutlar (G × D × Y)

94 × 70.3 × 26.2 mm

Ağırlık

205 g

Besleme Gerilimi

DC 5V, 2A harici güç adaptörü

LED Göstergeleri

1 × güç: Yeşil
1 × 10/100/1000BASE-T LNK/ACT: Yeşil
1 × VDSL: Yeşil
1 × CO: Yeşil
1 × CPE: Yeşil

Gövde

Metal

Anahtarlama Özellikleri

Anahtarlama Yöntemi

Sakla-ve-İlet (Store-and-Forward)

Adres Tablosu

1K girdi

Maksimum Paket Boyutu

1522 bayt

Standart Uyumluluğu

VDSL Uyumluluğu

VDSL-DMT
  ITU-T G.993.1 VDSL
  ITU-T G.997.1
  ITU-T G.993.2 VDSL2 (Profil 17a/30a/35b desteği)
  ITU-T G.993.5 G.Vektörleme
  ITU-T G.998
  G.INP

Standart Uyumluluğu

IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.1p Hizmet Sınıfı
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profil 17a/30a/35b desteği)
ITU-T G.993.5 G.Vektörleme ve G.INP
ITU-T G.998

Yönetmelik Uyumluluğu

FCC Part 15 Class A, CE

Çevre Koşulları

Sıcaklık

Çalışma: 0 ~ 50°C
Depolama: -10 ~ 70°C

Nem

Çalışma: %5 ~ 95 (yoğuşmasız)
Depolama: %5 ~ 95 (yoğuşmasız)

Performans

Koaksiyel Performansı

Interleave (Yukarı Akış / Aşağı Akış: Mbps)
  Asimetrik (8dB):
  200 m → 57Mbps / 246Mbps
  400 m → 57Mbps / 209Mbps
  600 m → 53Mbps / 155Mbps
  800 m → 50Mbps / 118Mbps

  Asimetrik (12dB):
  200 m → 54Mbps / 218Mbps
  400 m → 54Mbps / 181Mbps
  600 m → 49Mbps / 128Mbps
  800 m → 47Mbps / 97Mbps

  Simetrik (8dB):
  200 m → 169Mbps / 150Mbps
  400 m → 147Mbps / 132Mbps
  600 m → 120Mbps / 100Mbps
  800 m → 98Mbps / 79Mbps

  Simetrik (12dB):
  200 m → 156Mbps / 137Mbps
  400 m → 132Mbps / 120Mbps
  600 m → 103Mbps / 87Mbps
  800 m → 87Mbps / 67Mbps

G.INP (Yukarı Akış / Aşağı Akış: Mbps)
  Asimetrik (8dB):
  200 m → 60Mbps / 265Mbps
  400 m → 56Mbps / 221Mbps
  600 m → 55Mbps / 132Mbps
  800 m → 53Mbps / 119Mbps

  Asimetrik (12dB):
  200 m → 56Mbps / 212Mbps
  400 m → 51Mbps / 190Mbps
  600 m → 50Mbps / 130Mbps
  800 m → 49Mbps / 96Mbps

  Simetrik (8dB):
  200 m → 178Mbps / 152Mbps
  400 m → 153Mbps / 135Mbps
  600 m → 125Mbps / 102Mbps
  800 m → 90Mbps / 88Mbps

  Simetrik (12dB):
  200 m → 163Mbps / 137Mbps
  400 m → 140Mbps / 121Mbps
  600 m → 106Mbps / 87Mbps
  800 m → 86Mbps / 66Mbps

Not: RG-59/U veya RG-6/U kablo kategorisinde çeşitli direnç değerleri bulunduğundan, gerçek veri hızı bakır tel kalitesine ve çevresel faktörlere bağlı olarak değişiklik gösterir.
