Stok Kodu: MG04-4C
| Model | |
|---|---|
| ORing Switch Modeli | MG04-4C |
| Fiziksel Portlar | |
| RJ45 10/100/1000Base-T(X) Portları (Otomatik MDI/MDIX) | 4 |
| 10/100/1000Base-T(X) ve 100/1000Base-X SFP Portlu Gigabit Combo Portlar | 4 |
| Teknoloji | |
| Ethernet Standartları | 10Base-T için IEEE 802.3 100Base-TX ve 100Base-FX için IEEE 802.3u 1000Base-X için IEEE 802.3z 1000Base-T için IEEE 802.3ab Akış Kontrolü için IEEE 802.3x LACP (Link Aggregation Control Protocol) için IEEE 802.3ad STP (Spanning Tree Protocol) için IEEE 802.1D COS (Class of Service) için IEEE 802.1p VLAN Etiketleme için IEEE 802.1Q RSTP (Rapid Spanning Tree Protocol) için IEEE 802.1w MSTP (Multiple Spanning Tree Protocol) için IEEE 802.1s Kimlik Doğrulama için IEEE 802.1x LLDP (Link Layer Discovery Protocol) için IEEE 802.1AB |
| MAC Tablosu | 8192 MAC adresi |
| Öncelik Kuyrukları | 4 |
| İşleme Yöntemi | Sakla-ve-İlet (Store-and-Forward) |
| Switch Özellikleri | Anahtarlama gecikmesi: 7 µs Anahtarlama bant genişliği: 16 Gbps Maks. kullanılabilir VLAN sayısı: 4096 IGMP çoklu yayın (multicast) grubu: 1024 Port hız sınırlama: Kullanıcı tanımlı |
| Güvenlik Özellikleri | Portları etkinleştirme/devre dışı bırakma, MAC tabanlı port güvenliği Port tabanlı ağ erişim denetimi (802.1x) Ağ trafiğini ayırmak ve güvenli hâle getirmek için VLAN (802.1Q) VLAN alanını genişletmek üzere performans ve güvenlik için Q-in-Q VLAN desteği Radius ile merkezi parola yönetimi SNMPv3 şifreli kimlik doğrulama ve erişim güvenliği |
| Yazılım Özellikleri | STP/RSTP/MSTP (IEEE 802.1D/w/s) 250 üniteden fazla bağlantıda 20 ms'den kısa kurtarma süreli Yedekli Ring (O-Ring) TOS/Diffserv desteği Gerçek zamanlı trafik için Hizmet Kalitesi (QoS, 802.1p) VLAN etiketleme ve GVRP destekli VLAN (802.1Q) Çoklu yayın (multicast) filtreleme için IGMP Snooping Port yapılandırma, durum, istatistik, izleme, güvenlik Ağ üzerinden saat senkronizasyonu için SNTP PTP Client (Precision Time Protocol) saat senkronizasyon fonksiyonu desteği DHCP Sunucu / İstemci desteği Port Trunk desteği MVR (Multicast VLAN Registration) desteği |
| Ağ Yedekliliği | O-Ring Open-Ring O-RSTP STP RSTP MSTP |
| Uyarı / İzleme Sistemi | Arıza olaylarının alarmı için röle çıkışı Olayları kaydetmek ve görüntülemek için Syslog sunucu / istemci E-posta ile olay uyarı bildirimi için SMTP Olay seçimi desteği |
| RS-232 Seri Konsol Portu | RJ45 konnektörde RS-232, konsol kablosu ile. 9600 bps, 8, N, 1 |
| LED Göstergeler | |
| Güç Göstergesi | Yeşil: Güç LED'i × 3 |
| R.M. Göstergesi | Yeşil: Sistemin O-Ring Master modunda çalıştığını gösterir |
| Ring Göstergesi | Yeşil: Sistemin O-Ring modunda çalıştığını gösterir |
| Arıza Göstergesi | Sarı (Amber): Beklenmeyen bir olayın oluştuğunu gösterir |
| 10/100/1000Base-T(X) RJ45 Port Göstergesi | Port Link/Act. için yeşil. 100 Mbps göstergesi için sarı (amber). |
| 100/1000Base-X SFP Port Göstergesi | Port Link/Act. için yeşil. |
| Arıza Kontağı | |
| Röle | 24 VDC'de 1 A taşıma kapasiteli röle çıkışı |
| Güç | |
| Yedekli Giriş Gücü | Çift DC giriş. 6 pinli terminal blok üzerinde 12~48 VDC |
| Güç Tüketimi (Tip.) | 25 Watt |
| Aşırı Akım Koruması | Var |
| Ters Polarite Koruması | Var |
| Fiziksel Özellikler | |
| Muhafaza | IP-30 |
| Boyutlar (G × D × Y) | 74.3 (G) × 109.2 (D) × 153.6 (Y) mm (2.93 × 4.3 × 6.05 inch) |
| Ağırlık | 1075 g |
| Çevresel Koşullar | |
| Depolama Sıcaklığı | -40 ~ 85°C (-40 ~ 185°F) |
| Çalışma Sıcaklığı | -40 ~ 70°C (-40 ~ 158°F) |
| Çalışma Nemi | %5 ~ %95 Yoğuşmasız |
| Yasal Onaylar | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
| Şok | IEC60068-2-27 |
| Serbest Düşme | IEC60068-2-32 |
| Titreşim | IEC60068-2-6 |
| Güvenlik | EN60950-1 |
| MTBF (Saat) (MIL-HDBK-217F2, GB, GC, 25°C) | 214,978 |
| Garanti | 5 yıl |

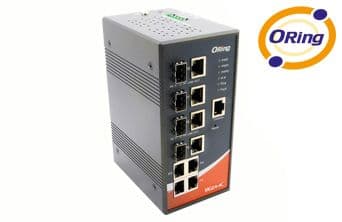

IGS-3044GC yönetilebilir yedekli ring Ethernet switch,4 adet 10/100/1000Base-T(X) ve 4 adet Gigabit Combo portlarına sahiptir.Ethernet yedekleme protokolünün tam desteği ile O-Ring(kurtarma süresi<20ms’den daha kısa bir sürede 250 ünite bağlantının üzerinde),Open-Ring ve MSTP/RSTP/STP (IEEE 802.1s/w/D) özellikleri ile kiritik network uygulamalarında yaşanabilecek karışıklıklara ve geçici arızalara karşı,hızlı kurtarma özelliği sağlamaktadır.IGS-3044GC güçlü Windows aracı Open-Vision tarafından merkezden başarılı bir şekilde yönetilebilmektedir.IGS-3044GC yeni DDM(Dijital Tanı Gözetleme)fonksiyonu ile anlık elektrik voltaj durumu ve sıcaklık gözlenebilmektedir.Yedekli DC güç girişi kesintisiz operasyonu garanti altına almaktadır.Öncül DC gücü kayba uğrar ise yedek güç anında devreye girmektedir.IGS-3044GC sunduğu röle çıkışları ile hızlı bir şekilde oluşan durumları teknisyenlere iletim ve uyarı konusunda bilgilendirebilmekte böylece hızlı dönüş ve çözüm imkanı sağlamaktadır.Bu sayede switch yüksek yönetilebilirliği ve Fiber Ethernet uygulama özelliği ile en kullanışlı seçenekler arasında yer almaktadır.
ÖZELLİKLER
*Ethernet yedekliliği desteği için O-Ring(kurtarma süresi 250’den fazla cihazın bağlı olduğu durumda 30ms’den daha kısa bir sürede gerçekleşir.) ve MSTP(RSTP/STP uyumlu)desteği.
*Open-Ring desteği ile diğer firmaların açık mimarili ring teknolojilerini desteklenmektedir.
*STP/RSTP/MSTP desteği.
*PTP Client zaman senkronizasyonu.(Precision Time Protocol)
*IGMP v2/v3(IGMP gözetleme desteği)çoklu trafik filtreleme.
*Kolay bant genişliği yönetimi için Port Trunklama.
*SNMP v1/v2c/v3 desteği ile güvenli network yönetimi.
*Trafik yönetimi için RMON.
*DDM(Dijital Tanı Gözetleme)fonksiyon desteği.
*LLDP(Link Layer Discovery Protocol) desteği.
*Syslog,Email,SNMP trap ve Röle çıkışı ile olay bildirimi.
*İzin verilmeyen MAC adreslerini önlemek için Port kilidi.
*Windows utility(Open-Vision) ile Web-tabanlı,Telnet ve Konsol(CLI) arayüz ile merkezden yönetim ve ayar desteğine sahiptir.
*8 Gigabit port desteği.
*Rijit IP-30 kasa dizaynı.
*DIN-Rail ve duvara monteleme özelliği.
