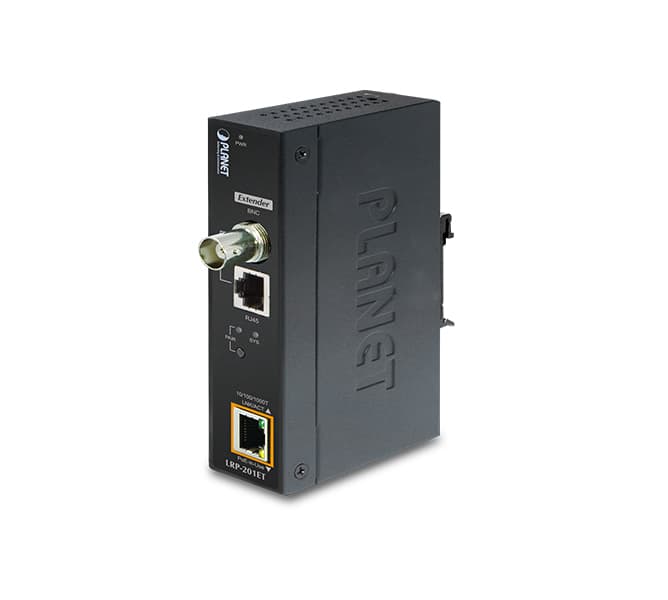

Stok Kodu: LRP-201ET
| Donanım Özellikleri | |
|---|---|
| Ethernet Arayüzü |
Bakır 10/100/1000BASE-T RJ45 Otomatik Anlaşma / Otomatik MDI/MDI-X Ethernet Üzerinden Güç (PoE) Standardı IEEE 802.3at/bt PoE PSE PoE Çıkışı 56V DC, 1.2A maks. PoE Güç Bütçesi 60 watt'a kadar PoE Modu Çift 1 End-span: 1/2 (-), 3/6 (+) Çift 2 Mid-span: 4/5 (+), 7/8 (-) Veri Hızı 100/100/1000Mbps Kablolama Cat. 5e veya üzeri Maksimum Mesafe 100 metre Maksimum Çerçeve Boyutu 1522 bayt |
| Uzun Mesafe PoE (LRP) Arayüzü |
Bağlantı 1 x RJ45 dişi konnektör UTP üzerinden Uzun Mesafe PoE (PD) 1 x BNC dişi konnektör Koaksiyel üzerinden Uzun Mesafe PoE (PD) Güç Girişi 40~54V DC Güç Pin Ataması Koaksiyel - BNC merkez ucu: DC+ - BNC ekran: DC- UTP - RJ45 Pin 1, 3, 5, 7: VCC+ - RJ45 Pin 2, 4, 6, 8: VCC- Kablolama Koaksiyel - Koaksiyel kablo: 75 ohm - RG-6/U kablo, 12Ω/1000 ft.'den az - RG-59/U kablo, 30Ω/1000 ft.'den az UTP - Cat. 5e/6 UTP kablo - EIA/TIA-568 100-ohm STP Maksimum Mesafe Koaksiyel - PoE++ çıkışı ile maks. 200m (656ft.) - PoE+ çıkışı ile maks. 400m (1312ft.) - PoE çıkışı ile maks. 600m (1,968ft.) UTP - PoE++ çıkışı ile maks. 100m (328ft.) - PoE+ çıkışı ile maks. 200m (656ft.) - PoE çıkışı ile maks. 300m (984ft.) - PoE çıkışı ile maks. 400m (1,312ft.) Uzun Mesafe Ethernet Standardı ITU-T G.hn Modülasyon Tipi OFDM Güvenlik 128-bit AES şifreleme Frekans Bandı 1 ~ 100 MHz Çoklu Düğüm 0.6km içinde en fazla 2 LRP genişleticiyi destekler LRP Uyumluluğu LRP-201HT- 1-Port LRP Enjektörü |
| LRP Koaksiyel Performansı |
|
||||||||||||||||||||
| LRP UTP Performansı |
|
||||||||||||||||||||
| LED Göstergeler |
- PWR - SYS - PAIR - PoE-in-Use (PoE Kullanımda) - LNK/ACT |
||||||||||||||||||||
| ESD Koruması | 6KV DC | ||||||||||||||||||||
| PAIR Düğmesi | LRP-201HT'ye bağlanmak için 3 saniye basılı tutun | ||||||||||||||||||||
| Sıfırlama Düğmesi | Fabrika ayarlarına dönmek için 10 saniyeden uzun basılı tutun | ||||||||||||||||||||
| Kasa | IP30 ince tip metal kasa | ||||||||||||||||||||
| Montaj | DIN-ray kiti veya duvara montaj kulağı | ||||||||||||||||||||
| Boyutlar (G x D x Y) | 135 x 87.8 x 32 mm | ||||||||||||||||||||
| Ağırlık | 510g | ||||||||||||||||||||
| Besleme Gerilimi | - BNC Koaksiyel Üzerinden Güç Girişi: 40~54V DC, 1.8A maks. - RJ45 Ethernet Üzerinden Güç Girişi: 40~54V DC, 1.8A maks. |
| Standart Uyumluluğu | |
|---|---|
| Standart Uyumluluğu | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bt 4-çift Ethernet Üzerinden Güç Tip 3 IEEE 802.3at Power over Ethernet Plus IEEE 802.3af Power over Ethernet |
| Yönetmelik Uyumluluğu | FCC Part 15 Class A, CE |
| Çevre Koşulları | |
|---|---|
| Sıcaklık | Çalışma: -20~70 °C Depolama: -30~75 °C |
| Nem | Çalışma: %5~95 (yoğuşmasız) Depolama: %5~95 (yoğuşmasız) |
| Standart Aksesuarlar | |
|---|---|
| Paket İçeriği | - LRP-201ET - Kullanım Kılavuzu - Duvara Montaj Kiti - RJ45 Toz Kapağı x 2 - Uyarı Etiketi |
