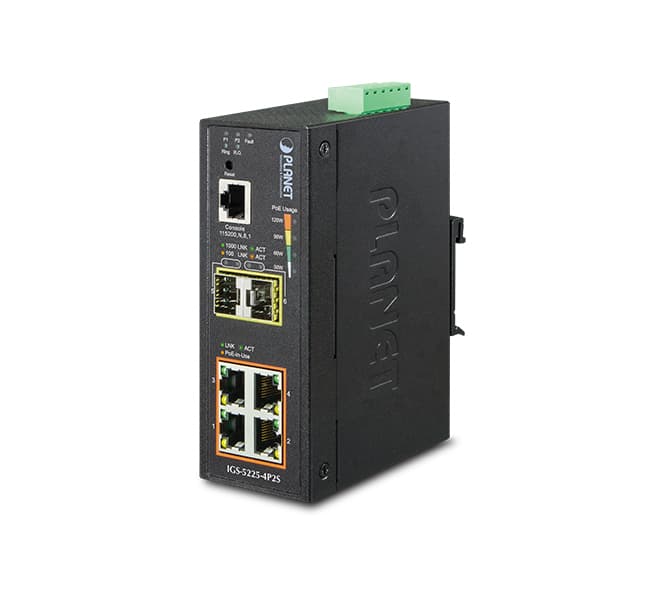

L2+ Industrial 4-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000X SFP Managed Ethernet Switch

Fiziksel Bağlantı Noktaları

• 4 adet 10/100/1000BASE-T Gigabit Ethernet RJ45 portu, 802.3at PoE+ enjektör fonksiyonuna sahip
• 2 adet 100/1000/2500BASE-X SFP yuvası, SFP türü otomatik algılama desteği
• Temel yönetim ve kurulum için bir RJ45 konsol arayüzü





Power over Ethernet (PoE) Desteği

• IEEE 802.3at Power over Ethernet Plus Type-2 PSE standardına uygundur
• IEEE 802.3af PD cihazlarıyla geriye dönük uyumluluk sağlar
• Maksimum 4 IEEE 802.3af/IEEE 802.3at PoE+ cihazını destekler
• Her bir PoE portu için maksimum 36W güç sağlar
• Toplam 144W PoE bütçesi mevcuttur
• Bağlı cihazları (PD) otomatik olarak algılar
• Devre koruma mekanizması ile portlar arasında güç girişimlerini önler
• Standart modda 100 metreye, genişletilmiş modda ise 250 metreye kadar uzaktan güç besleme imkanı sunar





PoE Yönetim Özellikleri

• PoE yönetim modu seçimi
• Her port için PoE açma/kapama desteği
• PoE port güç besleme öncelik ayarı
• Her PoE portu için güç limiti belirleme
• PoE port durumu izleme
• PD sınıflandırma algılama
• PoE bağlantı noktası sıralı güç besleme
• Akıllı PoE özellikleri:
  • PoE Legacy/Force mod açma/kapama
  • Sıcaklık eşik kontrolü
  • PoE kullanım eşik kontrolü
  • PoE zamanlama ayarları
  • PD canlılık kontrolü
  • LLDP PoE Komşu algılama





Endüstriyel Protokoller

• Modbus TCP desteği ile SCADA sistemlerinde gerçek zamanlı izleme
• IEEE 1588v2 PTP (Precision Time Protocol) desteği ile şeffaf saat modu





Endüstriyel Tasarım ve Kurulum

• IP40 metal kasa
• DIN-ray ve duvara montaj desteği
• 48-54V DC güç girişi, ters polarite koruması ile yedekli güç desteği
• 6000V DC Ethernet ESD koruması
• -40°C ile 75°C arasında çalışma sıcaklığı





Layer 2 (Katman 2) Özellikleri

• Yarım çift yönlü (Half-Duplex) iletişimde geri basınç, tam çift yönlü (Full-Duplex) iletişimde IEEE 802.3x duraklatma çerçevesi akış kontrolü ile veri kaybını önler
• Store-and-Forward mimarisiyle yüksek performans ve hatalı paketleri filtreleyerek bant genişliğini optimize etme
• Fırtına Kontrolü desteği (Storm Control)
• Yayın (Broadcast), çoklu yayın (Multicast) ve tekli yayın (Unicast) kontrolü
• VLAN desteği:
  • IEEE 802.1Q etiketli VLAN
  • VLAN Q-in-Q (IEEE 802.1ad) desteği
  • Özel VLAN Kenarı (Private VLAN Edge - PVE)
  • Port izolasyonu
  • MAC tabanlı VLAN
  • Protokol tabanlı VLAN
  • Ses VLAN (Voice VLAN)
  • VLAN Çevirme
  • GVRP desteği





Yedekleme ve Bağlantı Yönetimi

• IEEE 802.1D Spanning Tree Protocol (STP)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
• IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), VLAN bazlı spanning tree desteği
• BPDU Koruma (BPDU Guard)
• Bağlantı Birleştirme (Link Aggregation) desteği:
  • 802.3ad LACP (Link Aggregation Control Protocol)
  • Cisco EtherChannel (statik trunk)
  • Maksimum 3 trunk grubu, her grup için 6 port desteği
  • Çift yönlü modda 18Gbps bant genişliği sağlama
• Port yansıtma (Many-to-1 Port Mirroring)
• Belirli bir porttaki gelen veya giden trafiği izlemek için port yansıtma
• Yayın döngülerini önlemek için döngü koruma (Loop Protection)
• Ethernet Ring Protection Switching (ERPS) desteği
• Cisco Uni-directional Link Detection (UDLD) uyumluluğu
• Bağlantı Katmanı Keşif Protokolü (LLDP) ve LLDP-MED desteği
• PLANET video IP gözetim sistemleriyle entegrasyon için ONVIF desteği



Layer 3 (Katman 3) IP Yönlendirme Özellikleri

• Maksimum 32 statik yönlendirme (Static Route) ve yönlendirme özetleme desteği





Kalite Yönetimi (QoS - Quality of Service)

• Port başına giriş şekillendirme (Ingress Shaper) ve çıkış hız sınırı (Egress Rate Limit)
• Tüm switch portlarında 8 öncelik kuyruğu
• Trafik sınıflandırma desteği:
  • IEEE 802.1p CoS
  • IP TOS/DSCP/IP öncelik belirleme
  • IP, TCP/UDP port numarası bazlı sınıflandırma
  • Katı öncelik (Strict Priority) ve Ağırlıklı Yuvarlak Robin (WRR) CoS politikaları
• Port bazında giriş ve çıkış bant genişliği kontrolü
• DSCP yeniden işaretleme (Remarking)





Çoklu Yayın (Multicast) Desteği

• IPv4 IGMP snooping v1, v2 ve v3 desteği
• IPv6 MLD snooping v1 ve v2 desteği
• Sorgulayıcı (Querier) modu desteği
• IPv4 IGMP ve IPv6 MLD port filtresi
• Multicast VLAN Kaydı (MVR) desteği





Güvenlik Özellikleri

Kimlik Doğrulama

• IEEE 802.1x port tabanlı/MAC tabanlı ağ erişim kimlik doğrulama
• RADIUS istemcisi ile RADIUS sunucuları ile entegrasyon
• TACACS+ giriş kimlik doğrulama desteği



Erişim Kontrol Listesi (ACL) ve Güvenlik Filtreleri

• IP tabanlı ACL
• MAC tabanlı ACL
• Kaynak MAC/IP adres bağlama
• Yetkisiz DHCP mesajlarını filtrelemek için DHCP Snooping
• Geçersiz MAC-IP eşleştirmelerine sahip ARP paketlerini engellemek için Dinamik ARP Denetimi (DAI)
• IP Kaynak Koruması (IP Source Guard) ile sahte IP saldırılarını önleme
• Yetkisiz erişimi önlemek için IP adres erişim yönetimi



Yönetim Özellikleri

• IPv4 ve IPv6 çift yığın (Dual Stack) yönetimi
• Yönetim arayüzleri:
  • Konsol/Telnet Komut Satırı Arayüzü (CLI)
  • Web tabanlı yönetim
  • SNMP v1, v2c ve v3 yönetim desteği
  • SSHv2 ve TLSv1.2 ile güvenli erişim
• DHCP Relay, DHCP Sunucu Modu, DHCP Option82 desteği
• Kullanıcı yetki seviyesi yönetimi
• Ağ Teşhis Araçları:
  • ICMPv4/ICMPv6 Uzak Ping
  • Kablo Teşhis Teknolojisi
  • SMTP/Syslog uzaktan alarm bildirimi
  • SNMP tuzak (Trap) desteği
• PLANET Akıllı Keşif Aracı ile yönetim
• PLANET NMS sistemi ve NMSViewerPro/CloudViewerPro desteği





Zorlu Ortamlar İçin Gelişmiş Yönetilebilir PoE+ Çözümü

IEEE 802.3at Power over Ethernet Plus (PoE+) teknolojisi ile uyumlu olan PLANET'in geliştirilmiş IGS-5225-4P2S L2+ Endüstriyel Yönetilebilir PoE+ Anahtarı, dört adet 10/100/1000BASE-T 802.3at PoE+ portu ve iki adet 100/1000/2500BASE-X SFP arayüzü ile donatılmıştır. IP40 sınıfı sağlam metal kasası sayesinde ağır endüstriyel ortamlarda stabil çalışmayı garanti eder.

Cihaz, 36W 802.3at Type-2 PoE+, 36W Legacy Mode ve Force Mode gibi çeşitli PoE çalışma modlarını destekleyerek, sahadaki standart dışı 4 çift (4-pair) PoE PD cihazlarıyla olan uyumluluk sorunlarını çözer.

144W toplam PoE güç bütçesi sayesinde, IGS-5225-4P2S farklı PoE uygulamaları için hızlı, güvenli ve maliyet etkin bir 802.3at PoE+ ağ çözümü sunar.

Geniş -40°C ile 75°C arasındaki çalışma sıcaklık aralığı, cihazın en zorlu ortam koşullarında bile güvenilir bir şekilde çalışmasını sağlar. Ayrıca, DIN-ray veya duvar montajı desteği, kabin içi alanın verimli kullanılmasına olanak tanır.







Siber Güvenlik Çözümü ile Minimum Güvenlik Riski

Ekstra maliyet veya çaba gerektirmeden sunulan siber güvenlik özellikleri, anahtar yönetimini koruyarak kritik ağ güvenliğini artırır. SSHv2 ve TLSv1.2 protokolleri sayesinde, gelişmiş tehditlere karşı güçlü bir koruma sağlanır.

Ağ yöneticileri, bu gelişmiş güvenlik önlemleri ile kurumsal ağlarını daha kısa sürede ve daha az çaba harcayarak yüksek düzeyde güvenli hale getirebilir.







Kritik Ağ Uygulamaları İçin Yedekli Ring ve Hızlı Kurtarma

IGS-5225-4P2S, yedekli ring teknolojisini destekleyerek ağ kesintilerini ve dış tehditleri önlemek için güçlü ve hızlı bir otomatik kurtarma mekanizması sunar. Cihaz, ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) teknolojisi, 802.1s MSTP (Multiple Spanning Tree Protocol) ve yedekli güç girişi sistemi ile endüstriyel otomasyon ağlarının sistem güvenilirliğini ve çalışma süresini artırır.

Ayrıca, IGS-5225-4P2S, hata toleranslı ring ve mesh ağ mimarilerini destekleyerek endüstriyel ağ bağlantısını güvence altına alır. Olası bir ağ kesintisi durumunda, hata kurtarma süresi 10 ms kadar kısa olabilir, böylece ağ hızla normale döner ve kesintisiz çalışma sağlanır.











Kolay ve Akıllı ONVIF Cihaz Algılama Özelliği

PLANET, IP tabanlı video gözetim sistemleriyle uyumlu çalışmak üzere özel olarak tasarlanmış ONVIF desteği özelliğini geliştirdi. IGS-5225-4P2S'in kullanıcı arayüzü (GUI) üzerinden tek bir tıklamayla ağ üzerindeki tüm ONVIF cihazlarını otomatik olarak tarayabilir ve görüntüleyebilirsiniz.

Ayrıca, kat planı görüntüleri yükleyerek uzaktan montaj hattını izleyebilir veya denetleyebilirsiniz. Gerçek zamanlı gözetim bilgilerini ve cihazların çevrimiçi/çevrimdışı durumunu görüntüleyebilir, PoE yeniden başlatma işlemini GUI üzerinden kolayca yönetebilirsiniz.









Entegre PoE Yönetim Fonksiyonları ile Güçlü Cihaz Yönetimi

Endüstriyel IGS-5225-4P2S Yönetilebilir PoE+ Anahtarı, gözetim, kablosuz iletişim ve VoIP ağları için özel olarak geliştirilmiş ileri düzey PoE yönetim özellikleri sunar:

• PD Alive Check (Bağlı Cihaz Canlılık Kontrolü)
• Zamanlanmış Güç Geri Dönüşümü (Scheduled Power Recycling)
• PoE Zamanlama (PoE Schedule)
• PoE Kullanım İzleme (PoE Usage Monitoring)
• PoE Uzatma (PoE Extension)





Akıllı PD Canlılık Kontrolü

IGS-5225-4P2S, PoE bağlantılı cihazları (PD) gerçek zamanlı olarak izleyerek belirlenen periyotlarla ping testi yapabilir. Eğer bir PoE cihazı (PD) çalışmayı durdurur veya yanıt vermezse, sistem PoE portunun gücünü kesip yeniden başlatarak cihazı tekrar çalıştırır.

Bu özellik, PoE bağlantılı cihazların güvenilirliğini artırırken ağ yöneticisinin iş yükünü azaltarak kesintisiz bir çalışma ortamı sağlar.









Zamanlanmış Güç Geri Dönüşümü

IGS-5225-4P2S, bağlı PoE IP kameralarının veya PoE kablosuz erişim noktalarının her hafta belirlenen bir zamanda otomatik olarak yeniden başlatılmasını sağlar.

Bu özellik, bellek taşması (buffer overflow) nedeniyle oluşabilecek sistem kilitlenmelerini önleyerek cihazların daha kararlı ve kesintisiz çalışmasını garanti eder.









Enerji Tasarrufu İçin PoE Zamanlama

Küresel enerji tasarrufu trendine uyum sağlayarak çevreyi korumaya katkıda bulunan IGS-5225-4P2S, yüksek güç kapasitesinin yanı sıra güç tüketimini etkin bir şekilde kontrol edebilir.

Dahili "PoE Zamanlama" (PoE Schedule) fonksiyonu, belirlenen zaman aralıklarında her bir PoE portunun güç beslemesini açıp kapatmaya olanak tanır. Bu güçlü özellik, KOBİ'lerin ve işletmelerin enerji tüketimini optimize ederek maliyetlerini düşürmesine yardımcı olur.









Gerçek Zamanlı PoE Kullanımı İçin Akıllı LED Göstergesi

IGS-5225-4P2S, kullanıcıların PoE güç kullanımının mevcut durumunu kolay ve etkili bir şekilde izlemelerine yardımcı olmak için gelişmiş LED göstergeleri sunar. "PoE Güç Kullanımı" olarak adlandırılan bu özellik, IGS-5225-4P2S'in ön panelinde bulunan dört amber LED ile 30W, 60W, 90W ve 120W seviyelerindeki PoE güç kullanımını göstermektedir.









PoE Kullanım İzleme

Web yönetim arayüzündeki güç kullanım grafiği aracılığıyla, IGS-5225-4P2S yöneticilerin bağlı güç kaynaklarının (PD) güç kullanım durumunu gerçek zamanlı olarak izlemelerine olanak tanır. Bu, tesislerin yönetim verimliliğini büyük ölçüde artırır.





802.3at PoE+ Güç ve Ethernet Veri İletim Mesafesi Uzatma

"Extend" çalışma modunda, IGS-5225-4P2S her bir portta 10 Mbps duplex işlem yaparak 250 metreye kadar 22 watt PoE güç çıkışını destekleyebilir; bu, Ethernet UTP kablolarındaki 100 metre sınırını aşar. Bu yenilikçi özellik sayesinde, IGS-5225-4P2S, 802.3at/af PoE mesafe uzatma için ek bir çözüm sunarak Ethernet kablo kurulumu maliyetlerini düşürmektedir.









IPv6/IPv4 Çift Yığın Yönetimi

Hem IPv6 hem de IPv4 protokollerini destekleyen IGS-5225-4P2S, KOBİ'lerin en düşük yatırımla IPv6 çağına adım atmalarına yardımcı olur. IPv6 FTTx kenar ağı kurulduğunda, ağ altyapısının değiştirilmesi veya yenilenmesi gerekmemektedir.









SMTP/SNMP Trap Olay Uyarısı

IGS-5225-4P2S, ağ bağlantısının kesilmesi veya yeniden başlatma yanıtı gibi durumlar nedeniyle anormal bir cihazın teşhis edilmesine yardımcı olmak için olay uyarı fonksiyonu sunar. Bu özellik, yöneticilerin ağdaki sorunları hızlı bir şekilde belirlemesine ve müdahale etmesine olanak tanır.









Daha İyi Koruma İçin Etkili Alarm Uyarısı

IGS-5225-4P2S, anahtarlarda bir sorun olduğunda kullanıcılara uyarı veren Hata Alarmı özelliğini destekler. Bu ideal özellik sayesinde, kullanıcılar sorunun nerede olduğunu bulmak için zaman kaybetmek zorunda kalmaz. Böylece, zaman ve insan kaynağından tasarruf sağlanır.







Güvenli ve Esnek Yönetim için Katman 3 IPv4 ve IPv6 Yazılım VLAN Yönlendirmesi

Müşterilerin işlerini en iyi şekilde yönetmelerine yardımcı olmak için IGS-5225-4P2S, sadece ultra yüksek iletim performansı ve mükemmel Katman 2 teknolojileri sunmakla kalmaz, aynı zamanda farklı VLAN'lar ve IP adresleri arasında geçiş yapma olanağı sağlayan IPv4/IPv6 yazılım VLAN yönlendirme özelliğine de sahiptir. Bu özellik, yüksek güvenlikli, esnek bir yönetim ve daha basit ağ uygulamaları için tasarlanmıştır.





Sağlam Katman 2 Özellikleri

IGS-5225-4P2S, dinamik port bağlantı toplama, Q-in-Q VLAN, özel VLAN, Hızlı Spanning Tree Protocol, Katman 2'den Katman 4'e QoS, bant genişliği kontrolü ve IGMP snooping gibi gelişmiş anahtar yönetim işlevleri için programlanabilir. IGS-5225-4P2S, 802.1Q etiketli VLAN'lar sunar ve izin verilen VLAN grubu sayısı maksimum 4K'ya kadar çıkabilir. Destekleyen portların birleştirilmesiyle, IGS-5225-4P2S birden fazla portu birleştirerek yüksek hızlı bir trunk işletmesine olanak tanır. Maksimum 3 trunk grubu ile her trunk grubunda 6 port destekler ve ayrıca arıza yedekleme özelliği sunar.









Verimli Güvenli Yönetim

Verimli yönetim için IGS-5225-4P2S, Komut Satırı, Web ve SNMP yönetim arayüzleri ile donatılmıştır.

Dahili Web tabanlı yönetim arayüzü sayesinde, IGS-5225-4P2S, kullanıcı dostu, platformdan bağımsız bir yönetim ve yapılandırma olanağı sunar. Metin tabanlı yönetim için ise Telnet ve RJ45 konsol portu aracılığıyla erişim sağlanabilir. Standart SNMP protokolünü destekleyerek, anahtarın herhangi bir SNMP tabanlı yönetim yazılımı üzerinden yönetilmesine olanak tanır.









Güçlü Güvenlik

IGS-5225-4P2S, güvenliği uç noktada sağlamak için kapsamlı Katman 2'den Katman 4'e Erişim Kontrol Listesi (ACL) sunar. Ağ erişimini, kaynak ve hedef IP adresleri, TCP/UDP portları veya tanımlı tipik ağ uygulamaları temelinde paketleri reddederek kısıtlamak için kullanılabilir. Koruma mekanizması ayrıca 802.1x Port tabanlı ve MAC tabanlı kullanıcı ve cihaz kimlik doğrulamasını içerir. Özel VLAN işlevi ile uç nokta portları arasındaki iletişim engellenerek kullanıcı gizliliği sağlanabilir. Ağ yöneticileri, artık önceki zaman ve çaba gereksiniminden çok daha azıyla yüksek güvenlikli kurumsal ağlar oluşturabilirler.



Uzaktan Yönetim Çözümü

PLANET'in Evrensel Ağ Yönetim Sistemi (UNI-NMS) ve NMSViewerPro/CloudViewerPro uygulaması, BT personeline tüm ağ cihazlarını uzaktan yönetme ve PD'lerin işletim durumlarını izleme konusunda destek sağlar. Böylece, PD'lerin kurulumlarının mümkün olduğunca uzaktan gerçekleştirilebildiği işletmeler ve sanayiler için tasarlanmıştır; bir hata veya arıza durumu tespit edildiğinde gerçek lokasyona gitmeden yönetim sağlanabilir. UNI-NMS veya NMSViewerPro/CloudViewerPro uygulaması ile her türlü işletme artık tek bir platformdan hızlı ve verimli bir şekilde yönetilebilir.





Esneklik ve Genişletme Çözümü

IGS-5225-4P2S'te bulunan ek iki mini-GBIC yuvası, üç kat hızlı 100/1000/2500BASE-X SFP (küçük form faktörlü tak-çıkartılabilir) fiber optik modülleri destekler. Bu, yöneticinin iletim mesafesine ve gerekli iletim hızına göre uygun SFP vericisini esnek bir şekilde seçmesine olanak tanır. Mesafe, çok modlu fiber için 300 metreden 2 km'ye ve tek modlu fiber veya WDM fiber için 10/20/30/40/60/70/80/120 kilometreye kadar uzatılabilir. Bu özellikler, kurumsal veri merkezleri ve dağıtım uygulamaları için son derece uygundur.



Akıllı SFP Tanılama Mekanizması

IGS-5225-4P2S, ağ yöneticisinin SFP'nin gerçek zamanlı parametrelerini kolayca izlemesine yardımcı olan SFP-DDM (Dijital Tanılama Monitörü) işlevini destekler. Bu parametreler arasında optik çıkış gücü, optik giriş gücü, sıcaklık, lazer yan akım ve verici besleme voltajı yer alır.







Modbus TCP, Fabrika Otomasyonu için Esnek Ağ Bağlantısı Sağlar

Desteklenen Modbus TCP/IP protokolü ile IGS-5225-4P2S, fabrika zeminlerindeki SCADA sistemleri, HMI sistemleri ve diğer veri toplama sistemleriyle kolayca entegre olabilir. Bu, yöneticilerin endüstriyel Ethernet anahtarının işletim bilgilerini, port bilgilerini ve iletişim durumunu uzaktan izlemelerine olanak tanır. Böylece, fabrikanın tamamının izlenmesi ve bakımı kolayca sağlanır.



1588 Zaman Protokolü, Endüstriyel Bilgi İşlem Ağları için

IGS-5225-4P2S, telekom ve Carrier Ethernet uygulamaları için idealdir; IEEE 1588 ve senkron Ethernet için paket çözümleri üzerinden MEF hizmeti sağlama ve zamanlama desteği sunar.
